10.2 RUIMTEBESLAG

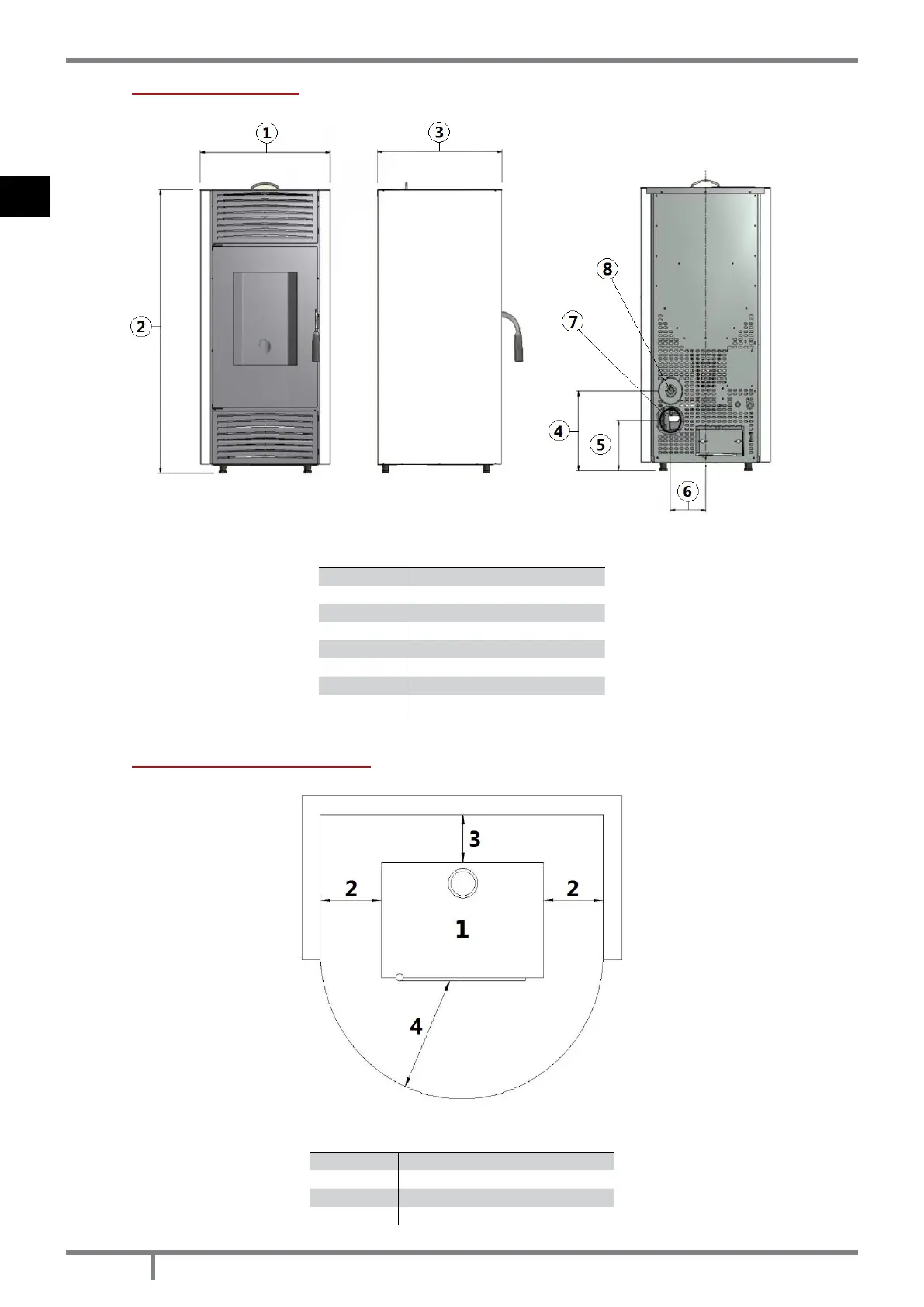

Fig. 11 - Algemene afmetingen
LEGENDE Fig. 11 op pag. 48
1 48,6 - 55 - 57 cm
2 95 cm
3 46,6 - 47 cm
4 26,5 cm
5 17 cm
6 13,2 cm
7 Rookgasafvoer d.8 cm
8 Inlaat verbrandingslucht d.4 cm
10.3 ALGEMENE INSTALLATIE
Fig. 12 - Algemene installatie
LEGENDE Fig. 12 op pag. 48
1 Inzetelement
2 Minimum zij-afstand = 300 mm
3 Minimum achterafstand = 200 mm
4 Minimum voorafstand = 1000 mm
