0
200
400
600
800
1000
1200
1400
1600
12345678
1500
Pag.
3 - Manuale:
FA00598-IT - ver.
1 - 05/2018 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
DESCRIZIONE
FROG-MD Motoriduttore irreversibile destro per cancelli a battente fi no a 8 m per anta.
FROG-MS Motoriduttore irreversibile sinistro per cancelli a battente fi no a 8 m per anta.
Destinazione d'uso
Il motoriduttore è stato progettato per motorizzare cancelli a battente a uso industriale.
Ogni installazione e uso di ormi da quanto indicato nel seguente manuale sono da considerarsi vietate.
LEGENDA
Questo simbolo indica parti da leggere con attenzione.
⚠
Questo simbolo indica parti riguardanti la sicurezza.
☞
Questo simbolo indica cosa comunicare all’utente.
L
E MISURE, SE NON DIVERSAMENTE INDICATO, SONO IN MILLIMETRI.
⚠
Nei cancelli a battente è sempre consigliata l’installazione di una elettroserratura, allo scopo di assicurare un’a dabile chiusura.
Con le automazioni irreversibili, l’installazione è obbligatoria con ante superiori a 2,5 m.

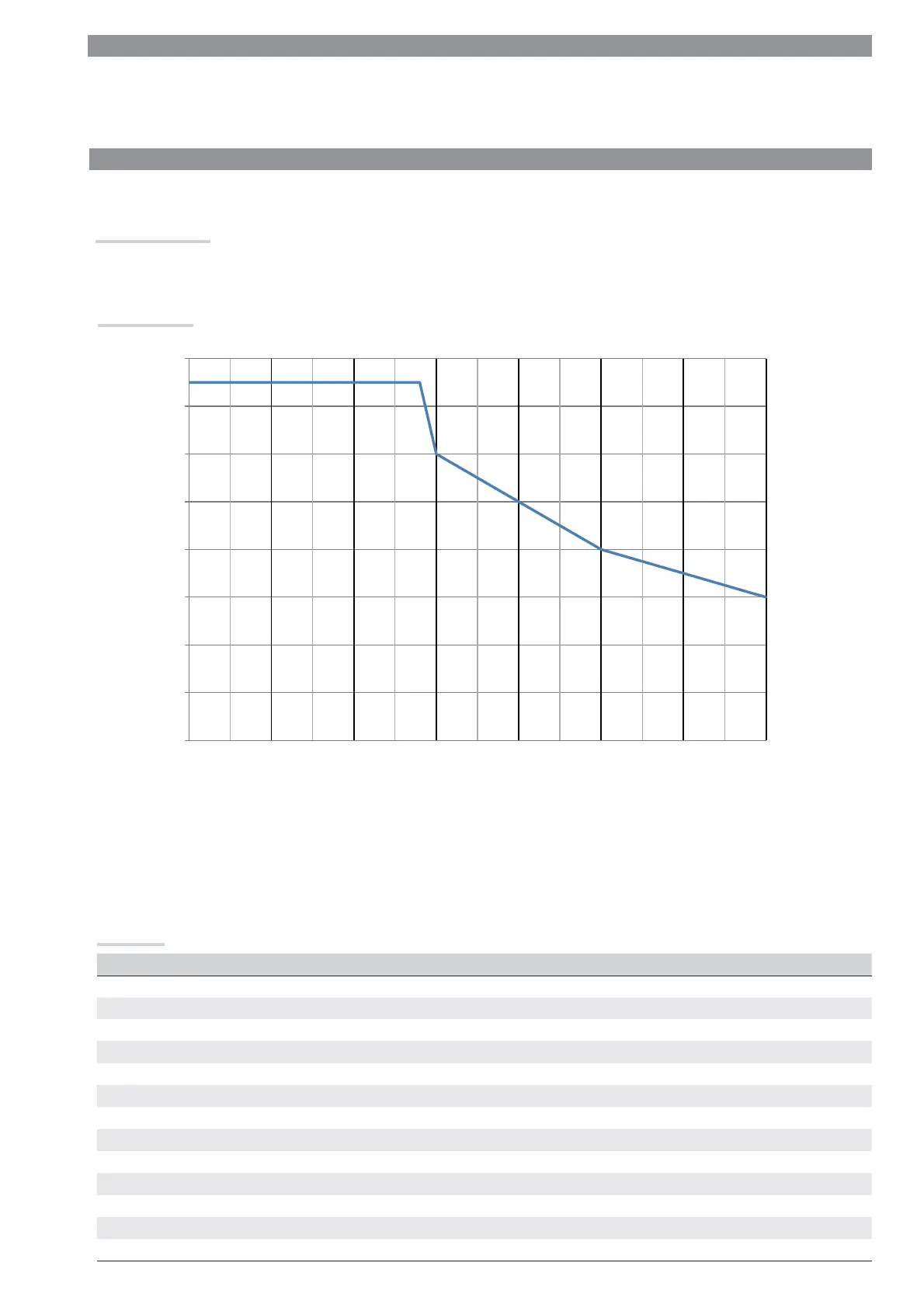

Limiti d’impiego
Dati tecnici
MODELLO FROG-MD / FROG-MS
Grado di protezione (IP) 67
Alimentazione quadro comando (V - 50/60 Hz) 230/400 AC (3P+N+PE)
Alimentazione motore (V - 50/60 Hz) 230/400 AC (3P+PE)
Assorbimento (A) 2,5 max.
Potenza (W) 600
Coppia (N m) 1000 max.
Tempo di apertura a 95° (s) 45
Intermittenza/Lavoro (%) 50%
Temperatura di esercizio (°C) -20 ÷ +55
Numero di giri (rpm) 0,35
Rapporto di riduzione 1/1800
Classe dell’apparecchio I
Peso (kg) 89,36
Peso anta (kg)
Lunghezza anta (m)
