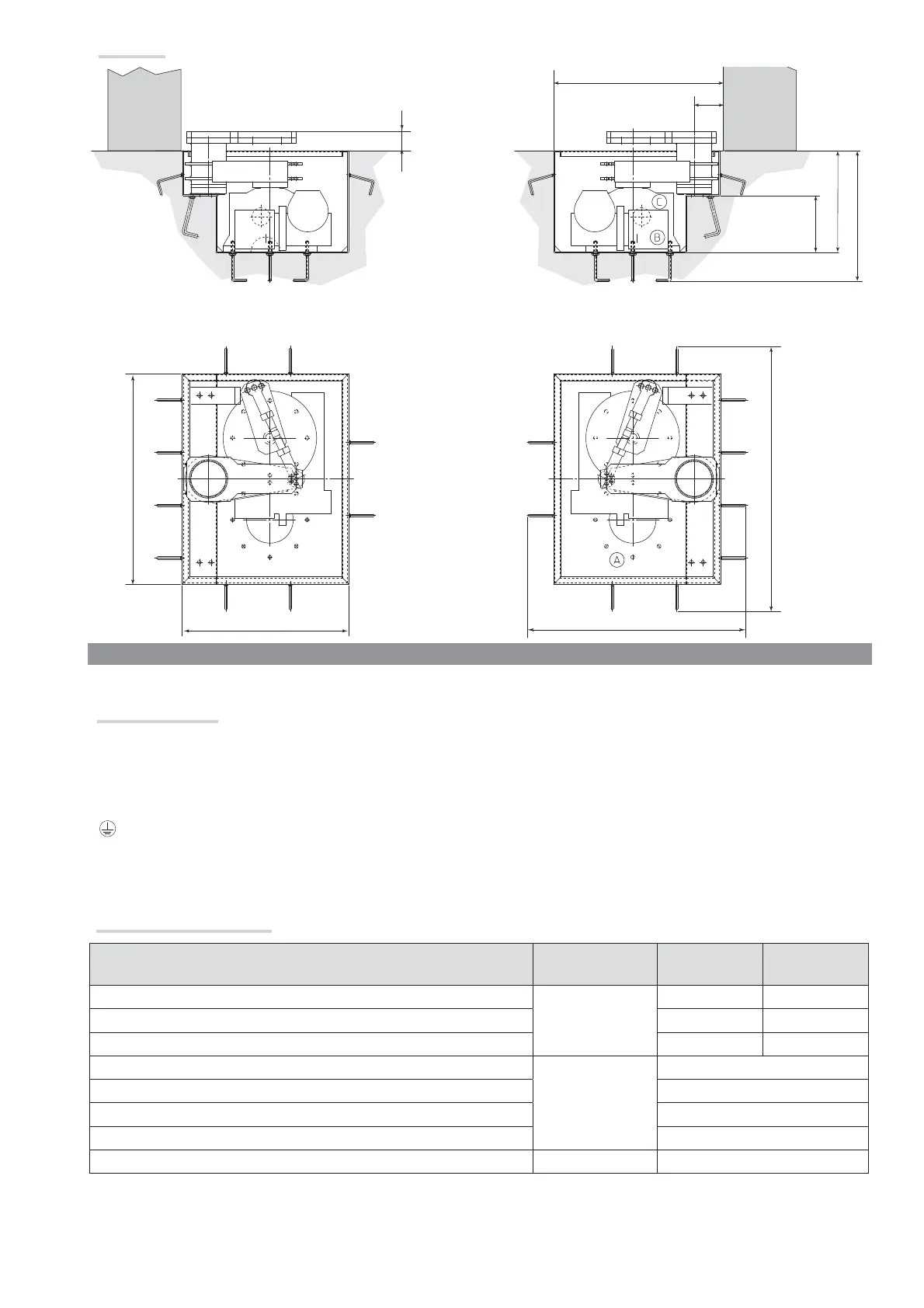

Dimensioni
INDICAZIONI GENERALI PER L'INSTALLAZIONE
L’installazione deve essere effettuata da personale qualificato ed esperto e nel pieno rispetto delle normative vigenti.
Verifiche preliminari
Prima di procedere all’installazione dell’automazione è necessario:
• Prevedere adeguato dispositivo di disconnessione onnipolare, con distanza maggiore di 3 mm tra i contatti, a sezionamento
dell’alimentazione;
• Predisporre adeguate tubazioni e canaline per il passaggio dei cavi elettrici garantendone la protezione contro il danneggiamento meccanico;
• Predisporre una tubazione per il drenaggio per evitare ristagni che possano causare ossidazioni;
Verificare che le eventuali connessioni interne al contenitore (eseguite per la continuità del circuito di protezione) siano provviste di
isolamento supplementare rispetto ad altre parti conduttrici interne;
• Verificare che la struttura del cancello sia adeguatamente robusta, le cerniere siano efficienti e che non vi sia attrito tra parti fisse e mobili;
• Verificare la presenza di una battuta di arresto meccanico in apertura e in chiusura.
Tipi di cavi e spessori minimi
Collegamento Tipo cavo
Lunghezza cavo
1 < 15 m
Lunghezza cavo
15 < 30 m
Alimentazione quadro comando 230/400V V AC (3P+N+PE)
H05RN-F
5G x 1,5 mm
2
5G x 2,5 mm
2
Alimentazione motore 230/400V V AC (3P+PE) 4G x 1,5 mm
2
4G x 2,5 mm
2
Lampeggiatore 2 x 0,5 mm
2
2 x 1,5 mm
2
Trasmettitori fotocellule
FROR CEI 20-22
CEI EN
50267-2-1
2 x 0,5 mm
2
Ricevitori fotocellule 4 x 0,5 mm
2
Dispositivi di comando e di sicurezza 2 x 0,5 mm
2
Finecorsa 4 x 0,5 mm
2
Antenna RG58 max 10 m
Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi sulla base dell’e ettivo
assorbimento dei dispositivi collegati e secondo le prescrizioni indicate dalla normativa CEI EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve essere riconsiderato sulla base
degli assorbimenti e delle distanze e ettivi. Per i collegamenti di prodotti non contemplati in questo manuale fa fede la documentazione allegata
ai prodotti stessi.
