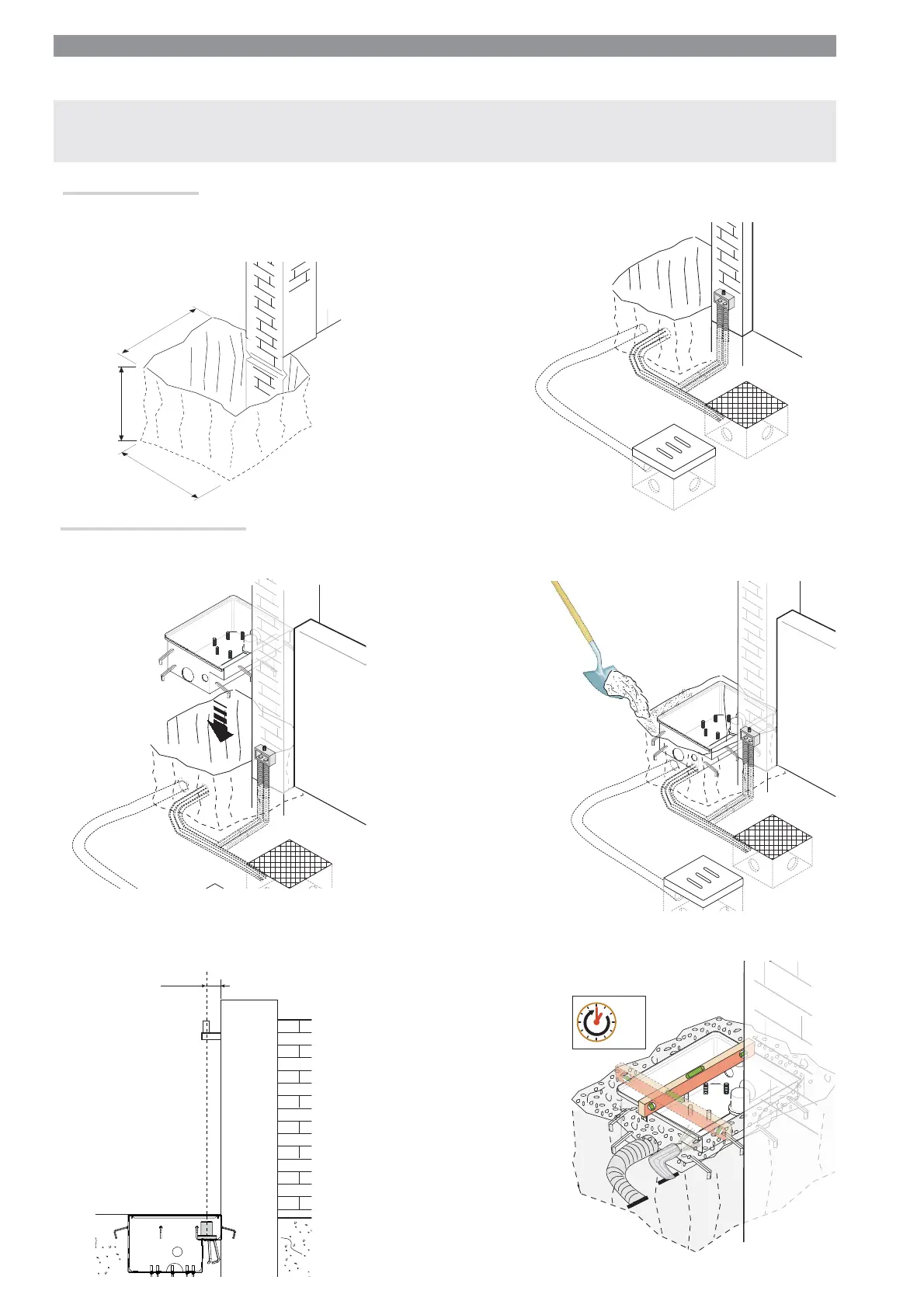

Posa della cassa di fondazione
Posizionare la cassa addossata al pilastro facendo attenzione che i tubi corrugati e quello per il drenaggio passino attraverso i fori predisposti.
Riempire lo scavo con del calcestruzzo.
Posizionare il perno della cassa in asse con il cardine superiore del cancello. Livellare la cassa al suolo e lasciare solidificare per almeno 24 ore.
Pulire l’interno della cassa dai residui di calcestruzzo
INSTALLAZIONE
⚠
Le seguenti illustrazioni sono solo esempi, in quanto lo spazio per il fissaggio dell’automazione e degli accessori varia a seconda degli
ingombri. Spetta quindi all’installatore scegliere la soluzione più adatta.
Le figure che seguono si riferiscono a una installazione standard con cassa di fondazione e motoriduttore a destra di un cancello con
apertura verso l’interno. L’installazione della cassa con i meccanismi di trasmissione a sinistra, sono simmetrici.
Attenzione! Per aperture verso l’esterno, seguire il capitolo “INSTALLAZIONE E COLLEGAMENTI PER APERTURA VERSO L’ESTERNO”.
Posa dei tubi corrugati
Fare lo scavo per la cassa.
Preparare le scatole di derivazione, i tubi corrugati per i collegamenti al pozzetto e il tubo per il drenaggio.
Il numero di tubi dipende dal tipo di impianto e dagli accessori previsti.
