0
200
400
600
800
1000
1200
1400
1600
12345678
1500
Стр
.
3 -
Код руководства:
FA00598-RU вер.
1 05/2018
© CAME S.p.A.
Компания
CAME S.p.A.
сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
На распашных воротах настоятельно рекомендуется устанавливать электрозамок для обеспечения надежного замыкания и защиты
внутренних частей привода.
И если в случае несамоблокирующихся приводов установка электрозамка только рекомендуется, то в случае самоблокирующихся приводов,
устанавливаемых на воротах со створками шириной более 2,5 м, она является обязательной.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Этот символ обозначает раздел, требующий особого внимания.
⚠
Этот символ обозначает раздел, связанный с вопросами безопасности.
☞
Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.
ОПИСАНИЕ
FROG-MD Правосторонний нереверсивный редукторный двигатель для распашных ворот со створкой шириной до 8 м.
FROG-MS Левосторонний нереверсивный редукторный двигатель для распашных ворот со створкой шириной до 8 м.
Назначение
Привод предназначен для автоматизации распашных ворот в частном жилом секторе или кондоминиумах.
Запрещается использовать устройство не по назначению и устанавливать его методами, отличными от описанных в настоящей
инструкции.

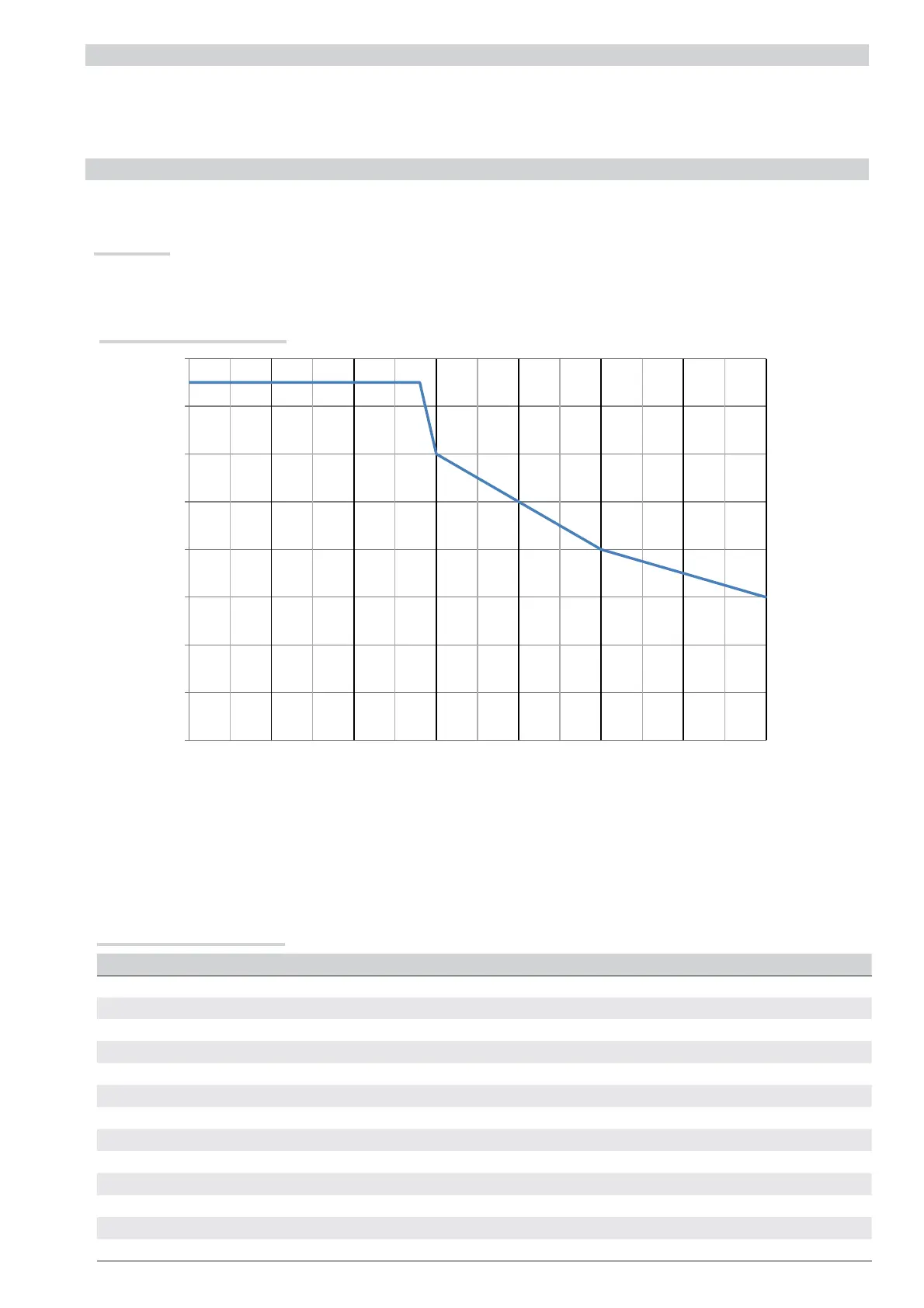

Ограничения по применению
ВСЕ РАЗМЕРЫ ПРИВЕДЕНЫ В ММ, ЕСЛИ НЕ УКАЗАНО ИНОЕ.
Масса створки (кг)
Ширина створки (м)
Технические характеристики
Модель FROG-MD / FROG-MS
Класс защиты (IP) 67
Электропитание (В, 50/60 Гц) 230/400 AC (3P+N+PE)
Напряжение электропитания (В, 50/60 Гц) 230/400 AC (3P+PE)
Максимальный ток (А) 2,5 max.
Мощность (Вт) 600
Толкающее усилие (Н) 1000 max.
Время открывания на 90° (с) 45
Интенсивность использования (%) 50%
Диапазон рабочих температур (°C) -20 ÷ +55
Количество оборотов (об/мин) 0,35
Передаточное отношение 1/1800
Класс изоляции I
Масса (кг)) 89,36
