Code manuel :
FA00598-FR vers.
1 05/2018
© CAME S.p.A. - Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis de la part de la société CAME S.p.A.
Il convient toujours d’appliquer une serrure de verrouillage électrique sur les portails battants afin d’assurer une fermeture fiable ainsi que la protection des
engrenages des motoréducteurs.
Cette application est conseillée sur les automatismes réversibles mais obligatoire sur les automatismes irréversibles de plus de 2,5 m.
LÉGENDE
Ce symbole indique des parties à lire attentivement.
⚠
Ce symbole indique des parties concernant la sécurité.
☞
Ce symbole indique ce qui doit être communiqué à l'utilisateur.
DESCRIPTION
FROG-MD Motoréducteur irréversible droit pour portails battants jusqu’à 8 m par vantail.
FROG-MS Motoréducteur irréversible gauche pour portails battants jusqu’à 8 m par vantail.
Utilisation prévue
Il a été conçu pour motoriser des portails battants à usage résidentiel ou collectif.
Toute installation et toute utilisation autres que celles qui sont indiquées dans ce manuel sont interdites.
Limites d'utilisation
LES DIMENSIONS SONT EXPRIMÉES EN MILLIMÈTRES, SAUF INDICATION CONTRAIRE.

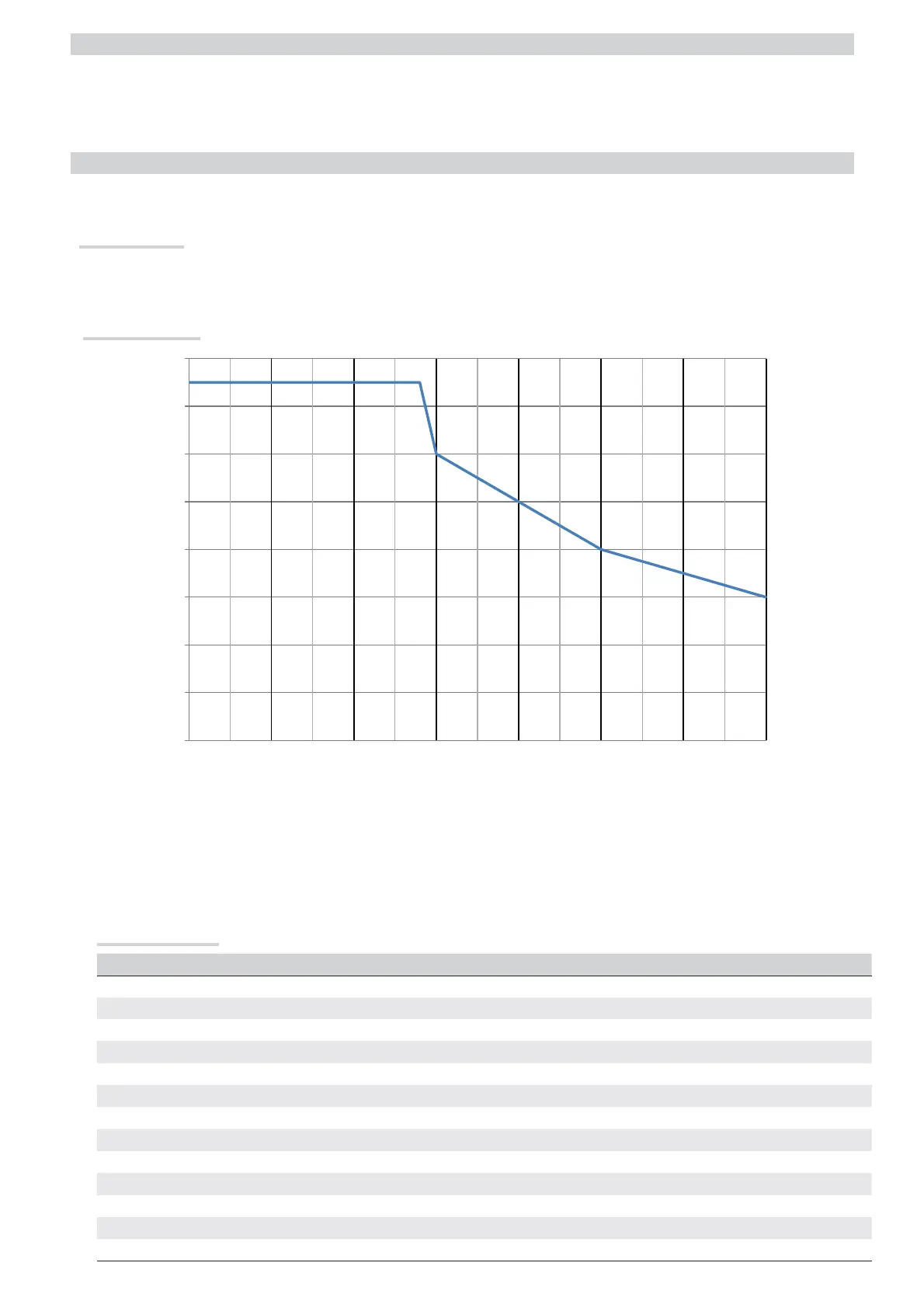

Poids vantail (kg)
Longueur vantail (m)
Données techniques
TYPE FROG-MD / FROG-MS
Degré de protection (IP)
67
Alimentation (V - 50/60 Hz)
230/400 AC (3P+N+PE)
Alimentation moteur (V - 50/60 Hz)
230/400 AC (3P+PE)
Absorption (A) 2,5 max.
Puissance (W) 600
Poussée (N m) 1000 max.
Temps d’ouverture à 90° (s)
45
Intermittence/Fonctionnement (%)
50%
Température de fonctionnement (°C)
-20 ÷ +55
Nombre de tours (T/M) 0,35
Rapport de réduction
1/1800
Classe d’isolation
I
Poids (kg) 89,36
