CAME FROG-MD - Branchements Électriques

R S T N
A B GND
R S T N
U W V X W Y E1 E2
U W V X W Y E1 E2
R
ST
ZM3ES
Page
10
10 - Code manuel :
FA00598-FR
FA00598-FR vers.
1
1 05/2018 © CAME S.p.A. - Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis de la part de la société CAME S.p.A.
M1 - Motoréducteur retardé à l’ouverture
M2 - Motoréducteur retardé à la fermeture.
Alimentation à 400 V AC
triphasée - 50/60 Hz
3P + N +
 MARRON
 NOIR
 BLEU
 JAUNE / VERT
Alimentation à 400 V triphasée
JAUNE / VERT
MARRON
NOIR
BLEU
JAUNE / VERT
MARRON
NOIR
BLEU
Boîtiers de dérivation IP67
(non fournis)
Connexion en étoile

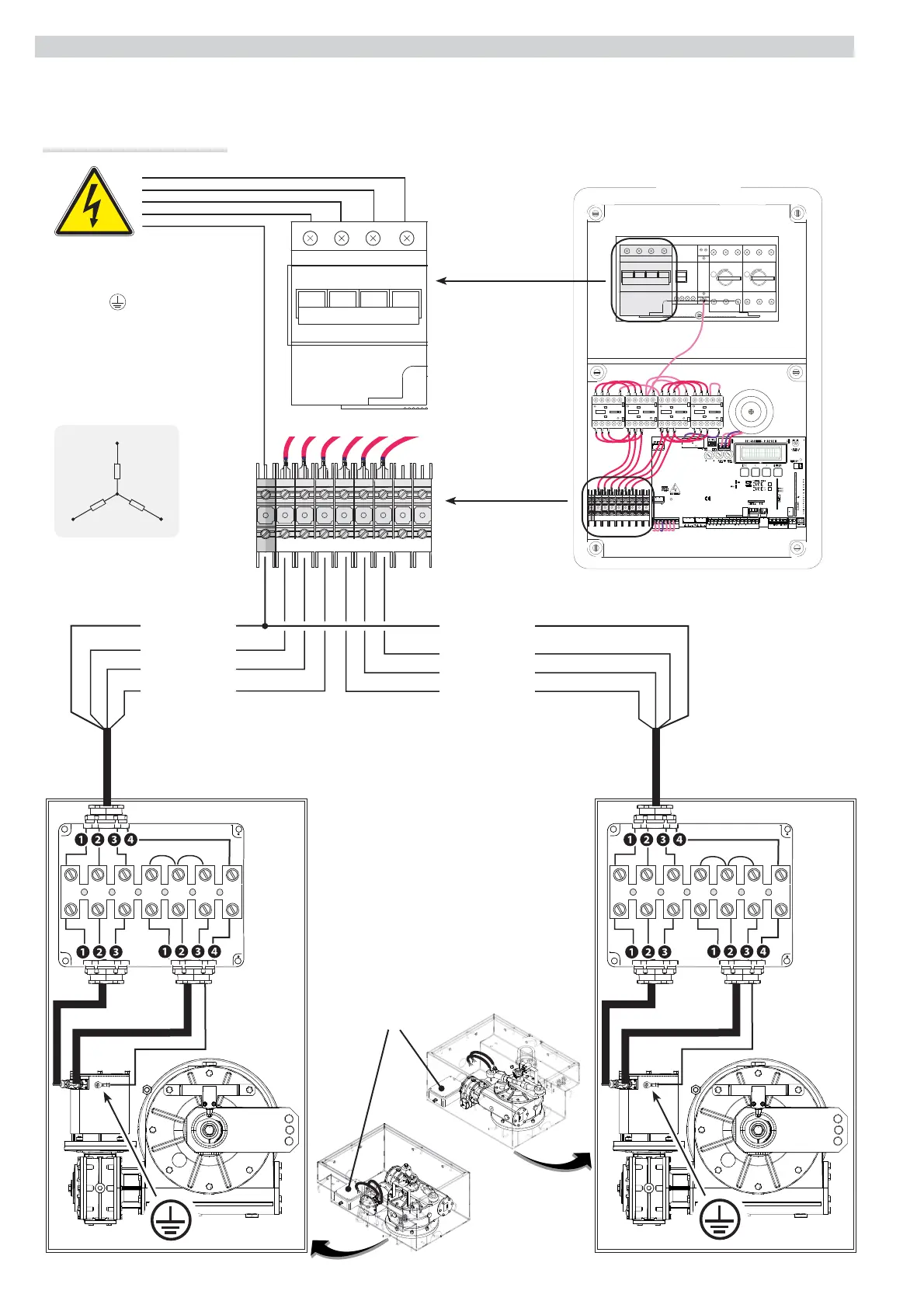

BRANCHEMENTS ÉLECTRIQUES
⚠
Pour les opérations de branchement électrique, se référer à la documentation technique de l'armoire.
