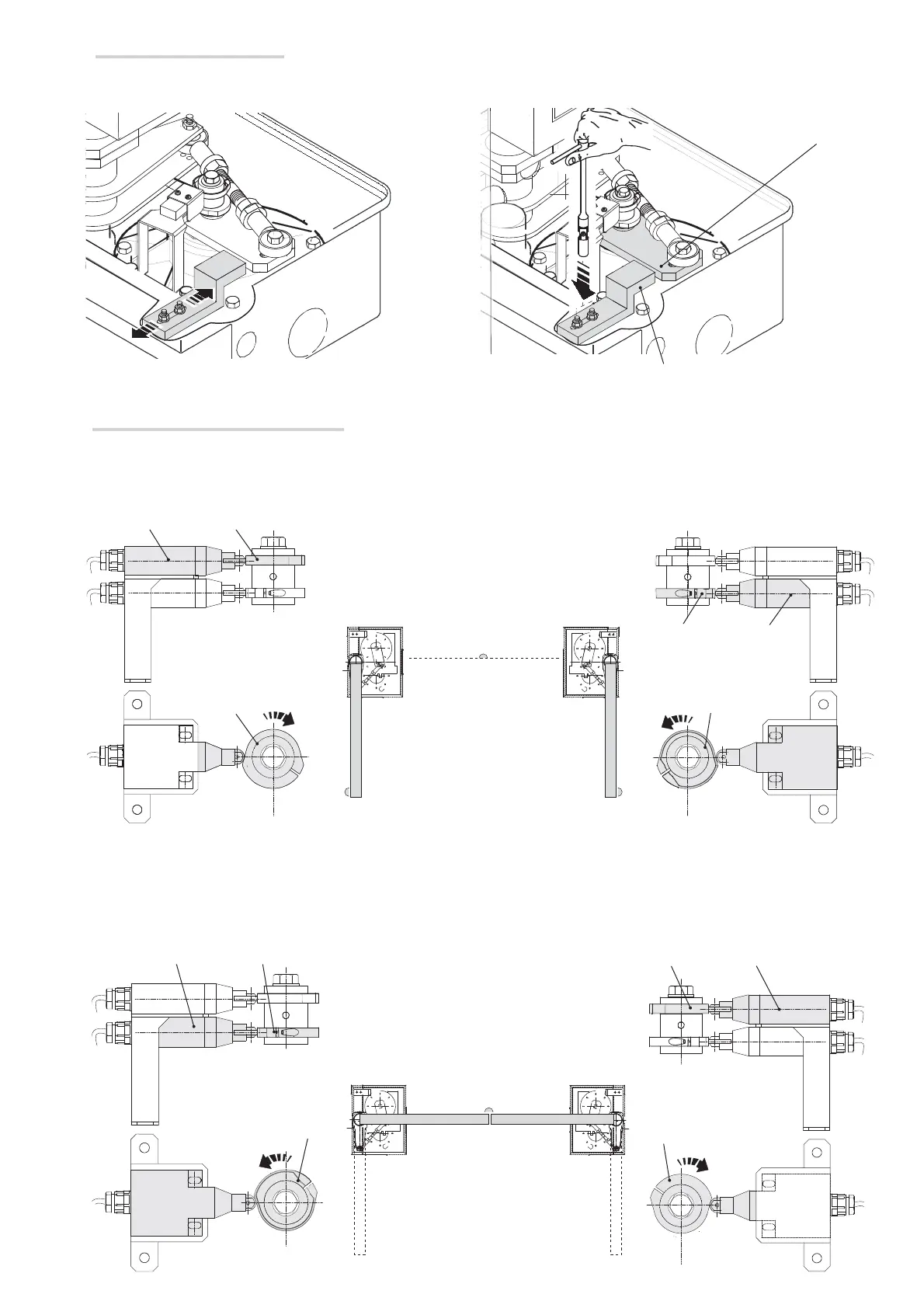

Réglage de la butée mécanique
Avant de définir les points de fin de course, débloquer le motoréducteur, fermer manuellement le vantail et régler la butée mécanique en l'amenant contre le
bras moteur. Fixer les écrous.
Butée mécanique
Bras moteur
EXTÉRIEUR
⬇
entrée
sortie
⬆
INTÉRIEUR
EXTÉRIEUR
⬇
entrée
sortie
⬆
INTÉRIEUR
Détermination des points de fin de course
En phase d'ouverture :
- ouvrir complètement les vantaux ;
- tourner la came du motoréducteur gauche dans le sens des aiguilles d'une montre ⓐ jusqu'à insertion du micro-interrupteur ⓑ ;
- tourner la came du motoréducteur droit dans le sens contraire à celui des aiguilles d'une montre ⓒ jusqu'à insertion du micro-interrupteur ⓓ.
En phase de fermeture :
- fermer complètement les vantaux ;
- tourner la came du motoréducteur gauche dans le sens contraire à celui des aiguilles d'une montre ⓐ jusqu'à insertion du micro-interrupteur ⓑ ;
- tourner la came du motoréducteur droit dans le sens des aiguilles d'une montre ⓒ jusqu'à insertion du micro-interrupteur ⓓ ;
