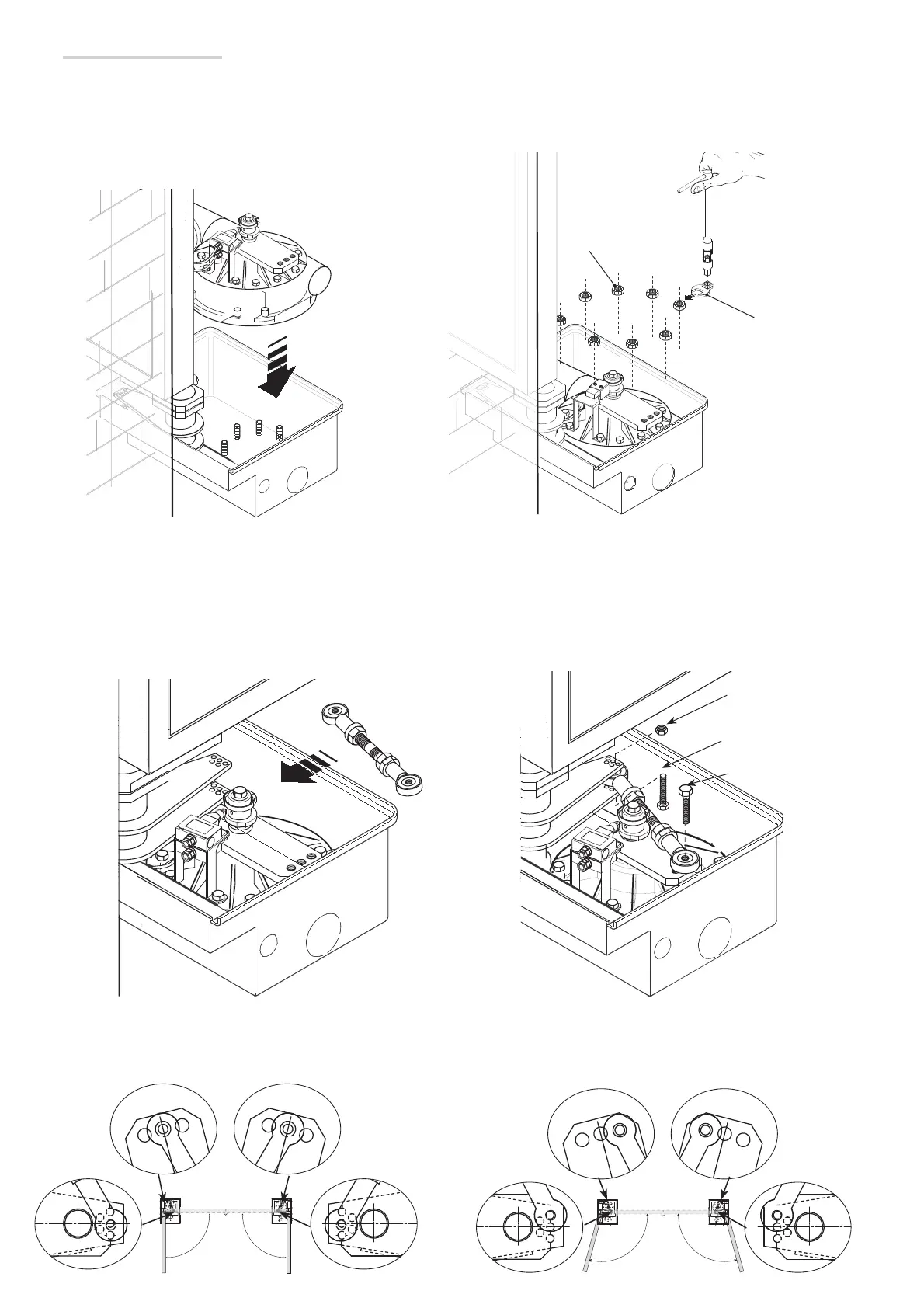

Fixation du motoréducteur
N.B. : les figures suivantes sont illustrées de l'extérieur pour rendre les phases de montage du motoréducteur droit plus intuitives.
Introduire le motoréducteur dans la caisse de fondation et le fixer au moyen d'écrous en utilisant la clé à patte d'oie fournie ainsi qu'une clé à cliquet (non
fournie).
Fixer le tirant sur les trous prévus entre le bras moteur et le groupe de bras à l'aide de boulons et d'écrous.
N.B. : les bras présentent plus de trous pour permettre d'obtenir les différents angles d'ouverture des vantaux.
