CAME FROG-MD - Электрические Подключения

R S T N
A B GND
R S T N
U W V X W Y E1 E2
U W V X W Y E1 E2
R
ST
ZM3ES
Стр.
10
10 - Код руководства:
FA00598-RU
FA00598-RU вер.
1
1 05/2018 © CAME S.p.A. Компания CAME S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
M1- Подключение привода с задержкой при открывании M2 - Подключение привода с задержкой при закрывании
Электропитание ~400
В,
трехфазное, 50/60 Гц
3P + N +
 Коричневый
 Черный
 Синий
 Желтый / Зеленый
Желтый / Зеленый
Коричневый
Черный
Синий
JЖелтый / Зеленый
Коричневый
Черный
Синий
Распределительные коробки IP67
(не входят в комплект поставки)
Соединение звездой

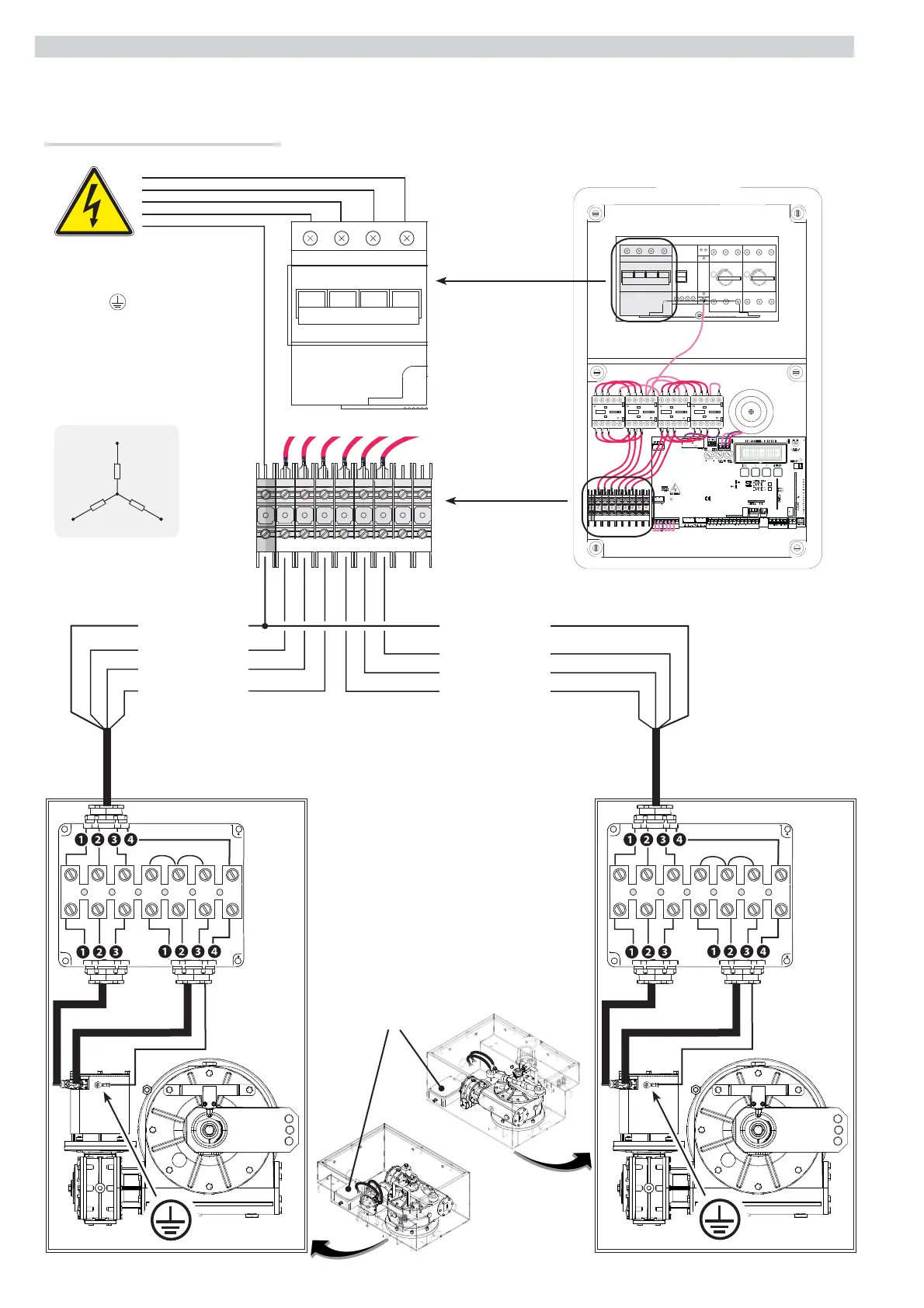

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
⚠
При выполнении электрических подключений руководствуйтесь указаниями в технической документации на блок управления.
Электропитание ~400 В, трехфазное
