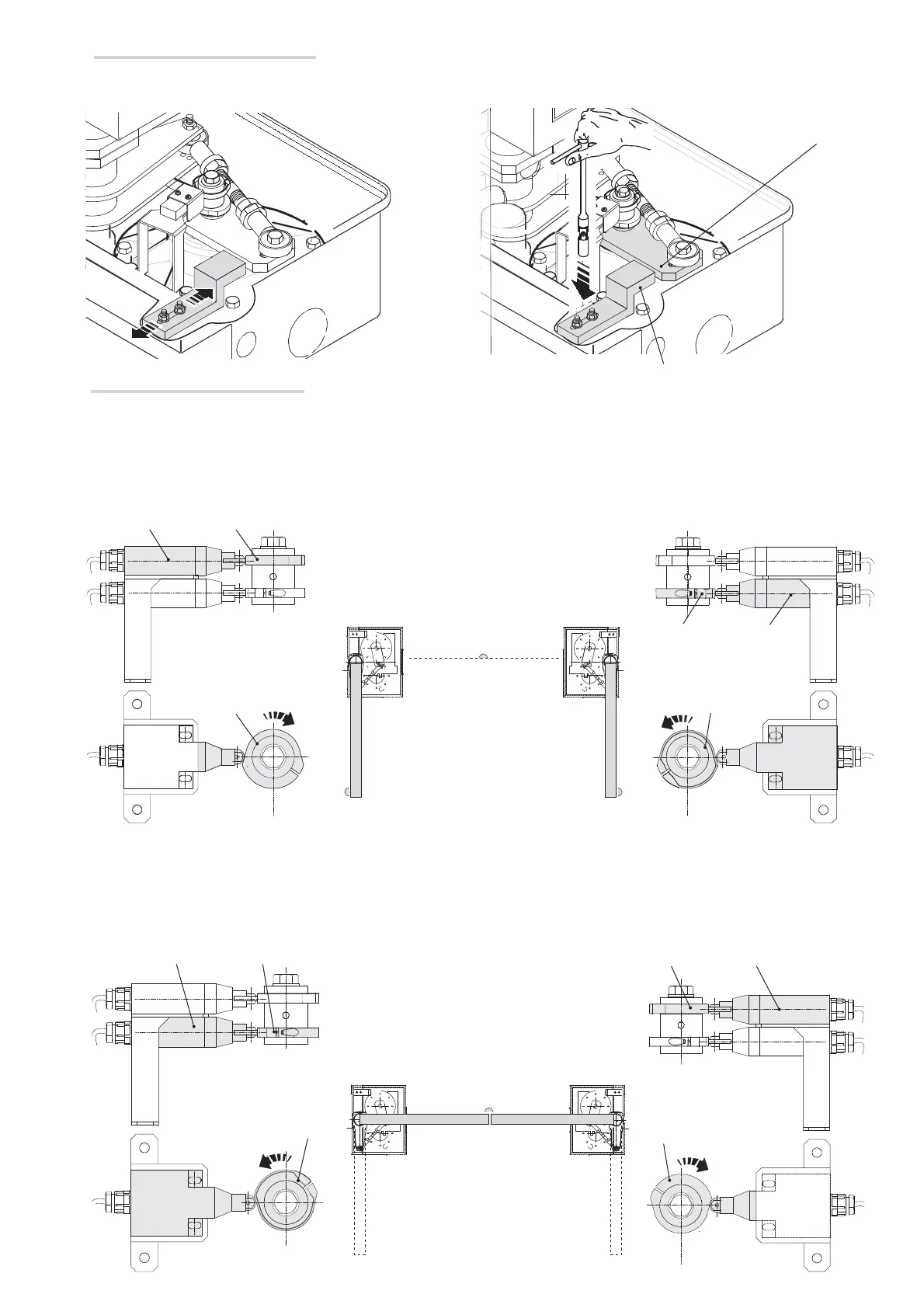

Регулировка механического упора
Прежде чем приступить к определению конечных положений створок, разблокируйте привод, закройте створку вручную и отрегулируйте
положение механического упора, установив его вплотную к рычагу редуктора. Затяните гайки.
Механический упор
Рычаг редуктора
ТЕРРИТОРИЯ СНАРУЖИ
⬇
Въезд
Выезд
⬆
ВНУТРЕННЯЯ ТЕРРИТОРИЯ
ТЕРРИТОРИЯ СНАРУЖИ
⬇
Въезд
Выезд
⬆
ВНУТРЕННЯЯ ТЕРРИТОРИЯ
При открывании:
- полностью откройте створки;
- вращайте кулачок левостороннего привода по часовой стрелке ⓐ до контакта c микровыключателем ⓑ;
- вращайте кулачок правостороннего привода против часовой стрелки ⓒ до контакта с микровыключателем ⓓ.
Регулировка крайних положений
При закрывании:
- полностью закройте створки;
- вращайте кулачок левостороннего привода против часовой стрелки ⓐ до контакта с микровыключателемⓑ;
- вращайте кулачок правостороннего привода по часовой стрелке ⓒ до контакта с микровыключателем ⓓ.
