CAME FROG-MD

UNI 5588 M12
UNI 7474 M12
UNI 5739 M20x50
UNI 5739 M12x80
Стр.
8
8 - Код руководства:
FA00598-RU
FA00598-RU вер.
1
1 05/2018 © CAME S.p.A. Компания CAME S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.

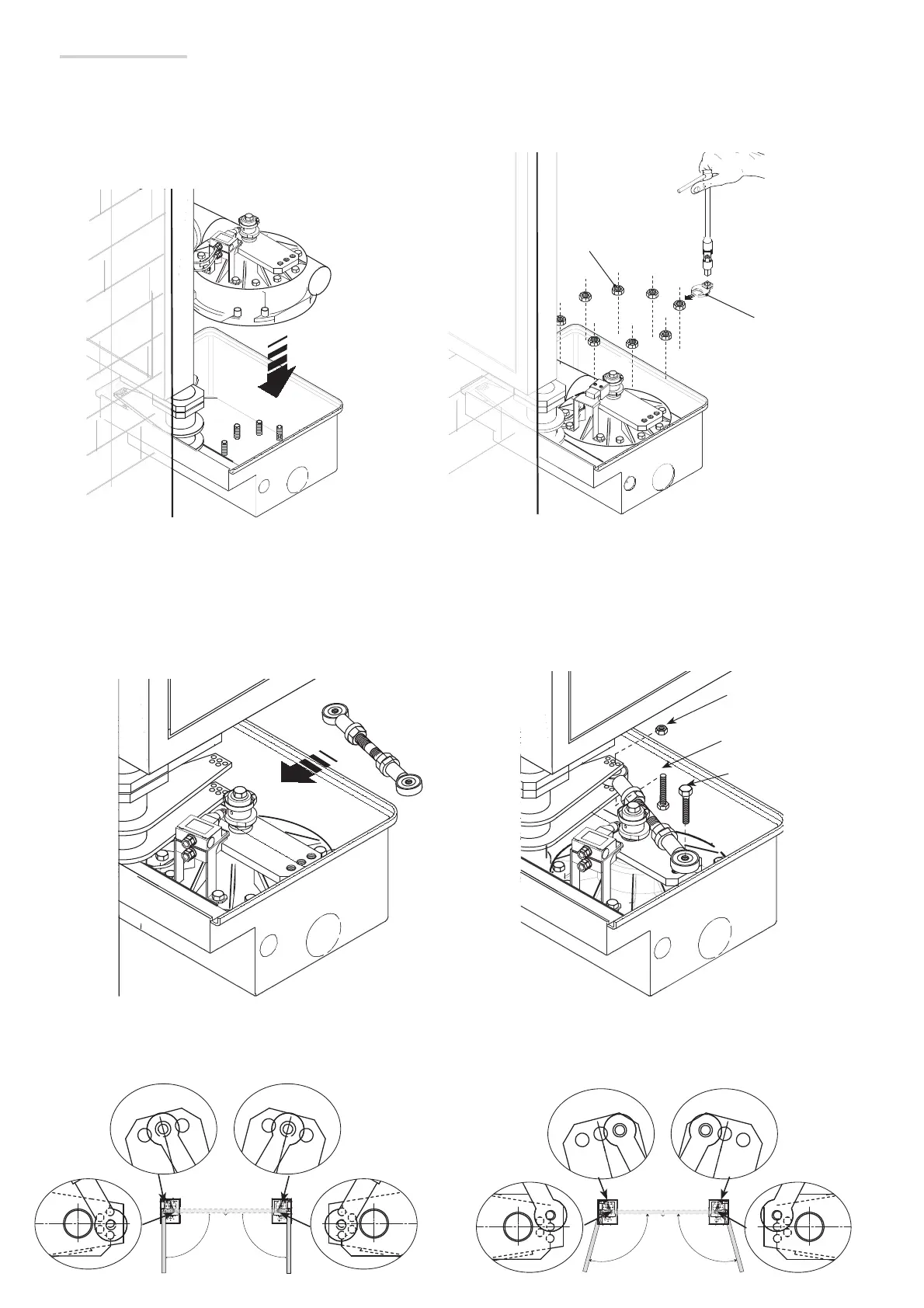

Крепление привода
Важное примечание: предложенные ниже рисунки иллюстрируют этапы монтажа правостороннего привода (вид снаружи).
Установите привод в монтажное основание и прикрепите его с помощью гаек, используя прилагаемый гнездовой ключ типа «вороньи лапки» и
специальный ключ с храповым механизмом (не входящий в комплект поставки).
Установите соединительную тягу между рычагом редуктора и рычажным узлом, вставив болты в отверстия и затянув гайки.
Важное примечание: на рычагах имеется несколько отверстий, которые позволяют отрегулировать желаемый угол открывания створок.
