CAME FROG-MD - Page 43

R S T N
U W V X W Y E1 E2
R
ST
A B GND
R S T N
U W V X W Y E1 E2
ZM3ES
Page
11
11 -
Code manuel :
FA00598-FR
FA00598-FR vers.
1
1 05/2018
© CAME S.p.A. - Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis de la part de la société CAME S.p.A.

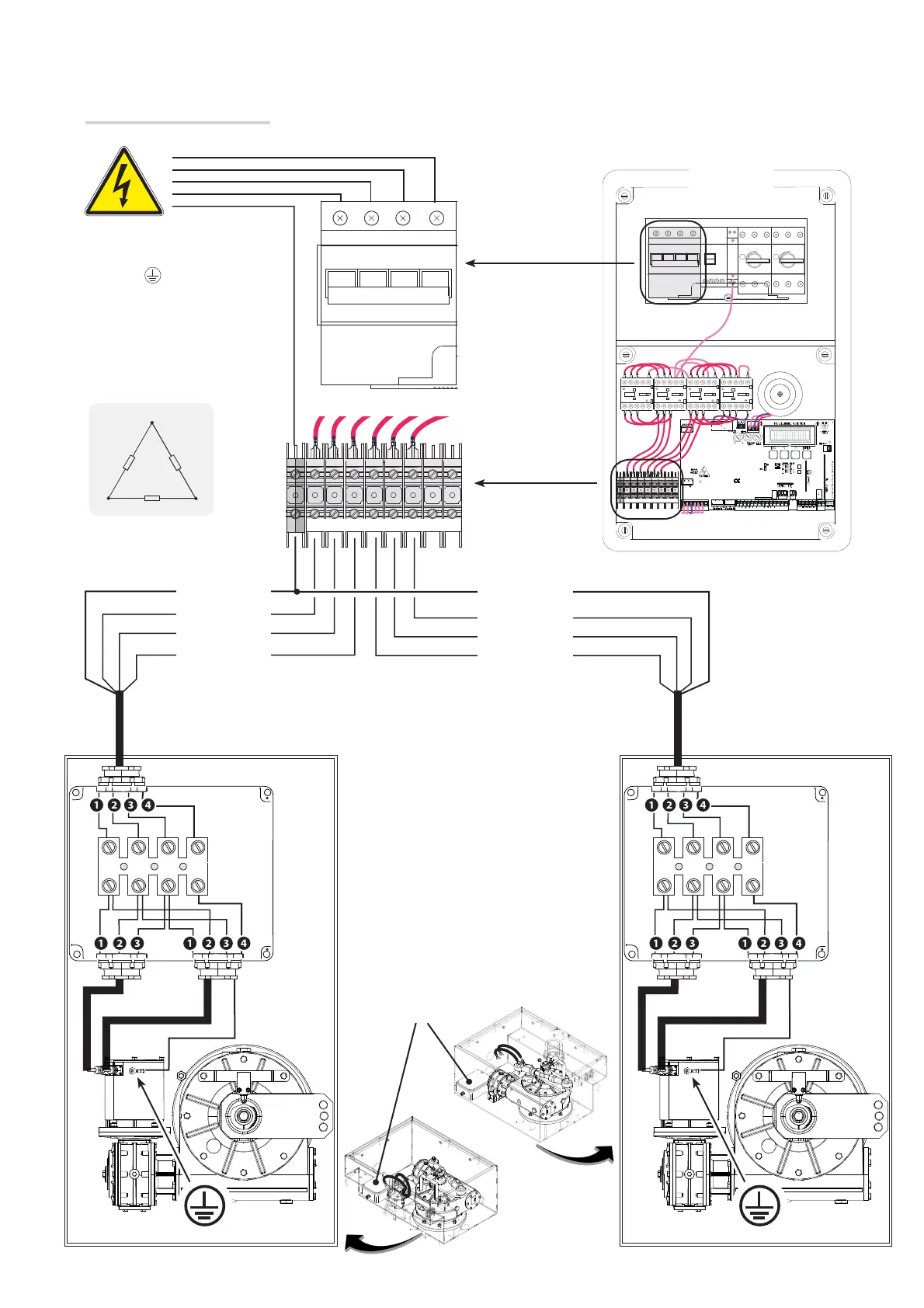

Three-phase 230 VAC -
50/60 Hz power supply
3P + N +
 MARRON
 NOIR
 BLEU
 JAUNE / VERT
JAUNE / VERT
MARRON
NOIR
BLEU
JAUNE / VERT
MARRON
NOIR
BLEU
Boîtiers de dérivation IP67
(non fournis)
Delta connection
M1 - Motoréducteur retardé à l’ouverture M2 - Motoréducteur retardé à la fermeture.
Alimentation à 230 V triphasée
