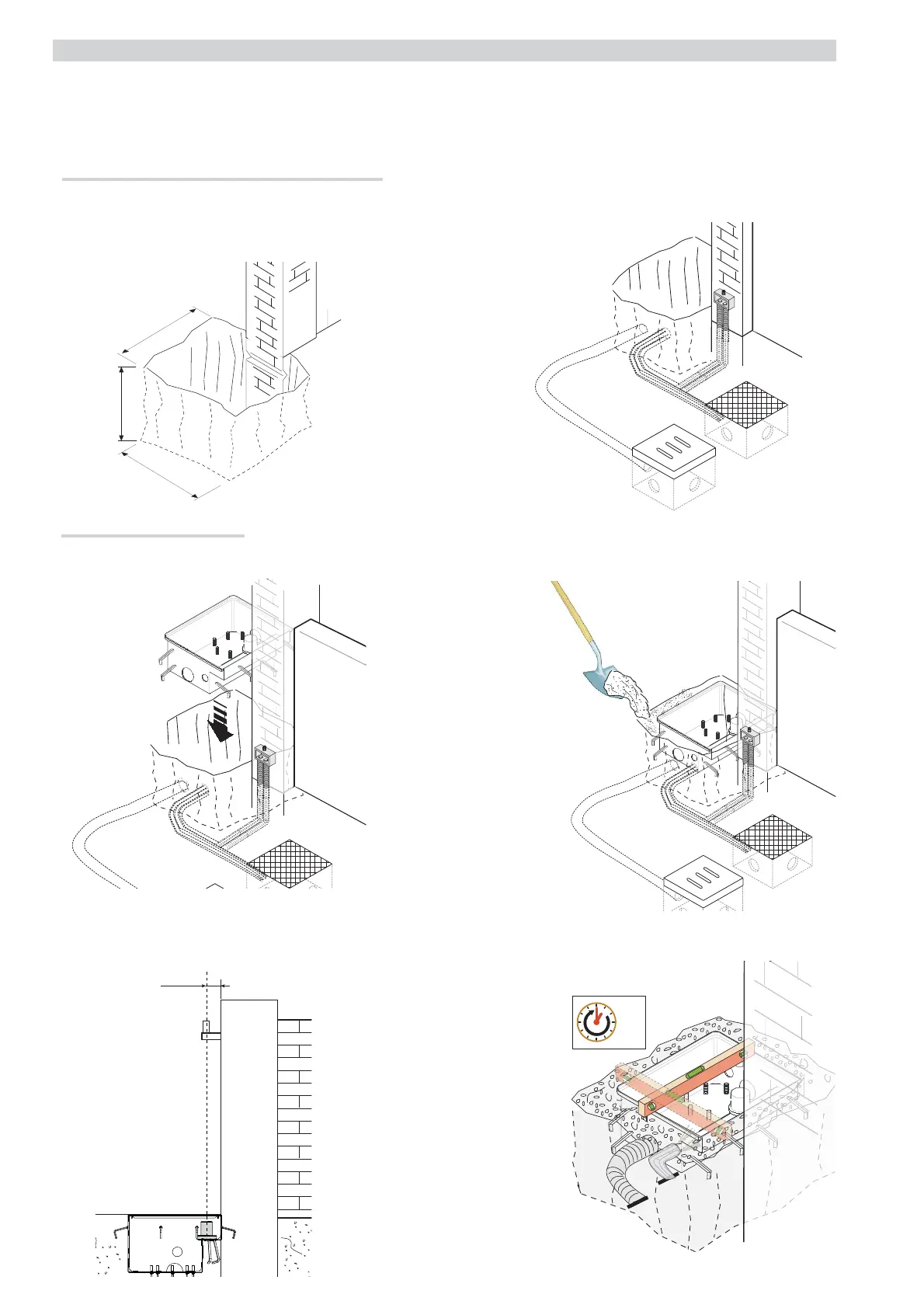

Pose des tuyaux ondulés et des boîtiers de dérivation
Creuser la fosse pour la caisse.
Préparer les boîtiers de dérivation et les tuyaux ondulés nécessaires pour les raccordements et pour le tuyau de drainage.
N.B. : le nombre de tuyaux dépend du type d'installation et des accessoires prévus.
INSTALLATION
⚠
Les illustrations suivantes ne sont que des exemples étant donné que l'espace pour la fixation de l'automatisme et des accessoires varie en fonction des
encombrements. C'est donc l'installateur qui doit choisir la solution la plus indiquée.
Les figures suivantes se réfèrent à l’installation standard d’un portail s’ouvrant vers l’intérieur.
Pose de la caisse de fondation
Avant de positionner le caisson, choisir le sens d’ouverture du vantail.
Positionner la caisse contre le pilier en s'assurant que les tuyaux ondulés passent bien à travers les trous prévus.
Remplir la fosse de béton.
Niveler la caisse par rapport au sol et positionner le pivot en l’alignant avec la charnière supérieure du portail. Laisser solidifier pendant au moins 24 heures.
Éliminer tout résidu de béton à l’intérieur de la caisse.
