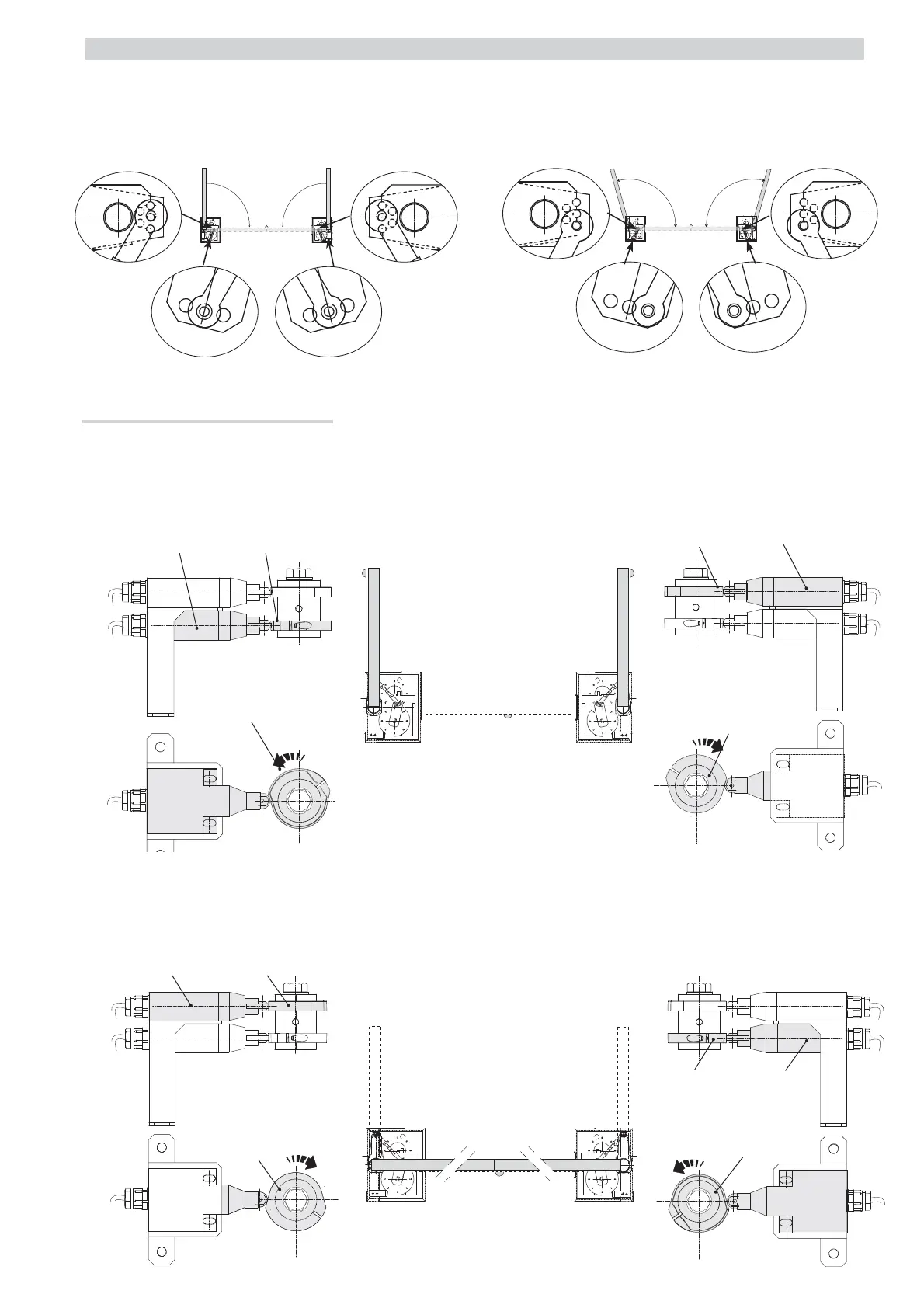

N.B. : les bras présentent plus de trous pour permettre d'obtenir les différents angles d'ouverture des vantaux.
OUVERTURE À 90° OUVERTURE À 95°
INSTALLATION ET CONNEXIONS POUR UNE OUVERTURE VERS L’EXTÉRIEUR
Les opérations décrites ci-après sont les seules qui varient par rapport à l’installation standard.
EXTÉRIEUR
⬇
entrée
sortie
⬆
INTÉRIEUR
GD
EXTÉRIEUR
⬇
entrée
sortie
⬆
INTÉRIEUR
GD
En phase de fermeture :
- fermer complètement les vantaux ;
- tourner la came du motoréducteur gauche dans le sens des aiguilles d'une montre ⓐ jusqu'à insertion du micro-interrupteur ⓑ ;
- tourner la came du motoréducteur droit dans le sens contraire à celui des aiguilles d'une montre ⓒ jusqu'à insertion du micro-interrupteur ⓓ.
En phase d’ouverture :
- ouvrir complètement les vantaux ;
- tourner la came du motoréducteur gauche dans le sens contraire à celui des aiguilles d'une montre ⓐ jusqu'à insertion du micro-interrupteur ⓑ ;
- tourner la came du motoréducteur droit dans le sens des aiguilles d'une montre ⓒ jusqu'à insertion du micro-interrupteur ⓓ ;
Détermination des points de fin de course
