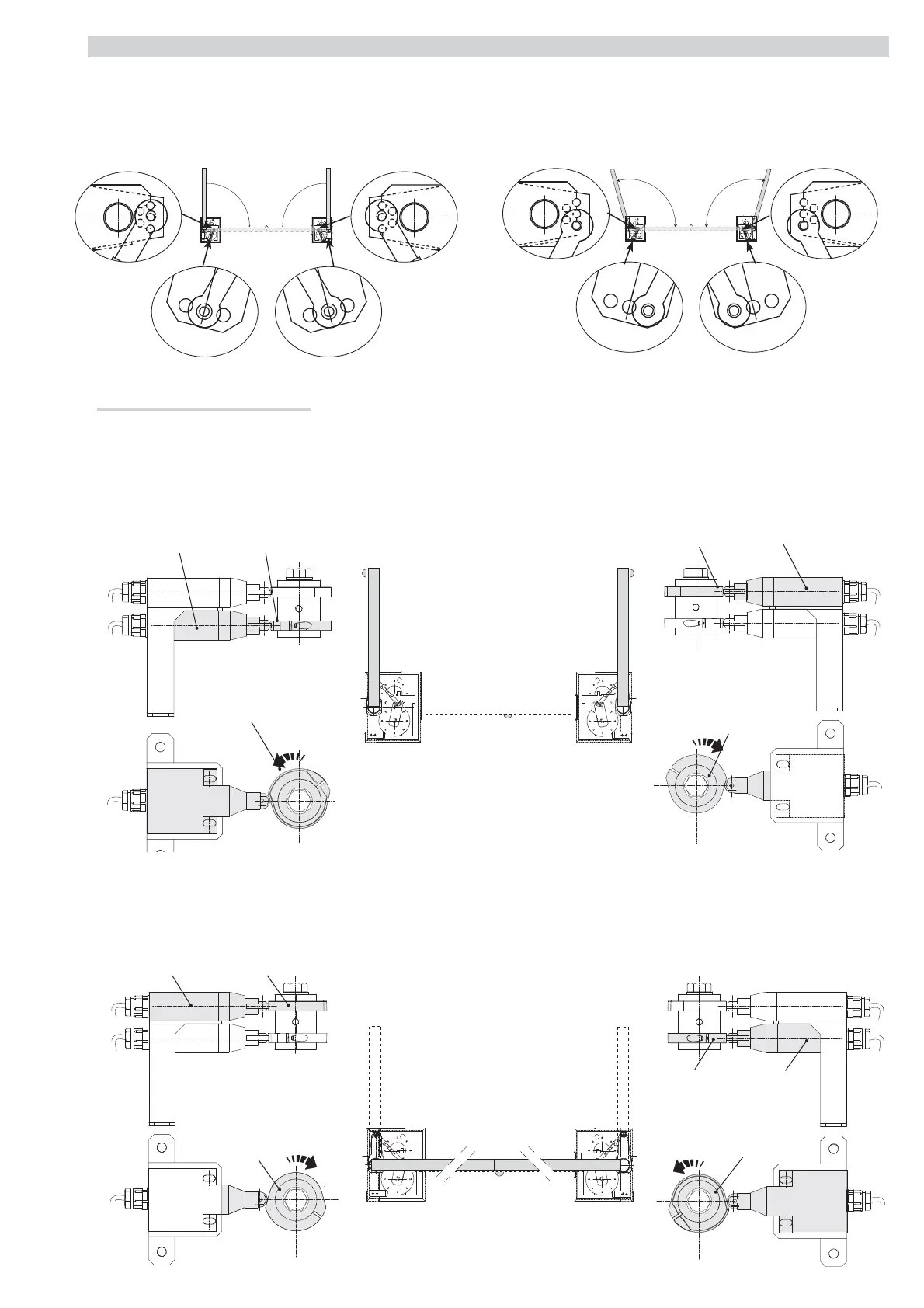

Важное примечание: на рычагах имеется несколько отверстий, которые позволяют отрегулировать желаемый угол открывания створок.
ОТКРЫВАНИЕ НА 90° ОТКРЫВАНИЕ НА 95°
МОНТАЖ ПРИВОДА С ОТКРЫВАНИЕМ НАРУЖУ
Ниже приведены только те работы, которые отличаются от стандартной процедуры монтажа:
ЛЕВЫЙ ПРАВЫЙ
ТЕРРИТОРИЯ СНАРУЖИ
⬇
Въезд
Выезд
⬆
ВНУТРЕННЯЯ ТЕРРИТОРИЯ
ЛЕВЫЙ ПРАВЫЙ
ТЕРРИТОРИЯ СНАРУЖИ
⬇
Въезд
Выезд
⬆
ВНУТРЕННЯЯ ТЕРРИТОРИЯ
При закрывании:
- полностью закройте створки;
- вращайте кулачок левостороннего привода по часовой стрелке ⓐ до контакта c микровыключателем ⓑ;
- вращайте кулачок правостороннего привода против часовой стрелки ⓒ до контакта с микровыключателем ⓓ.
Регулировка крайних положений
При открывании:
- полностью откройте створки;
- вращайте кулачок левостороннего привода против часовой стрелки ⓐ до контакта с микровыключателемⓑ;
- вращайте кулачок правостороннего привода по часовой стрелке ⓒ до контакта с микровыключателем ⓓ.
