25
Mode d’emploi

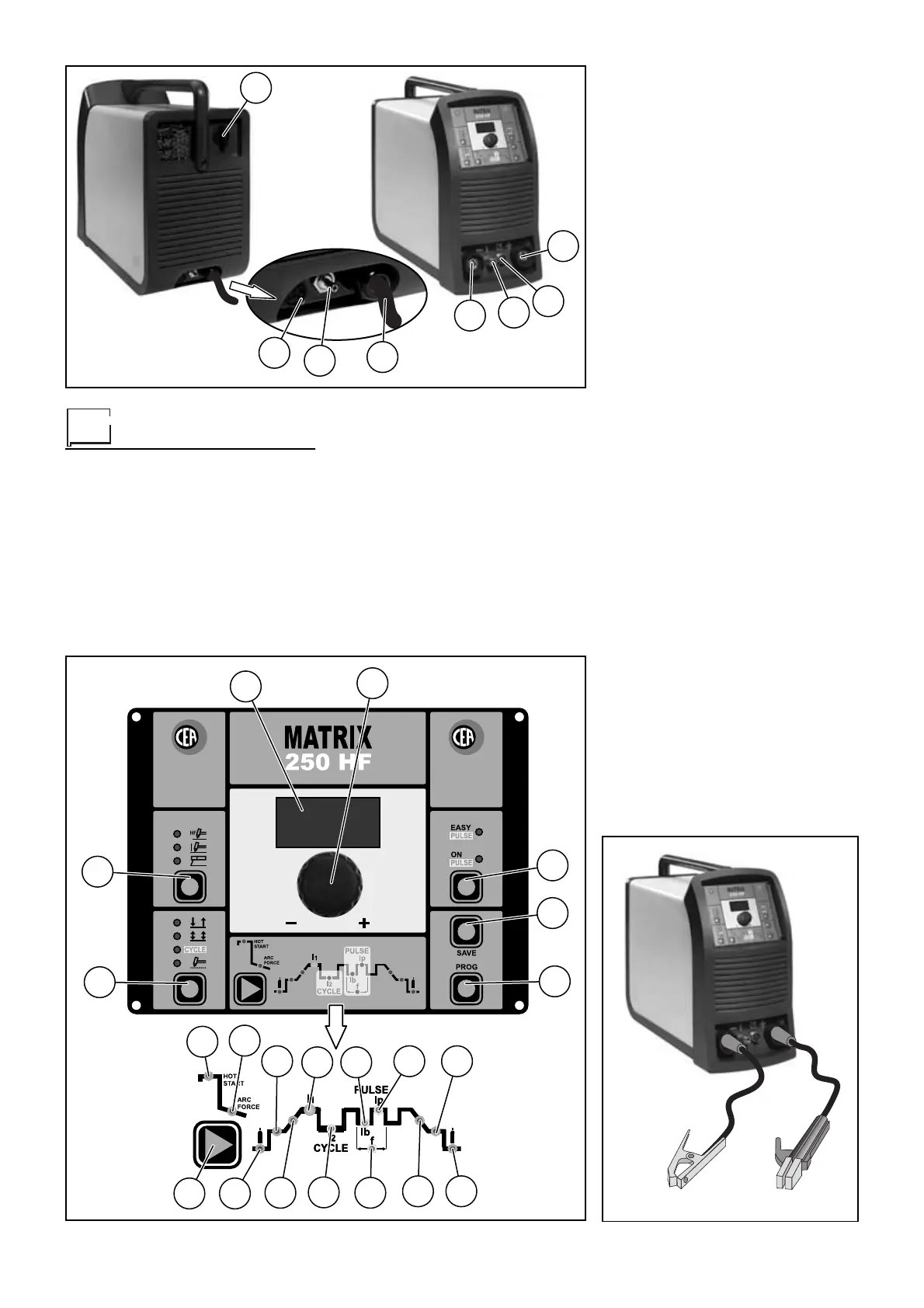

APPAREILS DE COMMANDE ET DE
CONTROLE (fig. A)
Pos. 1
Interrupteur de ligne. En posi-
tion 0, la soudeuse est éteinte
Pos. 2
Câble d'alimentation de la sou-
deuse
Pos. 3
Raccord d'entrée du gaz de
soudage
Pos. 4
Connecteur d'alimentation de
l'installation de refroidisse-
ment.
Pos. 5
Raccord rapide polarité posi-
tive
Pos. 6
Connecteur pour commandes
auxiliaires de soudage TIG
(touche torche, pédale de com-
mande à distance, etc..)
Pos. 7
Raccord rapide de connexion
du tube d'alimentation en gaz
de la torche TIG
Pos. 8
Raccord rapide polarité néga-
tive
FAÇADE (fig. B)
Pos. 1
Touc he "mode de soudage": 2
TEMPS, 4 TEMPS, CYCLE,
POINTAGE
Pos. 2
Touc he "procédé de sou-
dage":TIG avec amorce HF,
TIG avec amorce type
"lift"
,
ÉLECTRODE
Pos. 3
Afficheur numérique de pré-
configuration et de visualisa-
tion de tous les paramètres
L'afficheur joue aussi le rôle
d'ampèremètre numérique
Pos. 4
Réglage/contle numérique
de tous les paramètres de sou-
dage
Pos. 5
Sélecteur TIG pulsé et EASY
PULSE
Pos. 6
Touc he
SAVE
, pour sauvegar-
der les paramètres et les pro-
grammes de soudage.
Pos. 7
Touc he
PROG
, pour rappeler
les paramètres et les program-
mes de soudage.
Pos. 8
Del rouge fonction POST GAZ
Pos. 9
Del rouge fonction COURANT
FINAL
Pos. 10
Del rouge fonction INCLINAI-
SON VERS LE HAUT
Pos. 11
Del rouge fonction COURANT
DE PIC (
l
p
) - actif uniquement
si la fonction PULSATION est
engagée
Pos. 12
Del rouge FRÉQUENCE DE
PULSATION (
f
) - actif unique-
ment si la fonction PULSA-
TION est engagée
Pos. 13
DEL ROUGE fonction COU-
RANT (
l
b
) DE BASE - actif uni-
quement si la fonction PULSA-
TION est engagée
Pos. 14
DEL ROUGE fonction COU-
RANT (
l
2
) 2
ème
NIVEAU - actif
uniquement si la fonction
CYCLE est engagée
Pos. 15
DEL VERT fonction COU-
RANT PRINCIPAL (
I
1
)
1
5
6
7
8
2
3
4
Fig. A
1
2
3
4
5
6
7
8
9
10
11
12
13
20
15
14
17
16
19
18
21
Fig. B
Fig. C
