CEA MATRIX 250 HF - Anslutning Av Svetskablar

75
Pos. 11 Röd led TOPPSTRÖM funktion
(Ip) - aktiverad enast när funk-
tionen PULSE är påkopplad
Pos. 12 Röd led PULSERINGSFREK-
VENS (f) - aktiverad endast när
funktionen PULSE är påkopp-
lad
Pos. 13 Röd led BASSTRÖM funktion
(Ib) - aktiverad endast när
funktionen PULSE är påkopp-
lad
Pos. 14 RÖD LED STRÖM 2. NIVÅ (I2)
- aktiverad endast när funktio-
nen CYKEL är påkopplad
Pos. 15 GRÖN LED HUVUDSTRÖM
funktion (I1)
Pos. 16 Röd led SLOPE UP funktion
Pos. 17 Röd led STARTSTRÖM funk-
tion
Pos. 18 Röd led FÖR-GAS funktion
Pos. 19 Röd kontrollampa för funktio-
nen ARC FORCE.
Pos. 20 Tryckknapp SET , används för
att välja svetsparametrar.
Pos. 21 Röd kontrollampa för funktio-
nen HOT START.
Anslutning av
svetskablar
ELEKTRODSVESNING (MMA)
Koppla alltid kablarna, med maskinen
oansluten till nätet, till uttag (positiv eller
negativ) på svetsen, genom att foga
dem till tången och masskabeln; med
rätt polaritet för den elektrod som kom-
mer att användas (bild C).
Välj elektrodindikationer som utformats
av fabrikanten. Svetskablarna bör vara
kortast möjliga, de bör befinna sig nära
varandra och i höjd av golvet eller i när-
heten av denna.
TIG SVETSNING
• Tilslut gasslangen, som findes på
maskinens bagside, til Argon gasflas-
ken og åbn den (pos. 5, bild D).
• Ved frakoblet maskine forbind jordled-
ningen med hurtig kobling, mærket me
symbolen + (positiv) (pos. 3, bild D).
• Fastn den tilbørlige jordklemme såvel
på genstanden der skal svejses som
på verktøjbakken, på et sted uden
rust, farve, fedt, osv.
• Ved frakoblet maskine forbind blåse-
lampens kraftledning med hurtig
kobling, mærket me symbolen -
(negativ) (pos. 1, bild D).
• Tilslut blæselampens gasslange til
proppen (pos. 2, bild D).
• Forbind trykknapafbryderen på blæse-
lampen (pos. 3, bild D).
SVETSFÖREMÅLET
Svetsföremålet bör alltid vara kopplat till
jorden för att minska elektromagnetisk
emission. Det lönar sig att se till att
anslutningen av svetsföremålet till jor-
dad kontakt inte ökar riskfaktorer i arbe-
1
5
6
7
8
2
3
4

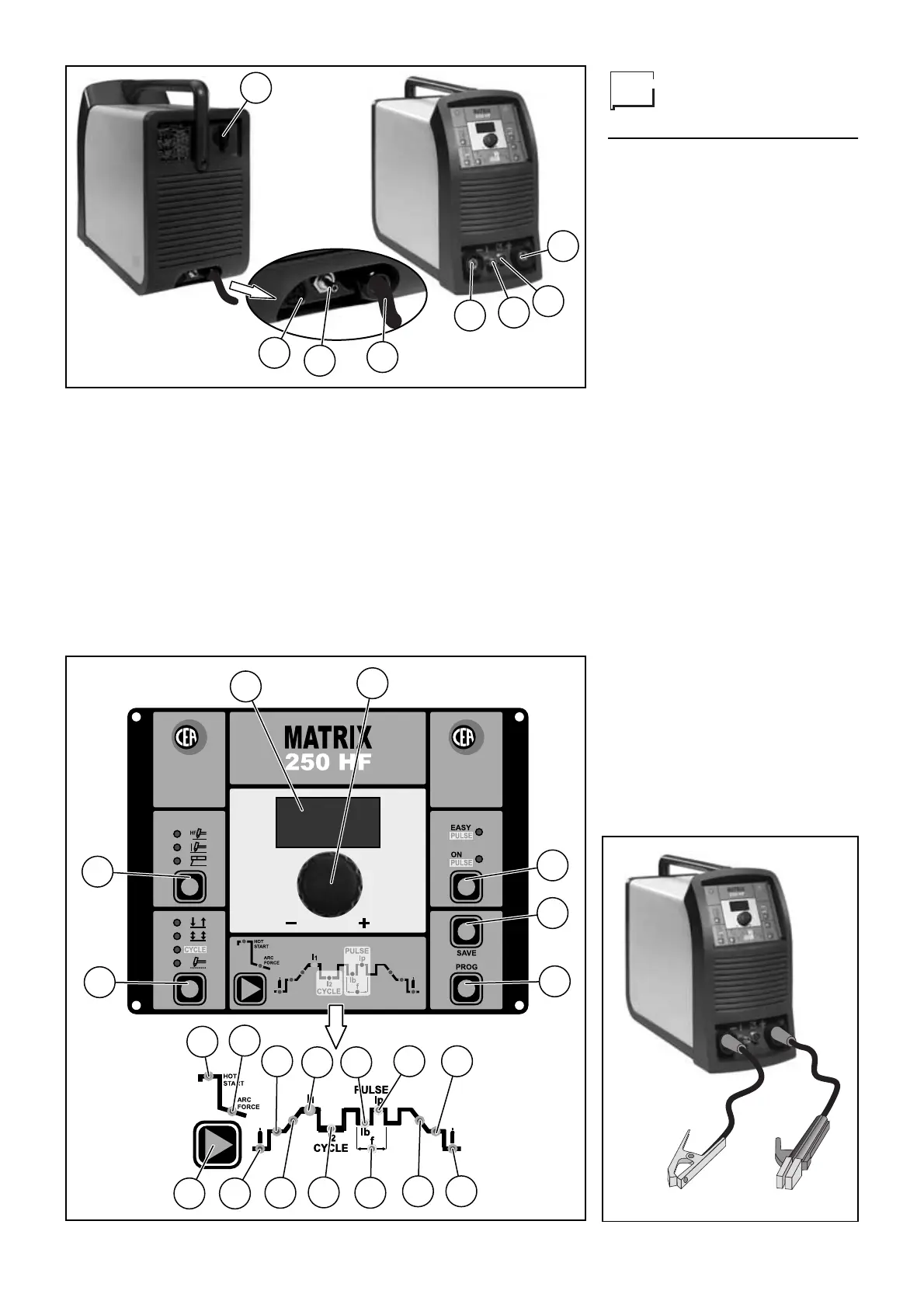

Fig. A
1
2
3
4
5
6
7
8
9
10
11
12
13
20
15
14
17
16
19
18
21
Fig. B
Fig. C
