CEA MATRIX 250 HF - Collegamento Cavi DI Saldatura

5
Pos. 7 Attacco rapido connessione
del tubo del gas della torcia
TIG.
Pos. 8 Attacco rapido polarità nega-
tiva.

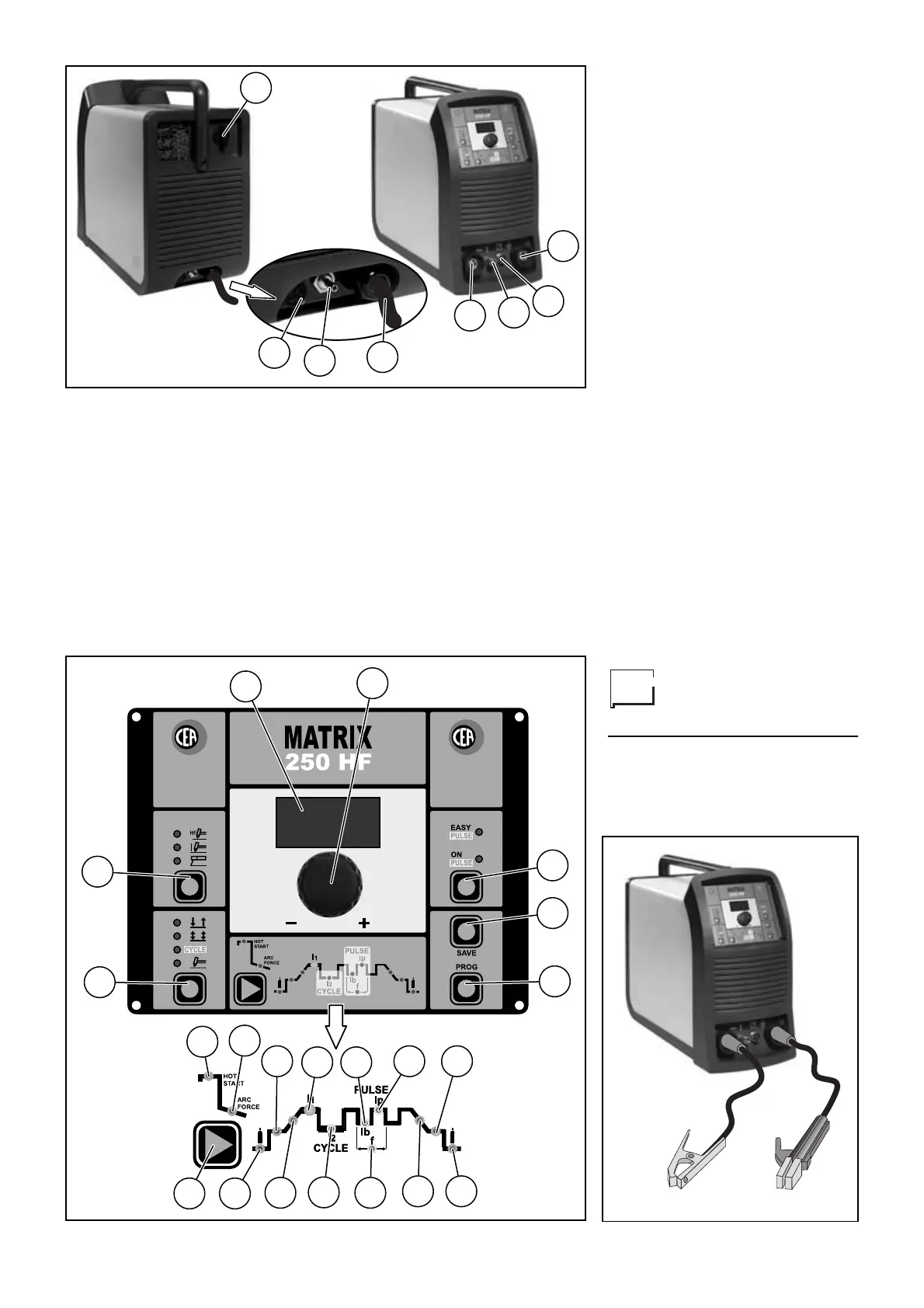

PANNELLO FRONTALE (fig. B)
Pos. 1
Pulsante "modo di saldatura”:
2 TEMPI, 4 TEMPI, CYCLE,
PUNTATURA.
Pos. 2 Pulsante "processo di salda-
tura": TIG con innesco HF, TIG
con innesco tipo
"lift" , ELET-
TRODO.
Pos. 3 Display digitale per la preimpo-
stazione e la visualizzazione di
tutti i parametri. Il display inol-
tre assolve la funzione di
amperometro digitale.
Pos. 4 Regolazione/controllo digitale
di tutti i parametri di saldatura.
Pos. 5 Selettore TIG pulsato e EASY
PULSE.
Pos. 6 Pulsante SAVE , indicato per il
salvataggio dei paramentri e
dei programmi di saldatura.
Pos. 7 Pulsante PROG , indicato per il
richiamo dei parametri e dei
programmi di saldatura.
Pos. 8 Led rosso funzione POST GAS
Pos. 9 Led rosso funzione COR-
RENTE FINALE
Pos. 10 Led rosso funzione SLOPE
DOWN
Pos. 11 Led rosso funzione COR-
RENTE DI PICCO ( I p ) - attivo
solo con funzione PULSE inse-
rita.
Pos. 12 Led rosso funzione FRE-
QUENZA DI PULSAZIONE (
f )
- attivo solo con funzione
PULSE inserita.
Pos. 13 Led rosso funzione COR-
RENTE DI BASE ( I b ) - attivo
solo con funzione PULSE inse-
rita.
Pos. 14 LED ROSSO funzione COR-
RENTE (I2) 2° LIVELLO -
attivo solo con funzione
CYCLE inserita.
Pos. 15 LED VERDE funzione COR-
RENTE PRINCIPALE (
I 1 )
Pos. 16 Led rosso funzione SLOPE UP
Pos. 17 Led rosso funzione COR-
RENTE INIZIALE
Pos. 18 Led rosso funzione PRE-GAS
Pos. 19 Led rosso funzione ARC
FORCE.
Pos. 20 Pulsante SET , indicato per
selezionare i parametri di sal-
datura.
Pos. 21 Led rosso funzione HOT
START.
Collegamento cavi
di saldatura
SALDATURA ELETTRODO MMA
1
5
6
7
8
2
3
4
Fig. A
1
2
3
4
5
6
7
8
9
10
11
12
13
20
15
14
17
16
19
18
21
Fig. B
Fig. C
