STEUER UND KONTROLLGERAETE

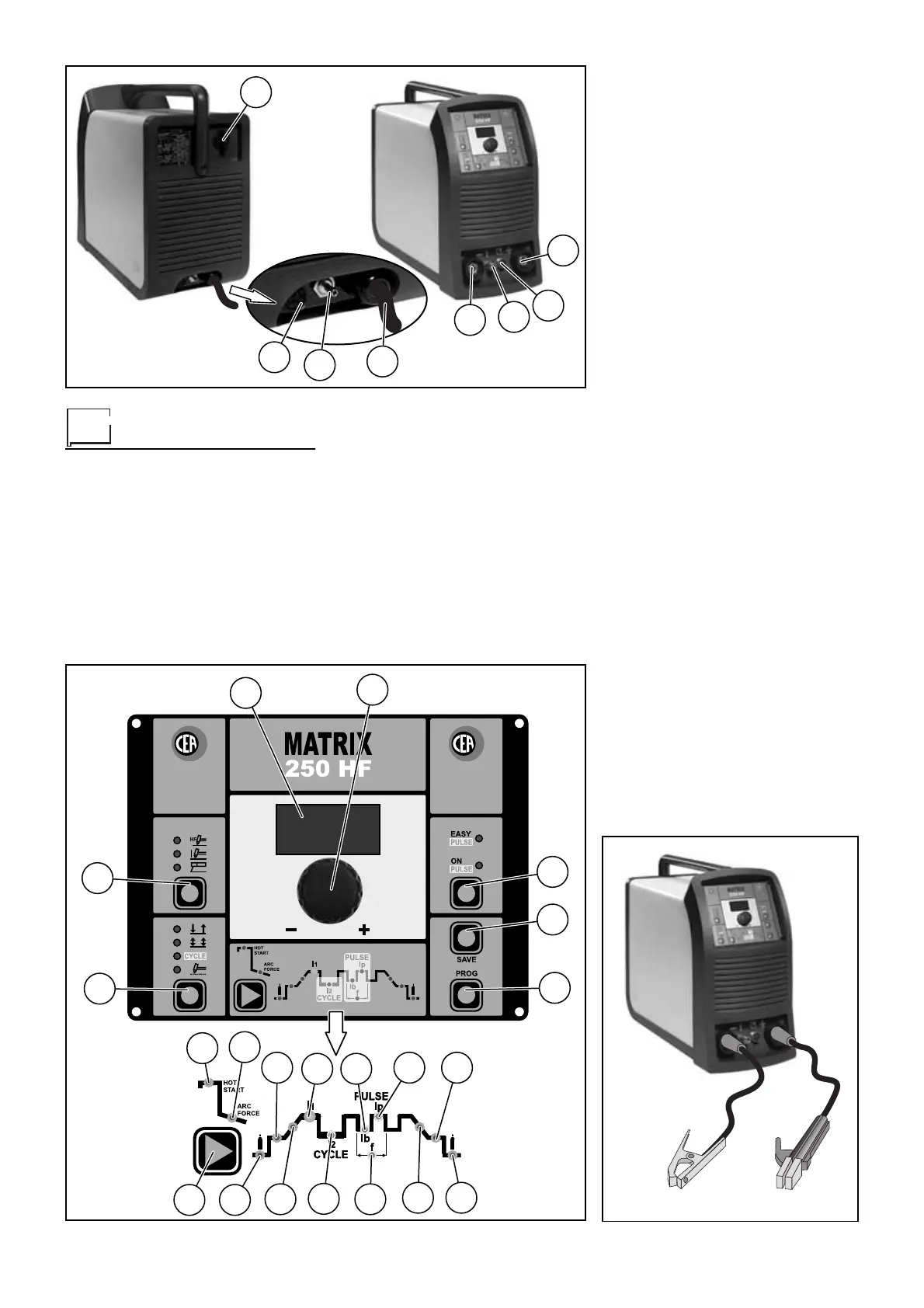

(fig. A)
Pos. 1
Leitungsschalter. In Position
"O" ist das Schweißgerät aus-
geschaltet
Pos. 2 Netzkabel des Schweißgeräts
Pos. 3 Anschluss für Schweißgaszu-
fuhr
Pos. 4 Steckverbinder zur Speisung
der Kühlanlage.
Pos. 5 Schnellanschluss Pluspol
Pos. 6 Steckverbinder für die Zusatz-
steuerungen für das WIG-
Schweißen (Brennertaste,
Pedalfernsteuerung, usw.)
Pos. 7 Schnellanschluss für Gaslei-
tung des WIG-Brenners.
Pos. 8 Schnellanschluss Minuspol
FRONTTAFEL (fig. B)
Pos. 1
Tast e "Schweißart". 2-TAKT, 4-
TAKT, CYCLE, PUNKT-
SCHWEISSEN
Pos. 2 Tast e "Schweißvorgang". WIG
mit HF-Aufsatz, WIG mit
"lift" -
Aufsatz, ELEKTRODE
Pos. 3 Digitaldisplay zum Voreinstel-
len und Anzeige aller Parame-
ter. Das Display dient auch als
digitales Amperemeter
Pos. 4 Digitale Einstellung/Steuerung
aller Schweißparameter
Pos. 5 Wählschalter gepulstes WIG
und EASY PULSE
Pos. 6 Tast er SAVE , zum Speichern
der Parameter und der
Schweißprogramme.
Pos. 7 Tast er PROG , zum Aufrufen
der Parameter und Schweiß-
programme.
Pos. 8 Rote LED Funktion POST GAS
Pos. 9 Rote LED Funktion END-
STROM
Pos. 10 Rote LED Funktion SLOPE
DOWN
Pos. 11 Rote LED Funktion SPITZEN-
STROM (Ip) - aktiv nur bei ein-
geschalteter Funktion PULSE
Pos. 12 Rote LED Funktion PULSFRE-
QUENZ - aktiv nur bei einge-
schalteter Funktion PULSE
Pos. 13 Rote LED Funktion BASIS-
STROM (Ib) - aktiv nur bei ein-
geschalteter Funktion PULSE
Pos. 14 Rote LED Funktion STROM
(I2), 2. Stufe - aktiv nur bei ein-
geschalteter Funktion CYCLE
Pos. 15 Grüne LED Funktion HAUPT-
STROM (I1)
Pos. 16 Rot LED Funktion SLOPE UP
Pos. 17 Rote LED Funktion ANFANGS-
STROM
Pos. 18 Rote LED Funktion VOR-GAS
Pos. 19 Rote LED Funktion ARC
FORCE.
Pos. 20 Taster SET, zur Auswahl der
Schweißparameter.
Pos. 21 Rote LED Funktion HOT
START.
