Pos. 16
Del rouge fonction INCLINAI-
SON VERS LE BAS
Pos. 17
Del rouge fonction COURANT
INITIAL
Pos. 18
Del rouge fonction PRÉ-GAZ
Pos. 19
Voyant à diode rouge de fonc-
tion ARC FORCE.
Pos. 20
Touche
SET
, pour sélectionner
les paramètres de soudage.
Pos. 21
Voyant à diode rouge de fonc-
tion HOT START.
Branchements
cables de soudure
SOUDAGE PAR ÉLECTRODE (MMA)
Brancher, toujours avec la machine
débranchée du réseau, les câbles de
soudure aux bornes de sortie (Positif et
Négatif) de la soudeuse, en se bran-
chant à la pince de la masse, avec la
polarité prévue pour le type d’électrode
à utiliser (Fig. C). En choisissant les indi-
cations fournies par les fabricants
d’électrodes. Les câbles de soudure doi-
vent être le plus court possible, ils doi-
vent être près l’un de l’autre, positionnés
au niveau du sol ou très proche du sol.
SOUDAGE EN TIG
• Nouer le tuyau de gaz qui arrive de la
partie postérieure de la machine à la
bouteille de gaz Argon et l’ouvrir (pos.
5, fig. D).
• Lorsque la machine est éteinte, bran-
cher le câble de masse à la connexion
rapide marquée pa le symbole + (posi-
tif) (pos. 3, fig. D).
• Connecter la pince de masse concer-
néè à la piéce à souder ou au plan
porte-piéces dans une zone où il n’y a
pas de rouille, de vernis, de graisse,
etc.
• Lorsque la machine est éteinte, bran-
cher le câble de puissabce de la tor-
che à la connexion rapide marquée pa
le symbole - (negatif) (pos. 1, fig. D).
• Relier le tuyau de gaz de la torche à la
prise (pos. 2, fig. D).
• Insèrer le connecteur touche torche
dans la prise (pos. 3, fig. D).
PIÈCE DE SOUDURE
La pièce à souder devrait toujours être
branchée à la terre pour diminuer les
émissions électromagnétiques. Mais il
faut faire très attention de ne pas aug-
menter le risque d’accidents ou de dom-
mages à d’autres appareils électriques
en branchant la terre à la pièce à sou-
der. S’il faut brancher la pièce à souder
à terre, il faut effectuer un branchement
direct entre la pièce et la partie de terre.
Dans les Pays où cette connexion n’est
pas admise, brancher la pièce à souder
à la terre à l’aide de condensateurs, en
accord aux normes Nationales.
Paramètres de
soudage
ATTENTION: les paramètres qu'indi-
quent l'afficheur et qui apparaissent
sur les illustrations sont purement
indicatifs.
VISUALISATION DE LA VERSION DE
LOGICIEL
MATRIX 250 HF
est muni d'un contrôle
numérique et d'un logiciel configuré en
usine. Ce logiciel est évolutif et amélio-
rable. Il est identifiable par un numéro
spécifique, qui apparaît sur l'afficheur de
la façon suivante:
SOUDAGE PAR ÉLECTRODE (MMA)
1)
Appuyez sans lâcher la
touche
SET
2)
Mettez en fonction la soudeuse en
faisant pivoter l’interrupteur de ligne
sur
I
3)
Le type de logiciel ins-
tallé (ex. b.01) apparaît
sur l'afficheur pendant
quelques secondes
1)
Mettez en fonction la soudeuse en
faisant pivoter l’interrupteur de ligne
sur
I
2)
Appuyez sur la touche "procédé de
soudage" et placez-vous sur:
•
ÉLECTRODE
pour le
soudage d'électrodes
basiques avec disposi-
tifs
"arc force"
et
"hot
start"
programmables
par l'utilisateur.
2
1
5
5
3
4

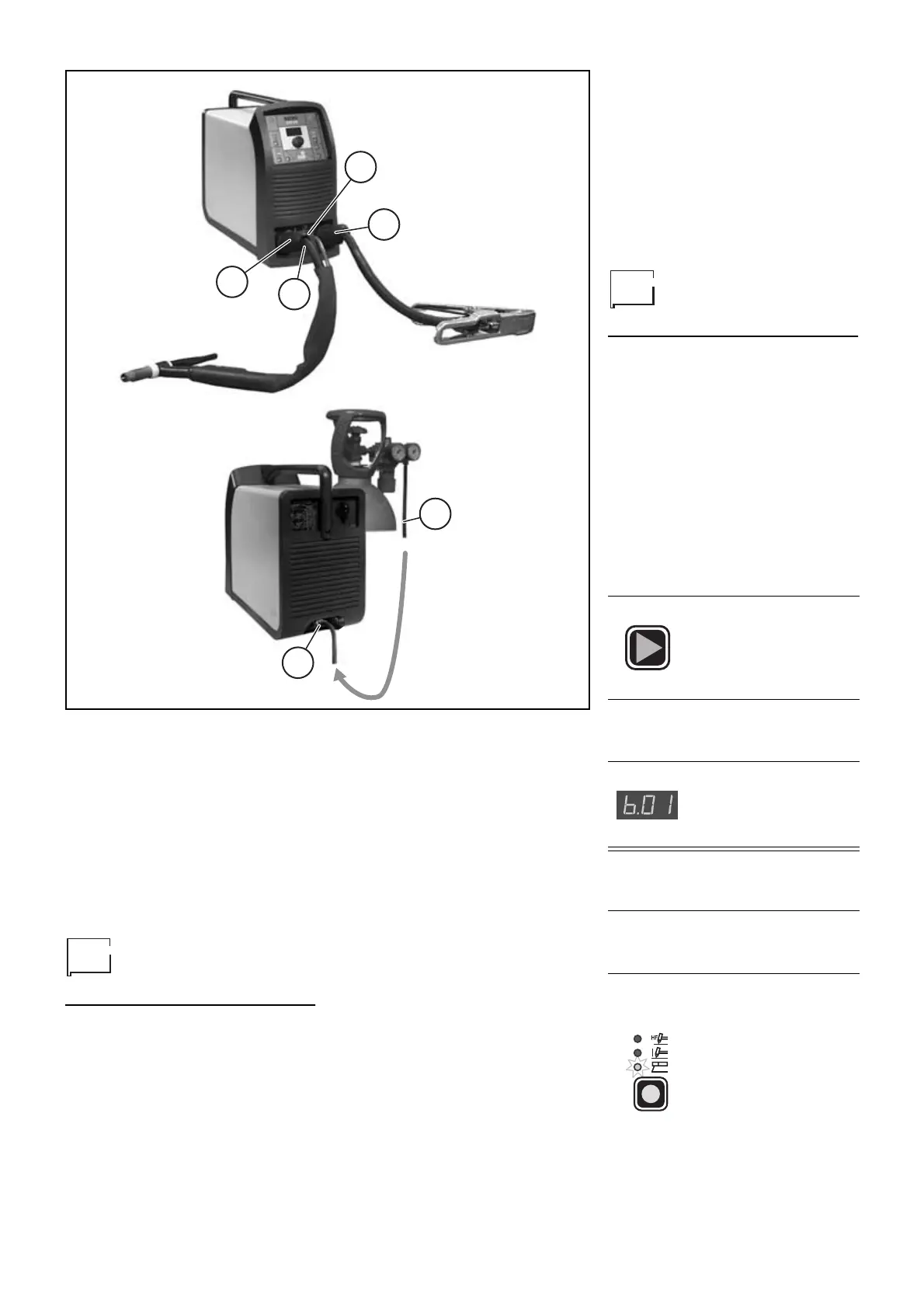

Fig. D
