45
Normas de uso

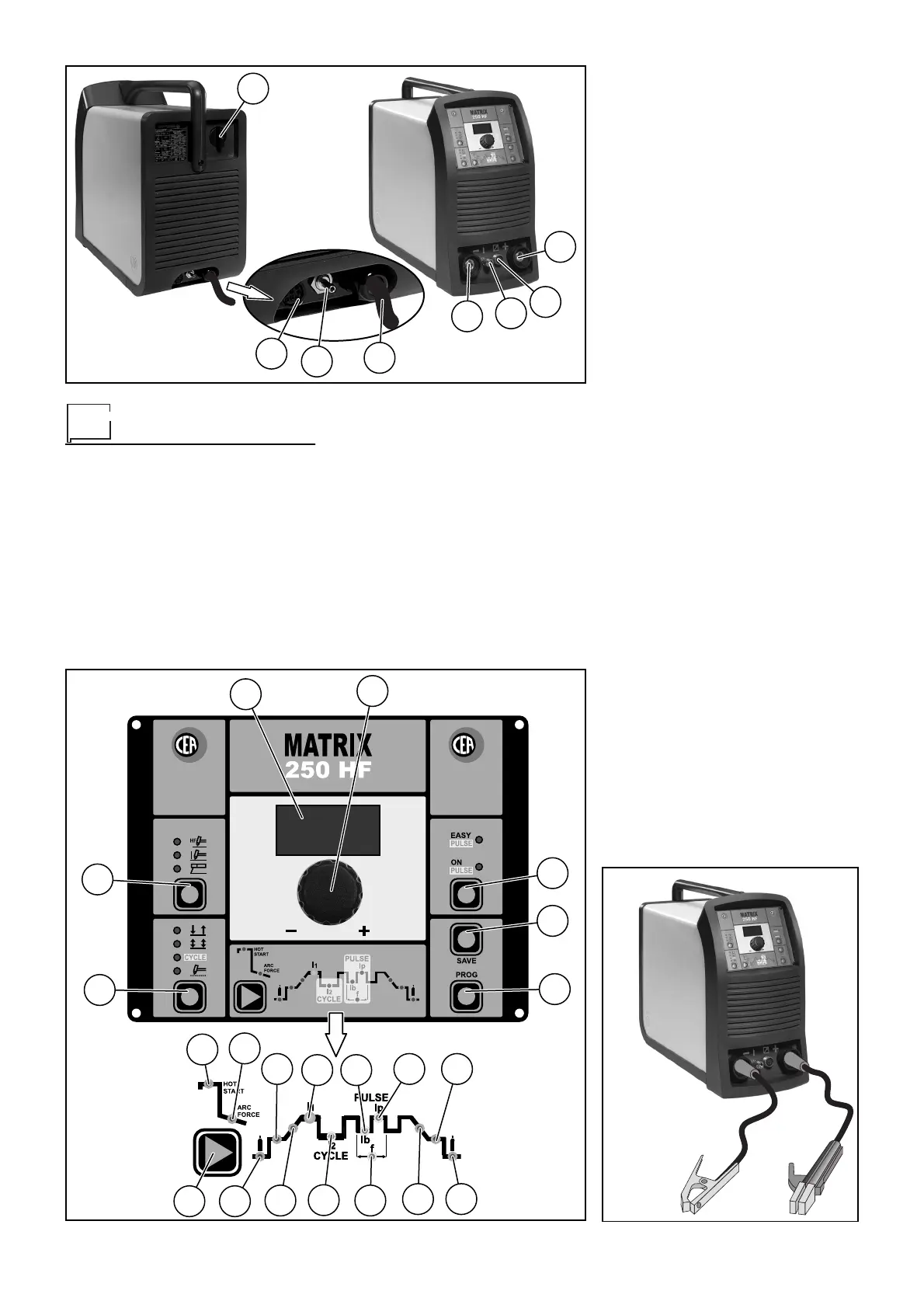

APARATOS DE COMANDO Y
CONTROL (fig. A)
Pos. 1
Interruptor de línea. En la posi-
ción "0" la soldadora está apa-
gada
Pos. 2
Cable de alimentación solda-
dora
Pos. 3
Racor entrada gas de solda-
dura
Pos. 4
Conector para la alimentación
del sistema de enfriamiento.
Pos. 5
Acoplamiento rápido polaridad
positiva
Pos. 6
Conector para mandos auxilia-
res soldadura TIG (pulsador
portaelectrodo, pedal mando a
distancia, etc.)
Pos. 7
Acoplamiento rápido conexión
del tubo del gas del portaelec-
trodo TIG
Pos. 8
Acoplamiento rápido polaridad
negativa
PANEL FRONTAL (fig. B)
Pos. 1
Pulsador "modo de soldadura"
2 TIEMPOS, 4 TIEMPOS,
CYCLE, POR PUNTOS
Pos. 2
Pulsador "proceso de solda-
dura" TIG con punto de inicio
HF, TIG con punto de inicio
tipo "lift", ELECTRODO
Pos. 3
Display digital para la progra-
mación y la visualización de
todos los parámetros. El dis-
play además asume la función
de ampemetro digital
Pos. 4
Regulación/control digital de
todos los parámetros de solda-
dura
Pos. 5
Selector TIG pulsado y EASY
PULSE
Pos. 6
Pulsador
SAVE
, indicado para
guardar los parámetros y pro-
gramas de soldadura.
Pos. 7
Pulsador
PROG
, indicado para
recuperar los parámetros y
programas de soldadura.
Pos. 8
Led rojo función POST GAS
Pos. 9
Led rojo función CORRIENTE
FINAL
Pos. 10
Led rojo función SLOPE
DOWN
Pos. 11
Led rojo función CORRIENTE
DE PICO (Ip) - activo sólo con
la función PULSE activada
Pos. 12
Led rojo función FRECUEN-
CIA DE PULSACIÓN (f) activo
sólo con la función PULSE
activada
Pos. 13
Led rojo función CORRIENTE
DE BASE (Ib) - activo sólo con
la función PULSE activada
Pos. 14
LED ROJO función
CORRIENTE (I2) 2° NIVEL -
activo sólo con la función
CYCLE activada
Pos. 15
LED VERDE función
CORRIENTE PRINCIPAL (I1)
Pos. 16
Led rojo función SLOPE UP
Pos. 17
Led rojo función CORRIENTE
INICIAL
Pos. 18
Led rojo función PRE-GAS
Pos. 19
Led rojo función ARC FORCE.
Pos. 20
Pulsador
SET
, indicado para
seleccionar los parámetros de
soldadura.
Pos. 21
Led rojo función HOT START.
1
5
6
7
8
2
3
4
Fig. A
1
2
3
4
5
6
7
8
9
10
11
12
13
20
15
14
17
16
19
18
21
Fig. B
Fig. C
