CEA MATRIX 250 HF - Manutenção; Sinalização de Erro

71
Manutenção
ATENÇÃO: antes de efetuar qualquer
inspeção dentro do gerador desligar da
corrente elétrica.
PEÇAS DE SUBSTITUIÇÃO
As peças de substituição originais foram
especificamente projetadas para o
nosso equipamento. O uso de peças
não originais pode causar variação no
desempenho e reduzir o nível de segu-
rança previsto.
Para danos causados pelo uso de
peças de substituição não originais
declinamos qualquer responsabilidade.
GERADOR
Sendo estas soldadoras completamente
estáticproceder segundo descrito de
seguida:
• Remoção periódica de eventuais acú-
mulos de sujeira e pó de dentro do
gerador usando ar comprimido. Não
direcionar o jato de ar diretamente
sobre os componentes eletricos uqe
poderiam danificar-se.
• Inspeção periódica com a finalidade
de verificar a presença de cabos des-
gastados ou de conexões frouxas.
Sinalização de erro
E01: a inscrição aparece, de forma lam-
pejante, no display do painel de con-
trolo, quando à máquina se conecta a
instalação de arrefecimento e o comuta-
dor de pressão da própria instalação
não fecha o circuito por falta de pressão
no circuito hidráulico.
Levantamento de
eventuais
inconvenientes e
as suas
eliminações
A linha de alimentação é culpada
pelos mais freqüentes problemas. No
caso de estragos proceder como
segue:
1)
Controlar o valor da tensão de linha;
2) Controlar a perfeita ligação do cabo
de rede à tomada e ao interruptor
Verificar que os fusíveis de rede não
estejam queimados ou frouxos;
3) Verificar que os fusíveis de rede não
estejam queimados ou frouxos;
4) Controlar que não estejam com
defeitos:
• O interruptor e a tomada de
parede que alimenta a máquina;
• O pino do cabo de linha,
• O interruptor da soldadora.
NOTA: Levando em consideração os
necessários conhecimentos técnicos
para o conserto do gerador, é aconse-
lhavél, no caso de quebra, de procurar
pessoal qualificado ou a nossa assistên-
cia técnica.

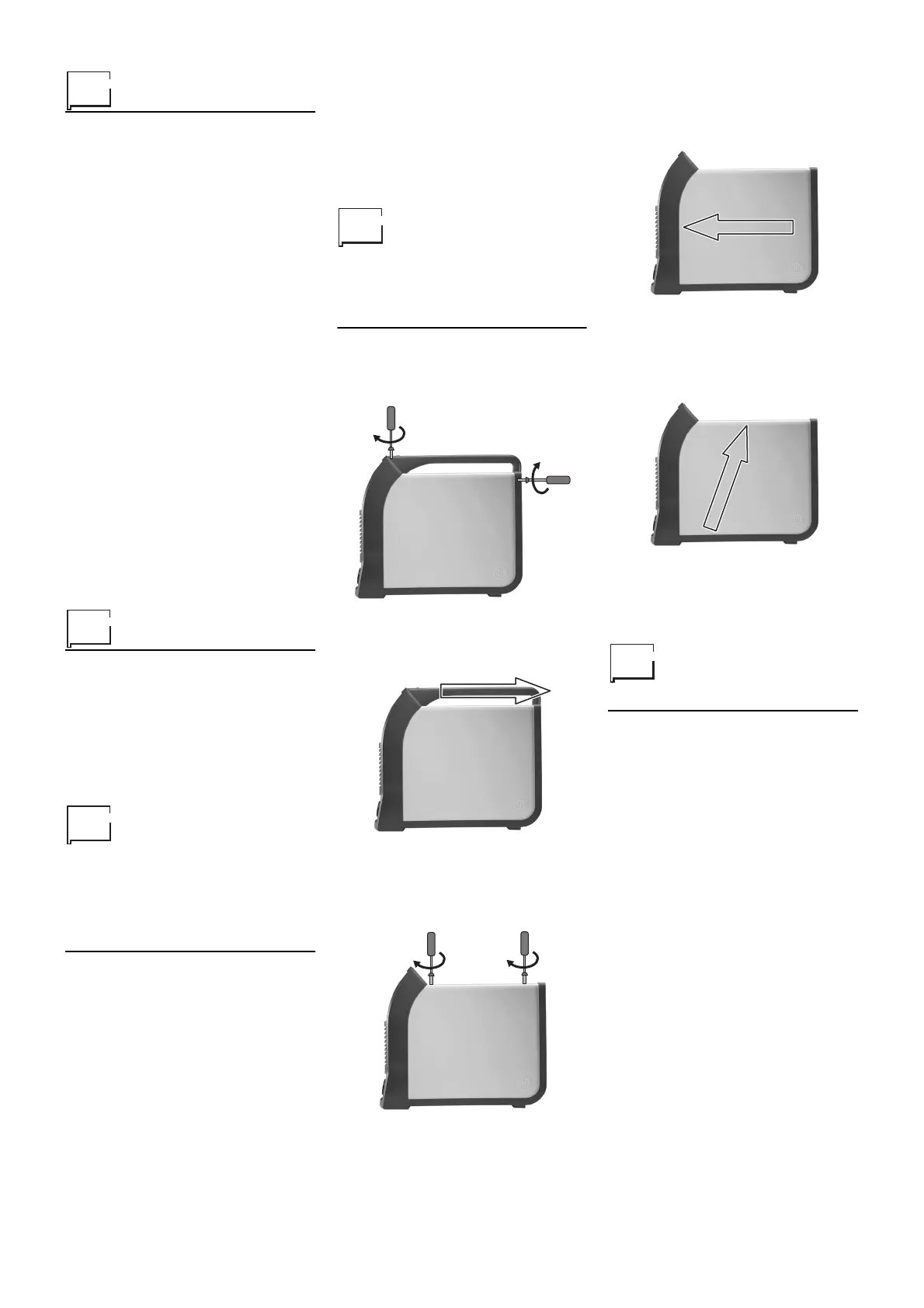

Procedimento de
montagem e
desmontagem da
tampa
Proceda da seguinte forma:
1) Desaparafuse os dois parafusos que
fixam a alça.
2) Retire a alça puxando-a para a parte
posterior.
3) Retire o tecto de cobertura, desapa-
rafusando os 3 parafusos que fixam
a tampa.
4) Empurre com as duas mãos a tampa
para a parte dianteira, livrando a
zona posterior.
5) Retire a tampa, levantando-a com as
duas mãos.
Para a montagem proceda no sentido
inverso.
Substituição da
placa eletrônica
• Desaparafuse os 4 parafusos que
fixam o rack dianteiro.
• Remova os reguladores.
• Extraia os conectores eléctricos do
cartão.
• Desaparafuse as pequenas colunas
de suporte.
• Remova o cartão electrónico levan-
tando-o dos próprios suportes.
• Para montar o novo cartão proceda
no sentido inverso.
