CEA MATRIX 250 HF - Tilkopling Sveisekabler

85
Pos. 10 Rød lysemitterende diode for
funksjonen SLOPE DOWN
Pos. 11 Rød lysemitterende diode for
funksjonen TOPPSTRØM (Ip)
- i funksjon bare når PULSE-
funksjonen er slått på
Pos. 12 Rød lysemitterende diode for
funksjonen PULSERINGS-
RYTME (f) - i funksjon bare når
PULSE-funksjonen er slått på
Pos. 13 Rød lysemitterende diode for
funksjonen GRUNNSTRØM
(Ib) - i funksjon bare når
PULSE-funksjonen er slått på
Pos. 14 RØD LYSEMITTERENDE
DIODE for funksjonen STRØM
(I2) 2.TRINN - i funksjon bare
når CYCLE-funksjonen slått på
Pos. 15 GRØNN LYSEMITTERENDE
DIODE for funksjonen
HOVEDSTRØM (I1)
Pos. 16 Rød lysemitterende diode for
funksjonen SLOPE UP
Pos. 17 Rød lysemitterende diode for
funksjonen STARTSTRØM
Pos. 18 Rød lysemitterende diode for
funksjonen PRE-GASS
Pos. 19 Rød kontrollampe for funksjo-
nen ARC FORCE.
Pos. 20 Knapp SET , brukes for å velge
sveiseparametre.
Pos. 21 Rød kontrollampe for funksjo-
nen HOT START.
Tilkopling
sveisekabler
ELEKTRODESVEISING (MMA)
Med maskinen frakoplet nettet skal du
kople sveisekablene til utgangsklem-
mene (Positiv og Negativ) på sveise-
maskinen, og til klemmen og sveiseka-
belen med polariteten som er forutsett
brukt for den elektroden som benyttes
(fig. C).
Du skal velge de verdier som er anbefalt
av produsenten for elektrodene. Sveise-
kablene skal være så korte som mulig,
de skal ligge tett ved hverandre enten
helt på gulvnivå eller nær gulvet.
TIG-SVEISING
• Koble gassrøret som kommer fra mas-
kinens bakside til Argon gassflasken
og åpne den (pos. 5, fig. D).
• Med avstengt maskin tilkoble jordet
kablen til hurtigforbindelsen med sim-
bol + (positiv) (pos. 3, fig. D).
• Koble jordet tang til stykket man skal
sveise i en del fri for rust, maling, fett,
etc.
• Med avstengt maskin koble elkablen
til skjærebrennerbryter med simbol -
(negativ) (pos. 1, fig. D).
• Koble gassrøret fra skjærebrenneren
(pos. 2, fig. D).
• Før inn kontaktkobling til skjærebren-
nerbryter (pos. 3, fig. D).
1
5
6
7
8
2
3
4

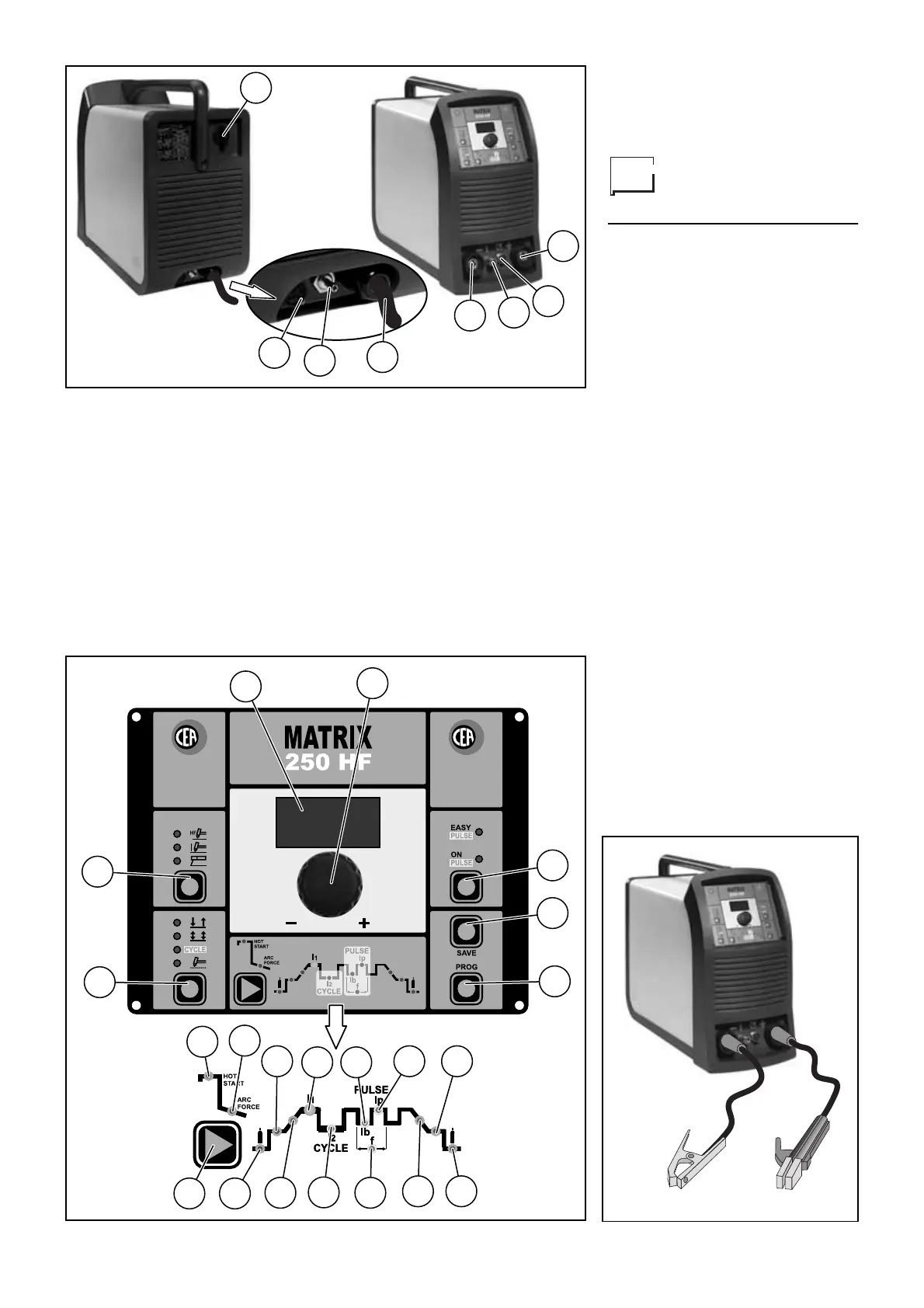

Fig. A
1
2
3
4
5
6
7
8
9
10
11
12
13
20
15
14
17
16
19
18
21
Fig. B
Fig. C
