46
Conexión de los
cables de
soldadura
SOLDADURA ELECTRODO MMA
Efectuar las conexiones, siempre con la
máquina desconectada de la red de
suministro de corriente eléctrica, de los
cables de soldadura a los bornes de
salida (Positivo y Negativo) de la solda-
dora, conectándolos a la pinza y a la
masa, con la polaridad prevista para el
tipo de electrodo que se debe emplear
(Fig. C). Eligiendo las indicaciones pro-
vistas por el fabricante de los electro-
dos, los cables de soldadura deben ser
lo más cortos posible, deben estar cer-
canos los unos a los otros, colocados al
nivel del suelo o cerca del mismo.

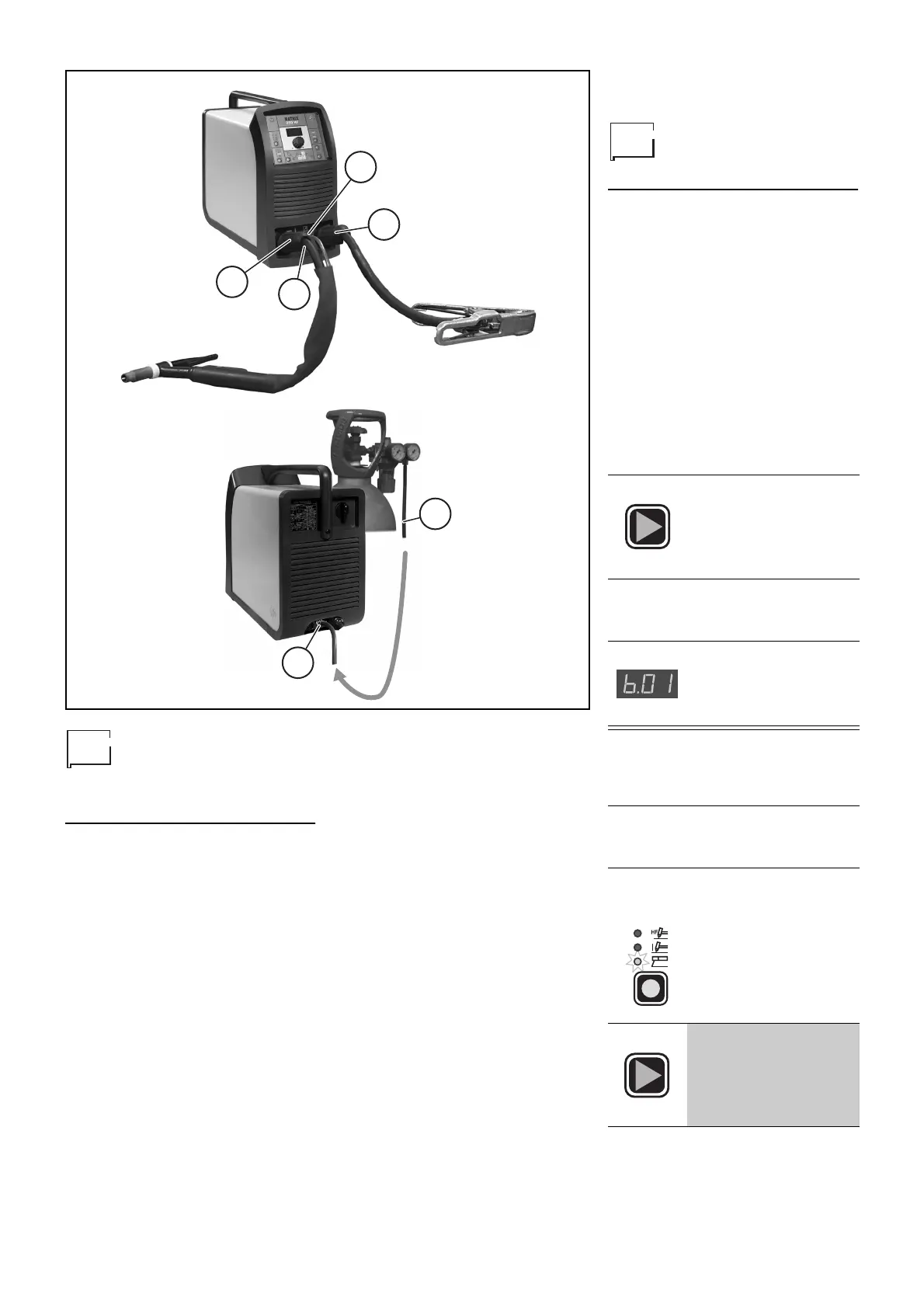

SOLDADURA TIG
• Conectar el tubo de gas proveniente
de la parte posterior de la maquina al
cilindro del gas Argon al abrirlo (pos.
5, fig. D).
• Cuando la maquina esté apagada,
conectar el cable de tierra a la
conéxion rapida contraseñada con el
simbolo + (positivo) (pos. 3, fig. D).
• Conectar la relativa pinza de tierra a la
pieza a soldar o al plano porta-piezas
en zona libre de oxidación, barniz,
grasa, etc.
• Cuando la maquina esté apagada,
conectar el cable de potencia a la
conéxion rapida contraseñada con el
simbolo - (negativo) (pos. 1, fig. D).
• Conectar el tubo de gas de la antor-
cha al enchufe (pos. 2, fig. D).
• Insertar el conector pulsador antorcha
el el enchufe (pos. 3, fig. D).
LA PIEZA QUE SE DEBE SOLDAR
La pieza que se debe soldar debe estar
siempre conectada a tierra para reducir
las emisiones electromagnéticas. Es
necesario prestar mucha atención a que
la conexión de tierra de la pieza que se
debe soldar no aumente el riesgo de
accidentes para el usuario o daños a
otros equipos eléctricos. Cuando sea
necesario conectar la pieza que se debe
soldar a tierra, es oportuno efectuar una
conexión directa entre la pieza y la jaba-
lina de tierra. En los países en los cua-
les esta conexión no está permitida,
conectar la pieza que se debe soldar a
la tierra mediante oportunos condensa-
dores de acuerdo a las normas naciona-
les.
Parámetros de
soldadura
ATTENCIÓN: los parámetros indica-
dos por el display y presentes en las
ilustraciones, tienen una función
puramente indicativa.
VISUALIZACIÓN DE LA VERSIÓN
DEL SOFTWARE
El
MATRIX 250 HF
está equipado con
un control digital con a bordo un soft-
ware programado en fábrica. Este soft-
ware se puede someter a continuas
evoluciones y mejoras. El software está
identificado por un número específico,
que se puede visualizar en el display de
la siguiente forma:
SOLDADORA CON ELECTRODO
(MMA)
1)
Premere e mantenere
premuto il tasto Pulse y
mantenga pulsada la
tecla
SET
2)
Ponga en funcionamiento la solda-
dora girando el interruptor de línea
hacia la posición
I
3)
Durante unos segun-
dos el display visua-
liza el tipo de software
a bordo (ej. b.01)
1)
Ponga en funcionamiento la solda-
dora girando el interruptor de línea
hacia la posición
I
2)
Presione el pulsador "proceso de
soldadura" y colóquese en:
•
ELECTRODO
para la
soldadura de electrodos
básicos con dispositivos
"arc force"
y
"hot
start"
programables por
el usuario.
3)
Presionando en suce-
sión el pulsador
SET
se pueden programar
los siguientes paráme-
tros de soldadura:
2
1
5
5
3
4
Fig. D
