OUDAGE TIG PULSÉ AVEC LA
FONCTION CYCLE ACTIVÉE
Cette fonction permet de souder à 2
niveaux différents de courant pulsé (
I 1 et
I 2 ). Dans ce cas aussi, vous pouvez
effectuer le soudage avec les deux
modes
ON PULSE et EASY PULSE . Si
la fonction
CYCLE est activée vous
devez configurer (non seulement les
paramètres de pulsation
I b , I p , f ) mais
aussi le COURANT DE PIC de 2
ème
niveau ( I 2p ). Les autres paramètres de
pulsation de 2
ème
niveau (COURANT
DE BASE I 2b et FRÉQUENCE) s'obtien-
nent par synergie. La FRÉQUENCE est
constante tandis que le COURANT DE
BASE de 2
ème
niveau ( I 2b ) est propor-
tionnel au rapport entre les courants de
1
er
niveau.
MODE ON PULSE / EASY PULSE
MODE ON PULSE
MODE EASY PULSE
COURANT DE BASE I b (5 ÷ 250 A)
FRÉQUENCE DE PULSATION
f (0,5 ÷
500 Hz)
NOTE: avec la fonction
EASY PULSE activée, si
vous configurez la valeur
d'un paramètre (en géné-
ral
I p ), vous obtenez par
synergie les valeurs des
autres paramètres (
I b , f )
Pour sortir de la phase de
configuration des paramè-
tres de soudage, appuyez
sans lâcher sur la touche
SET pendant 1 seconde
environ
4) Effectuer le soudage TIG PULSÉ
voulu
NOTE: Pendant le sou-
dage, les Del VERT I 1 et
rouge I p restent éclairés
fixement et l'afficheur mon-
tre la valeur du courant uti-
lisé pour souder

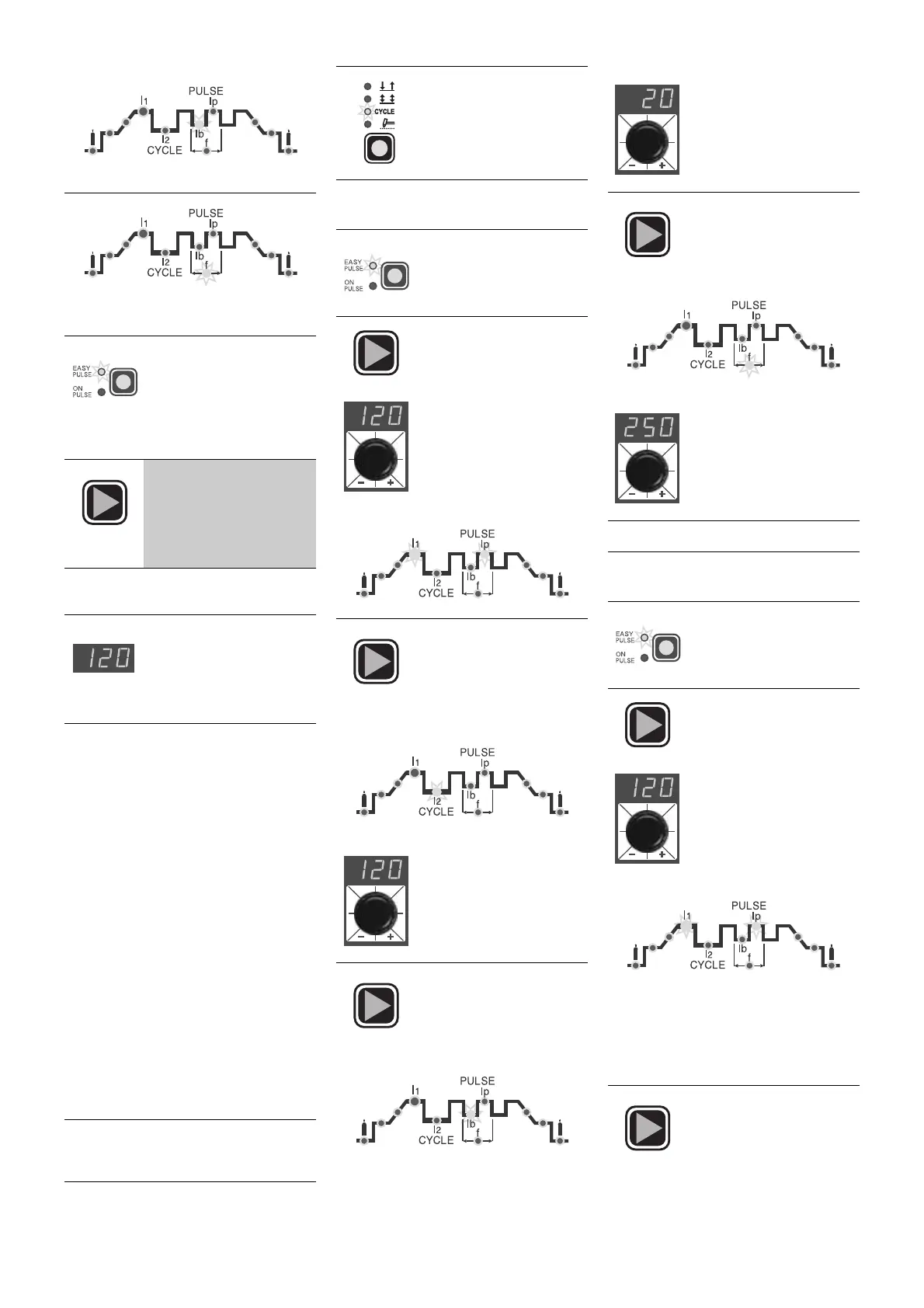

1) Mettez en fonction la soudeuse en
faisant pivoter l’interrupteur de ligne
sur
I
2) Appuyez sur la touche
"mode de soudage" et
placez-vous sur la
fonction CYCLE
3A) Appuyez sur la touche
"pulsation" jusqu'à ce
que la fonction
ON
PULSE s'active
4A) Appuyez sur la touche
SET jusqu'à le DEL
VERT I 1 et le DEL
ROUGE I p clignotent;
faites tourner le bou-
ton prévu à cet effet
pour régler la valeur du
COURANT DE PIC de
1er niveau
I 1p (5 ÷ 250
A).
5A) Appuyez sur la touche
SET jusqu'à ce que cli-
gnote le Del ROUGE
du COURANT DE PIC
de 2
ème
niveau I 2p (5 ÷
200 A)
• Réglez le paramètre en
faisant tourner le bouton
prévu à cet effet
6A) Appuyez sur la touche
SET jusqu'à ce que cli-
gnote le DEL ROUGE
du COURANT DE
BASE de 1
er
niveau
• Réglez le paramètre en
faisant tourner le bouton
prévu à cet effet
7A) Appuyez sur la touche
SET jusqu'à ce que cli-
gnote le DEL ROUGE
de la FRÉQUENCE DE
PULSATION
• Réglez le paramètre en
faisant tourner le bouton
prévu à cet effet
ATTENTION: allez en 8)
3B)
Appuyez sur la touche
"pulsation" jusqu'à ce
que la fonction
EASY
PULSE s'active
4B) Appuyez sur la touche
SET jusqu'à le DEL
VERT
I 1 et le DEL
ROUGE I p clignotent;
faites tourner le bou-
ton prévu à cet effet
pour régler la valeur du
COURANT DE PIC de
1er niveau
I 1p (5 ÷ 250
A).
ATTENTION: avec la fonction EASY
PULSE
active, réglez la valeur du
COURANT DE PIC de 1
er
niveau ( I 1p )
de façon à obtenir en synergie les
valeurs des autres paramètres de 1
er
niveau (
I 1b , f )
5B) Appuyez sur la touche
SET jusqu'à ce que cli-
gnote le DEL ROUGE
du COURANT DE PIC
de 2
ème
niveau I 2p
