CEA MATRIX 250 HF - Page 55

55
Pos. 2 Voedingskabel lasapparaat
Pos. 3 Gastoevoeraansluiting
Pos. 4 Een tussenstuk voor de aan-
sluiting van het koelsysteem.
Pos. 5 Snelkoppeling positieve polari-
teit
Pos. 6 Verbindingsstuk voor hulp-
werkstukken TIG-lassen (las-
spuit-knop, pedaal voor bedie-
ning op afstand, etc.)
Pos. 7 Snelkoppeling verbinding van
de gasbuis van de TIG-lasspuit
Pos. 8 Snelkoppeling negatieve pola-
riteit
FRONTPANEEL (fig. B)
Pos. 1
lasstand-knop: 2 TIJDEN, 4
TIJDEN, CYCLE, PUNTLAS-
SEN
Pos. 2 lasproces-knop: TIG met HF-
ontsteking, TIG met "lift"-type
ontsteking, ELEKTRODE
Pos. 3 Digitaal display voor het van
tevoren instellen en voor de
weergave van alle parame-
ters. Het display vervult tevens
de functie van digitale ampère-
meter
Pos. 4 Digitale regeling/bediening van
alle lasparameters
Pos. 5 Gepulseerde TIG keuzescha-
kelaar en EASY PULSE
Pos. 6 Knop SAVE , voor het opslaan
van de parameters en de sol-
deerprogramma's.
Pos. 7 Knop PROG , voor het oproe-
pen van de parameters en de
soldeerprogramma's.
Pos. 8 Rode led POST GAS-functie
Pos. 9 Rode led EINDSTROOM-func-
tie
Pos. 10 Rode led SLOPE DOWN-func-
tie
Pos. 11 Rode led PIEKSTROOM (Ip)-
functie - alleen actief als
PULSE-functie ingeschakeld
Pos. 12 Rode led PULSATIE-FRE-
QUENTIE (f)-functie - alleen
actief als PULSE-functie inge-
schakeld
Pos. 13 Rode led BASISSTROOM (Ib)-
functie - alleen actief als
PULSE-functie ingeschakeld
Pos. 14 RODE LED STROOM (I2) 2E
NIVEAU-functie- alleen actief
als CYCLE-functie ingescha-
keld
Pos. 15 GROENE LED PRIMAIRE
STROOM (I1)-functie
Pos. 16 Rode led SLOPE UP-functie
Pos. 17 Rode led BEGINSTROOM-
functie
Pos. 18 Rode led PRE-GAS-functie
Pos. 19 Rode knop met ARC FORSE
functie.
Pos. 20 Knop SET , om de soldeerpara-
meters te kiezen.
Pos. 21 Rode knop met HOT START
functie.
1
5
6
7
8
2
3
4

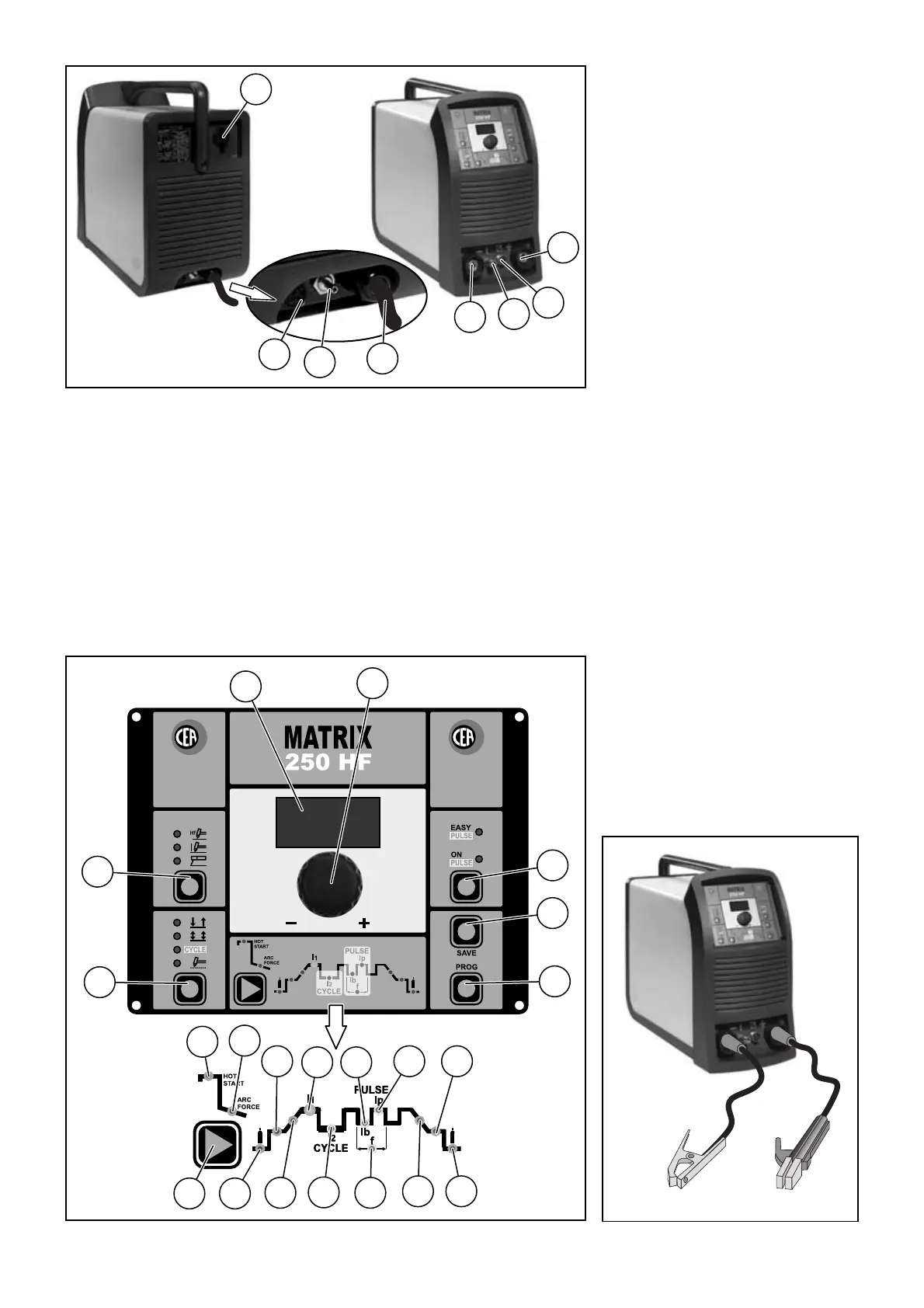

Fig. A
1
2
3
4
5
6
7
8
9
10
11
12
13
20
15
14
17
16
19
18
21
Fig. B
Fig. C
