65
Pos. 2
Cabo de alimentação da solda
Pos. 3
Junta de entrada do gás de
soldagem
Pos. 4
Conector para a alimentação
da instalação de arrefeci-
mento.
Pos. 5
Acoplamento rápido polari-
dade positiva
Pos. 6
Conector para comandos auxi-
liários de soldagem TIG (botão
maçarico, pedal para comando
remoto, etc.)
Pos. 7
Acoplamento rápido da cone-
xão do tubo do gás do maça-
rico TIG
Pos. 8
Acoplamento rápido polari-
dade negativa

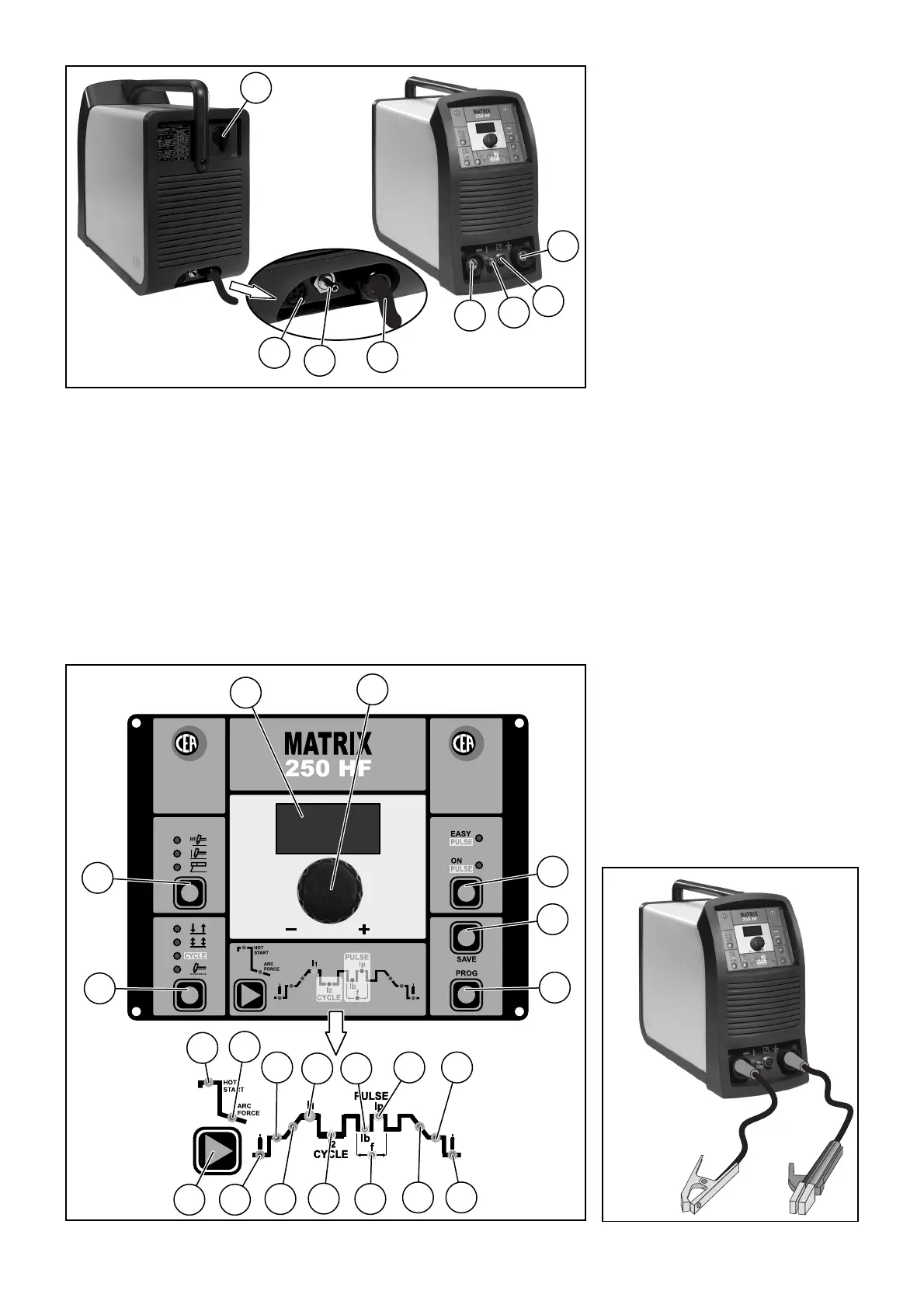

PAINEL DIANTEIRO (fig. B)
Pos. 1
Botão "modo de soldagem". 2
TEMPOS, 4 TEMPOS,
CYCLE, SOLDAGEM POR
PONTOS
Pos. 2
Botão "processo de solda-
gem". TIG com disparo HF,
TIG com disparo tipo
"lift"
,
ELÉCTRODO
Pos. 3
Display digital para o ajuste
prévio e a visualização de
todos os parâmetros. Aliás, o
display desempenha a função
de amperímetro digital
Pos. 4
Regulação / controlo digital de
todos os parâmetros de solda-
gem
Pos. 5
Seleccionador TIG a pulsação
e EASY PULSE
Pos. 6
Botão
SAVE
, indicado para
salvar os parâmetros e os pro-
gramas de soldagem.
Pos. 7
Botão
PROG
, indicado para
chamar os parâmetros e os
programas de soldagem.
Pos. 8
Led vermelho função PÓS-
GÁS
Pos. 9
Led vermelho função COR-
RENTE FINAL
Pos. 10
Led vermelho função SLOPE
DOWN
Pos. 11
Led vermelho função COR-
RENTE DE PICO (Ip) - activo
só tendo a função PULSE
inserida
Pos. 12
Led vermelho função FRE-
QUÊNCIA DE PULSAÇÃO (f) -
activo só tendo a função
PULSE inserida.
Pos. 13
Led vermelho função COR-
RENTE BÁSICA (Ib) - activo
só tendo a função PULSE
inserida.
Pos. 14
LED VERMELHO função
CORRENTE (I2) 2° NÍVEL -
activo só tendo a função
CYCLE inserida.
Pos. 15
LED VERDE função COR-
RENTE PRINCIPAL (I1)
Pos. 16
Led vermelho função SLOPE
UP
Pos. 17
Led vermelho função COR-
RENTE INICIAL
Pos. 18
Led vermelho função PRÉ-
GÁS
Pos. 19
Led vermelho função ARC
FORCE.
Pos. 20
Botão
SET
, indicado para
seleccionar os parâmetros de
soldagem.
Pos. 21
Led vermelho função HOT
START.
1
5
6
7
8
2
3
4
Fig. A
1
2
3
4
5
6
7
8
9
10
11
12
13
20
15
14
17
16
19
18
21
Fig. B
Fig. C
