SECTION 9 WIRING DIAGRAMS
i5 Wired
Closing Safety
Beams
9. Wired Opening Safety Beams
IRB Receiver
12V/24V
i5 Wired
Safety Beams
COM
N/C
N/O
12V/24V
12V/24V
12V/24V
Wired
IRB
Transmitter

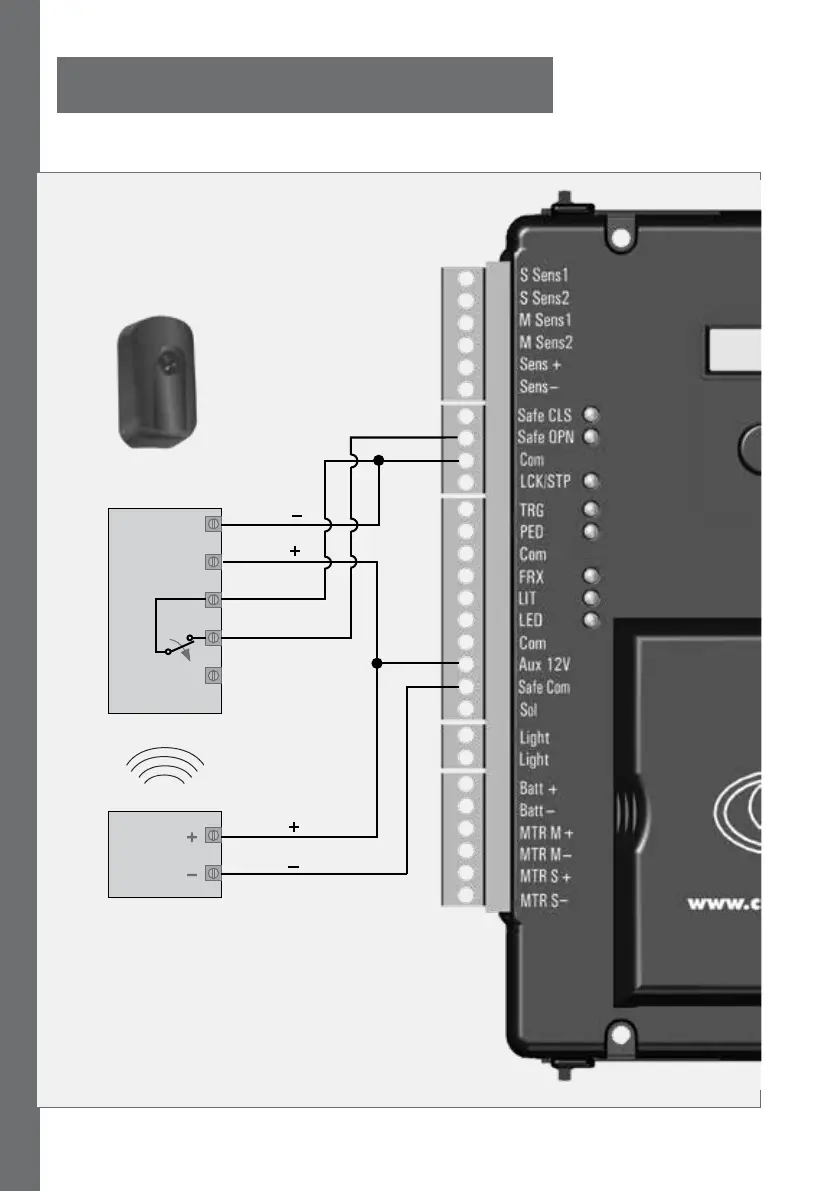

FIGURE 11. WIRED OPENING SAFETY BEAMS
