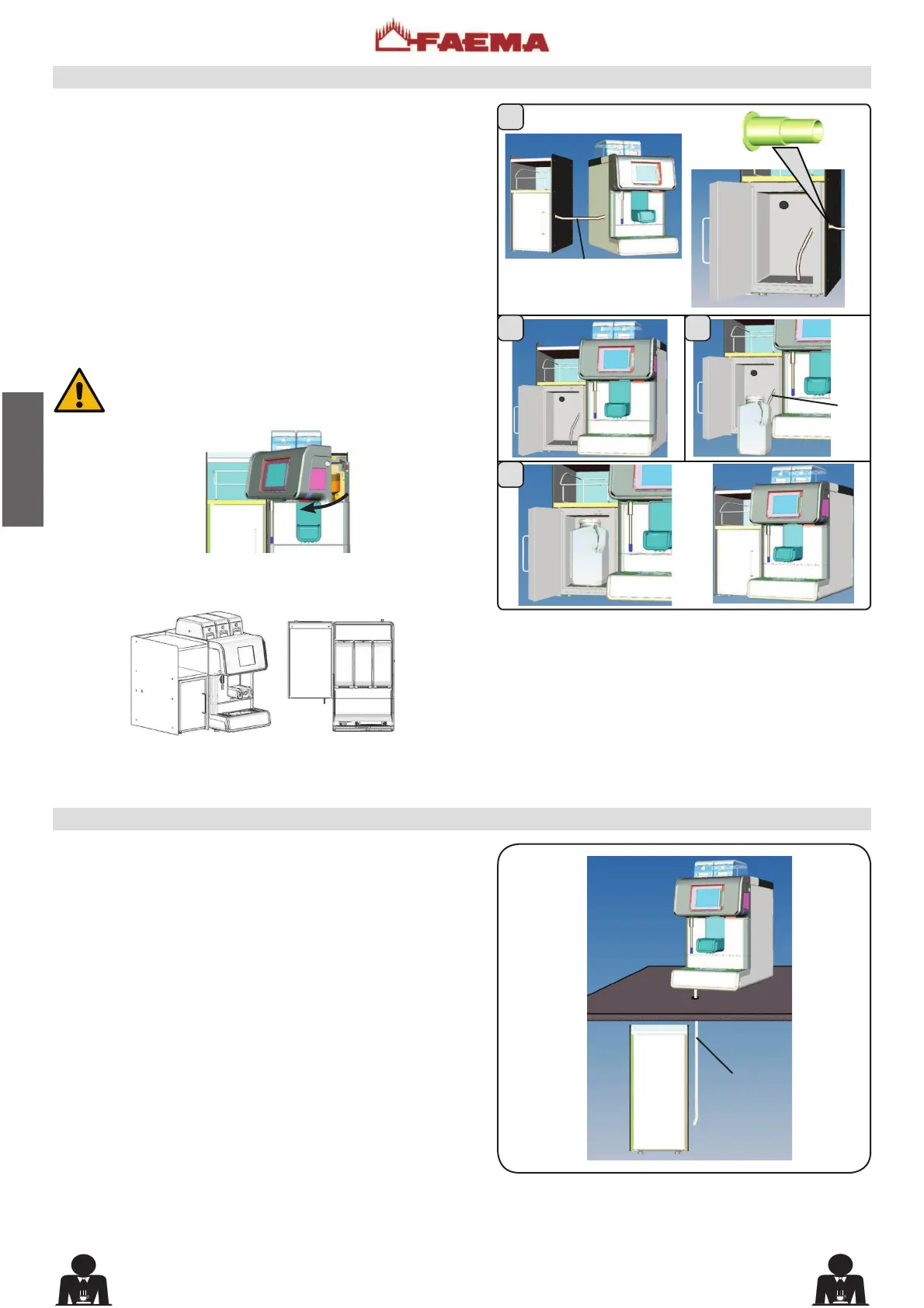

Pour relier le Modulo Milk + Cup à la machine, procéder
comme suit:
1) introduire le petit tuyau d’aspiration de lait (),
provenant de la machine, dans le conduit (C) placé
dans le trou prévu à cet effet du Modulo Milk + Cup;
2) approcher le module à la machine comme indiqué dans
OD¿JXUHHQV¶DVVXUDQWTXHOHFRQGXLWC) s’enfonce dans
le trou latéral de la machine;
3)
introduire le tuyau d’aspiration () dans le récipient du
lait;
4) introduire le récipient du lait dans le
Modulo Milk + Cup
et fermer la porte.
Prêter particulièrement attention à bien relier le
Modulo Milk + Cup à la machine: le tableau de
bord des commandes doit pouvoir s’ouvrir.
L’accouplement correct est indiqué comme suit:
La machine, peut être reliée non seulement au Modulo
Milk + Cup mais aussi à un appareil générique pour la
conservation du lait.
Le mainteneur peut être placé dans une position
différente par rapport à celle du Modulo Milk + Cup;
comme par exemple, dans le dessin ci-contre qui illustre
l’accouplement avec un mainteneur placé sous le plan
d’appui de la machine.
Note: dans ce cas, le tuyau d’aspiration du lait (40) provient
de la base de la machine et non du côté, comme c’est le
cas avec le Modulo Milk + Cup.
L’opération de branchement du tuyau du lait est effectuée
par un technicien installateur.
Accouplement Machine - Modulo Milk + Cup
Accouplement Machine – mainteneur de frigo générique
