Cisco Aironet 1552 Series for Hazardous Locations Installation Guide
Chapter 1 Overview
Hardware Features
1552SA/SD Antenna Ports
Figure 1-8 shows the antenna port locations for model AIR-CAP1552SA/SD-x-K9.
Figure 1-8 External Antenna Port Locations for Access Point Model AIR-CAP1552SA/SD-x-K9
1552WU Antenna Ports

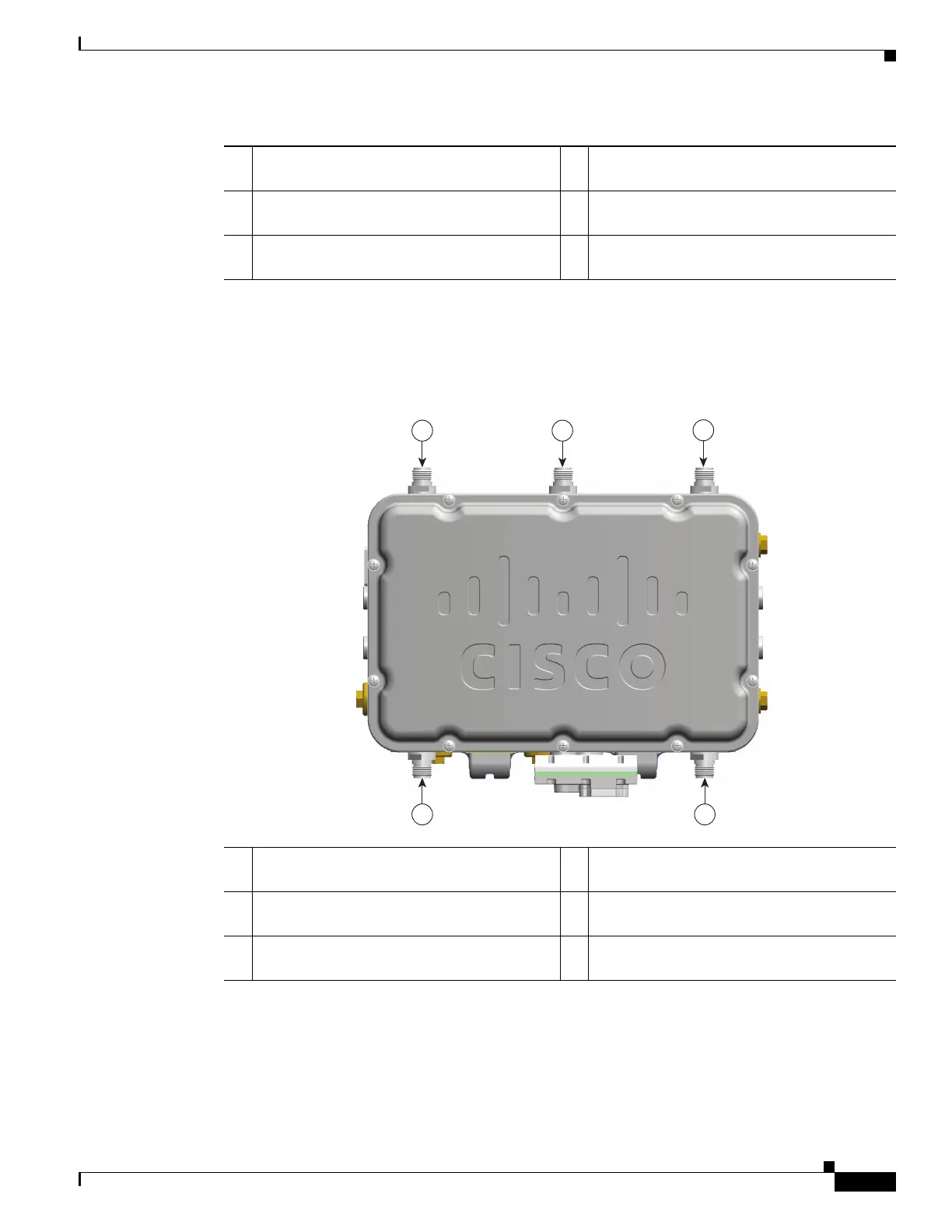

Figure 1-9 shows the antenna port locations for model AIR-CAP1552WU-x-K9.
1 Not used 4 Antenna port 6- Type N connector 2.4/5 GHz
Tx/Rx
2 Not used 5 Antenna port 5 - Type N connector 2.4/5 GHz
Rx
3 Not used 6 Antenna port 4- Type N connector 2.4/5 GHz
Tx/Rx
1 Antenna port 1- Type N connector Wi-Fi 2.4/5
GHz TX/RX
4 Antenna port 6- Type N connector ISA100
Wireless and WirelessHART 2.4 GHz TX/RX
2 Antenna port 2- Type N connector Wi-Fi 2.4/5
GHz RX
5 Antenna port 4- Type N connector ISA100
Wireless and WirelessHART 2.4 GHz RX
3 Antenna port 3- Type N connector Wi-Fi 2.4/5
GHz TX/RX
331878
1
23
45
