Paso 2: Incorporación del caucho-base RSP
• Quitar la mantilla de caucho.
• En caso necesario, colocar alzas calibradas en el comienzo del cilindro de manti-
lla de caucho. Para determinar el espesor de revestimiento véase la página 124
(Fig. 1).

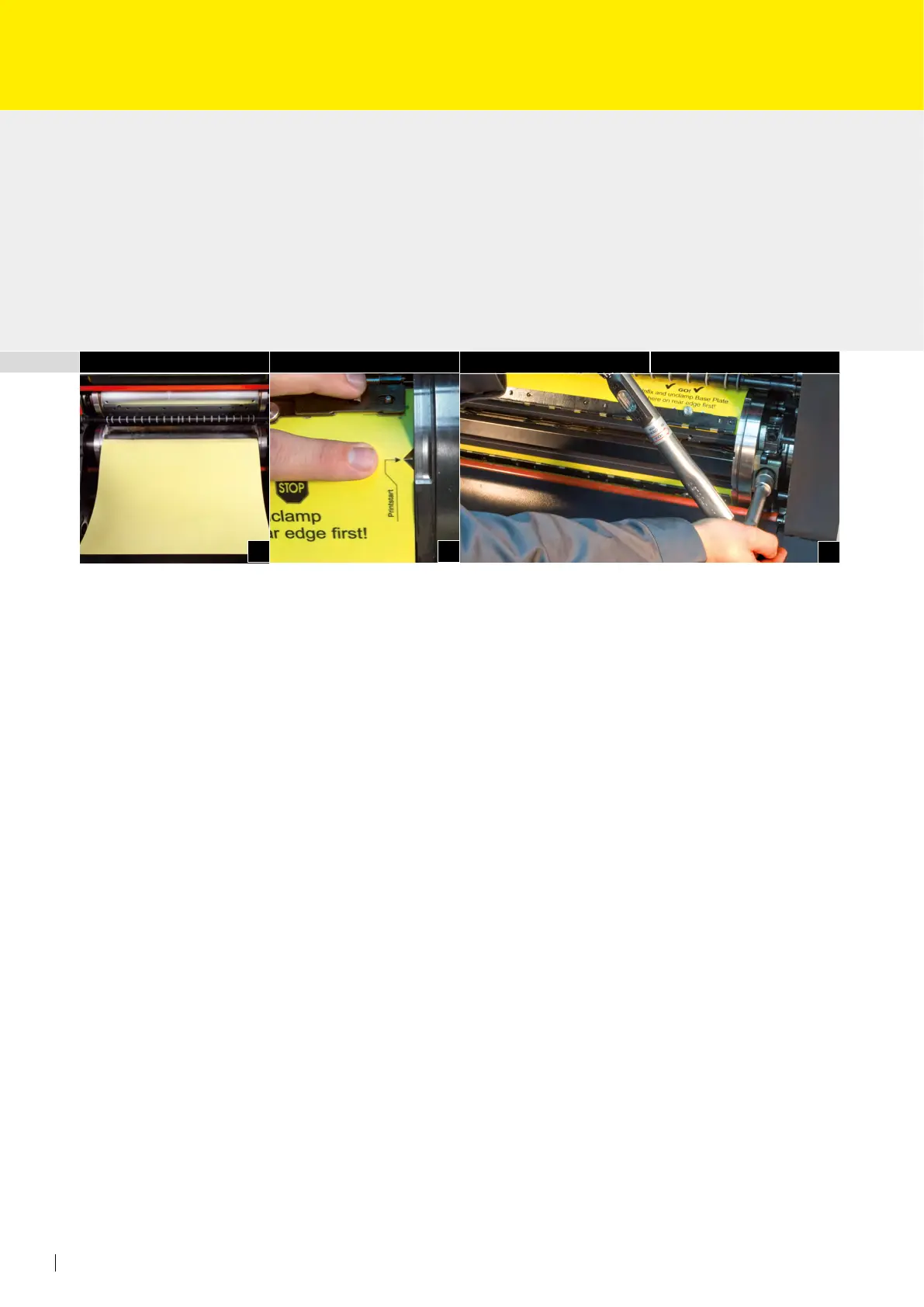

• Colocar el caucho-base RSP con el lado de comienzo de impresión (Printstart) en el
árbol delantero de sujeción de la mantilla de caucho del cilindro de mantilla de cau-
cho.
• ¡Girar el árbol de sujeción de mantilla de caucho de tal modo que la marca de posi-
ción del caucho-base RSP (Printstart) coincida con la línea de comienzo de impresión
del cilindro de mantilla de caucho (Fig. 2)!
• Hacer entrar el caucho-base RSP junto con las alzas calibradas mediante movimiento
intermitente hacia adelante. Colocar el caucho-base RSP en el árbol trasero de suje-
ción de mantilla de caucho y tensar en el borde trasero empleando una llave dinamo-
métrica con 25 Nm. Volver a controlar la marca de posición delantera (Fig. 3).
Advertencia:
¡La marca de posición del caucho-base RSP (Printstart) debe coincidir con la línea de
comienzo de impresión del cilindro de mantilla de caucho!
¡Un manejo indebido puede provocar daños en el cilindro de contrapresión o el cilindro
de mantilla de caucho!
Al desmontar el caucho-base RSP preste atención asimismo a la marca Printstart.
Retirar el caucho-base RSP primero por el árbol trasero de sujeción de la mantilla de caucho.
Mantener la posición de comienzo de impresión (Printstart) hasta la retirada completa del
caucho-base RSP.
Las correcciones formales no deben efectuarse mediante avance y retroceso del caucho-
base RSP.
