CITO RSP System 2.0 - XL 105 Unidad de Barnizado

110
Manual de instrucciones
4
3
2
1
4.4 XL 105 Unidad de barnizado
Atención: La chapa para estampación de registro debe utilizarse siempre con una
alza adicional.
¡No utilice este soporte con la hoja milimetrada de posicionamiento!
Aplicación con la hoja milimetrada de posicionamiento
Atención: Antes de iniciar el montaje, je el ajuste basto del registro a la posición 0.

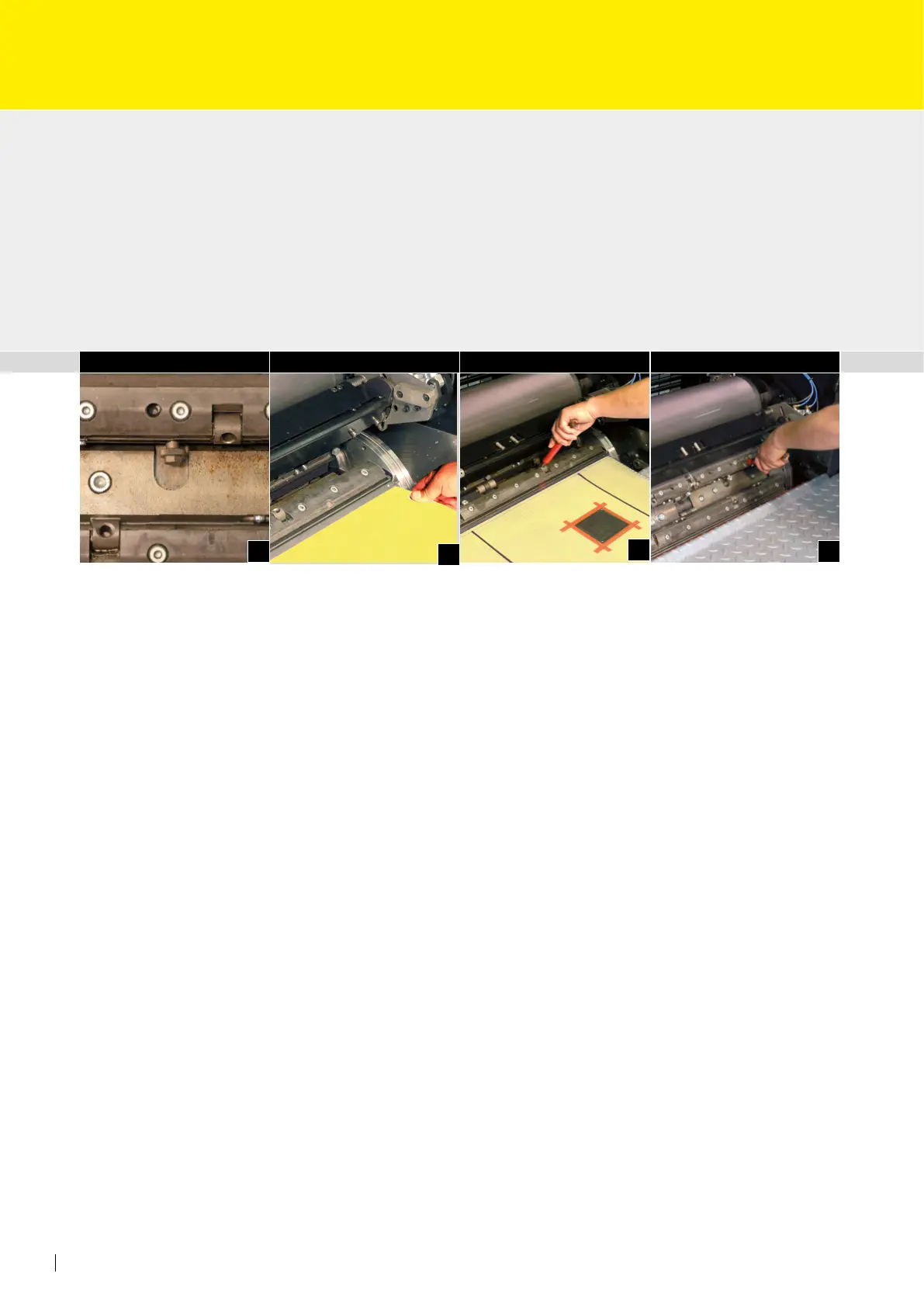

(Fig. 1)
• Desmonte el rodillo distribuidor.
• Retire la cubierta del canal del cilindro portamantillas de barnizado.
• Aoje el eje tensor del cilindro portamantillas de barnizado.
• Retire la mantilla de caucho/barnizado y las alzas.
• Fije la placa base RSP de 1,90 mm de espesor en la guía de sujeción de las alzas y
engánchela en la máquina. (Fig. 2)
• Por favor compruebe que no hay ninguna alza adherida al cilindro portamantillas y, si
así fuera, retírela.
• Inserte la hoja milimetrada de posicionamiento preparada en el dispositivo de suje-
ción delantero, compruebe la correcta instalación en el perno de registro, y cierre las
excéntricas en el dispositivo de sujeción delantero. (Fig. 3)
• Haga deslizar la hoja milimetrada de posicionamiento hacia delante mediante la tecla
de avance.
• Inserte la hoja milimetrada de posicionamiento en el dispositivo de sujeción trasero,
encienda el rodillo de presión manual y después cierre la excéntrica central. A conti-
nuación, cierre las excéntricas a derecha e izquierda. (Fig. 4)
• Vuelva a aojar el rodillo de presión manual y neumático.
• Tense la hoja milimetrada de posicionamiento con una llave de ajuste dinamométrica
a 25 N m. (Fig. 5)
• Coloque la cubierta del canal del cilindro portamantillas de barnizado.
