4.4 XL 105 Groupe de vernissage
Attention : Si une tôle de découpe de repérage est utilisée, un habillage supplémen-
taire est requis. Celui-ci ne doit pas être utilisé en présence d‘un lm de position-
nement !

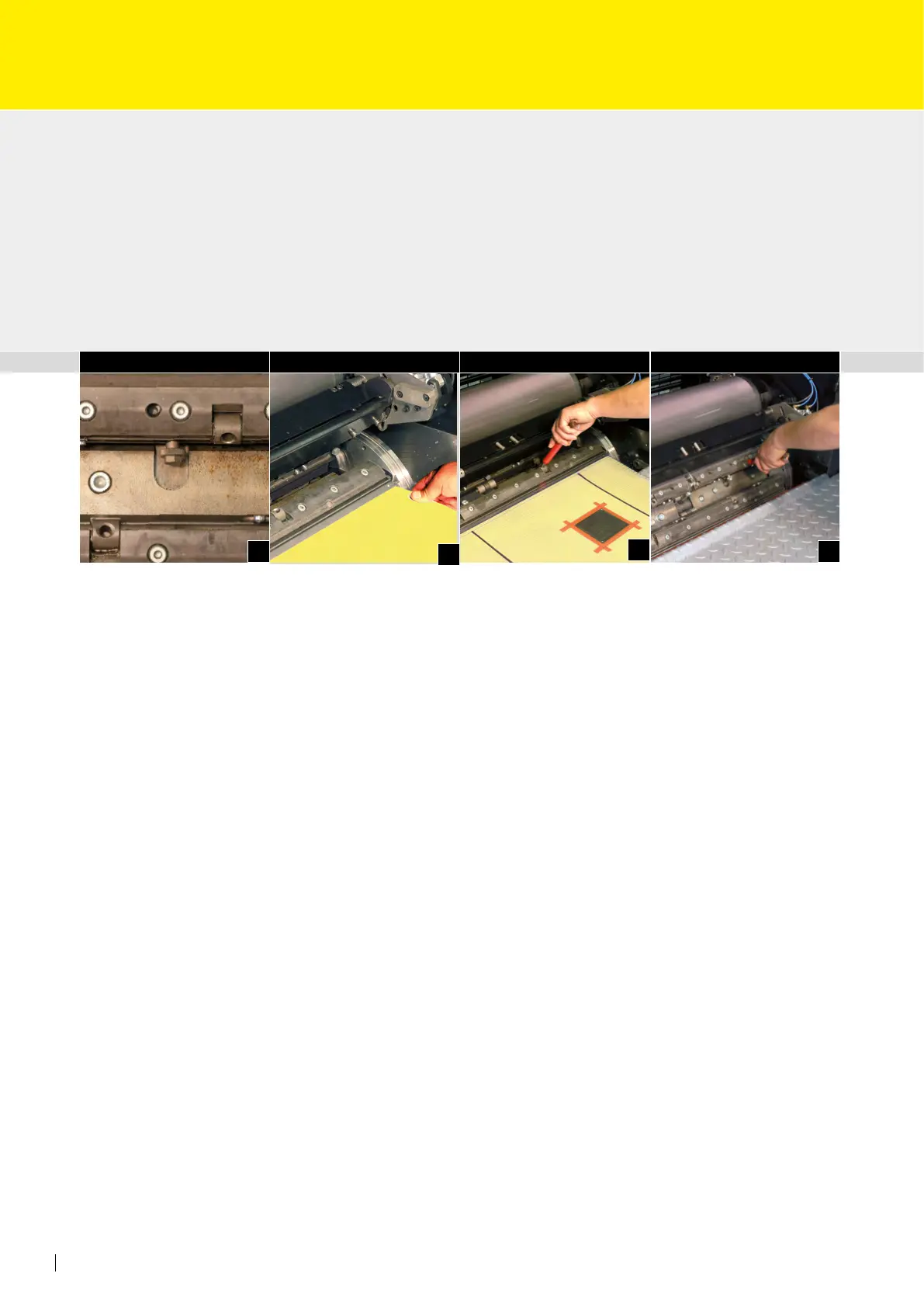

Utilisation en combinaison avec un lm de positionnement
Attention :Avant le montage, mettre le réglage de repérage grossier en position
zéro (Fig. 1).
• Démonter le rouleau tramé
• Enlever le recouvrement du canal du cylindre de blanchet de vernissage
• Détendre les arbres de serrage du cylindre de blanchet de vernissage
• Enlever le blanchet de vernissage/la plaque de vernissage et les habillages
• Fixer la plaque de base RSP de 1,90 mm d‘épaisseur dans la barrette de xation d‘ha-
billage et l‘accrocher dans la machine (Fig. 2).
• Veiller à ce qu‘aucune feuille d‘habillage ne soit collée sur le cylindre porte-blanchet
étant donné que sinon, il faut enlever les feuilles d‘habillage qui y sont collées dessus.
• Pousser le lm de positionnement préparé dans le dispositif de calage avant et veiller
au bon contact des boulons de repérage ; fermer l‘excentrique de calage sur le dispo-
sitif de calage avant (Fig. 3).
• Faire avancer le lm de positionnement en marche avant.
• Mettre le lm de positionnement dans le dispositif de calage arrière, mettre le rouleau
presseur manuel en pression puis fermer l‘excentrique de calage médian. Ensuite, fer-
mer les excentriques de gauche et de droite (Fig. 4).
• Desserrer de nouveau le rouleau presseur à actionnement manuel et pneumatique.
• Serrer le lm de positionnement avec 25 Nm en utilisant une clé dynamométrique
(Fig. 5)
• Fixer le recouvrement du canal du cylindre de blanchet de vernissage
