4.7 manroland 700 Unidad impresora
Preparación adicional:
• Coloque el cilindro de cliché mediante los relojes de ajuste en el lado de accionamien-
to y servicio a la máxima distancia del cilindro portamantillas.
• Adhiera la chapa de protección del cilindro de impresión (contrapresión) como se
describe en el Capítulo 3, paso I.
• Ajuste el espesor del material a imprimir para la primera copia (sin parche de soft-
ware) a 0,35 mm y regule la presión de la correspondiente unidad de impresión a
-0,10 mm de compresión adicional, de modo que se genere una distancia de 0,35 mm
entre el cilindro de mantilla de la altura de los aros guía y la supercie del cilindro de
impresión (contrapresión). Esto equivale a 0,10 mm respecto a la supercie de la cha-
pa protectora del cilindro de impresión (contrapresión).
Montaje de la placa base
• Retire la mantilla.

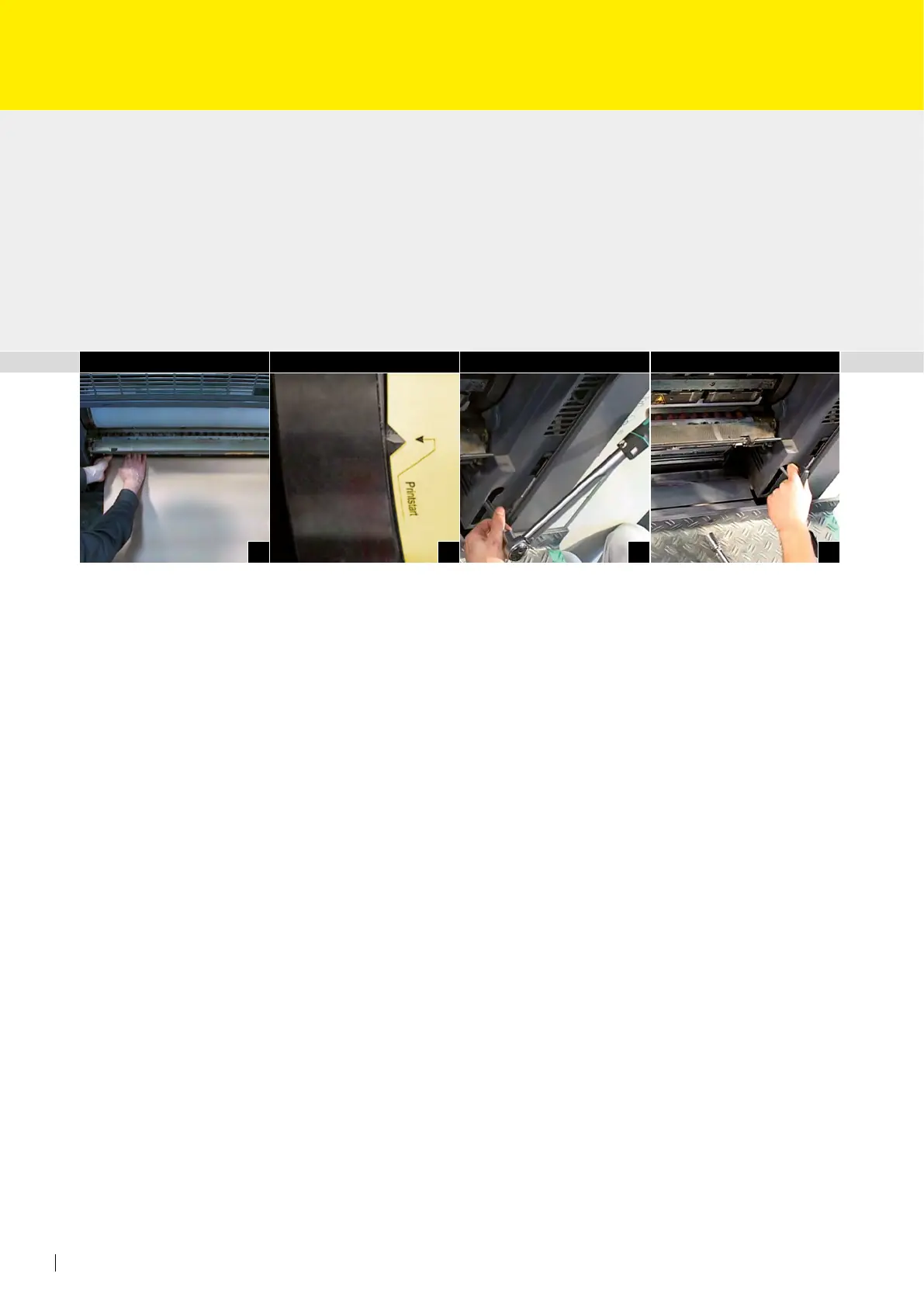

• Cuelgue el juego de alzas calibradas en el inicio del cilindro portamantillas (Fig. 1);
observe la información y los diagramas más adelante. (Fig. 5 y 6)
• Enganche el lado del inicio de impresión (Printstart) de la placa base RSP en el eje ten-
sor de la mantilla delantero del cilindro de mantilla.
• Gire ahora el eje tensor de la mantilla de manera que la marca de posición de la pla-
ca base (Printstart) coincida con la línea de inicio de impresión del cilindro de manti-
lla. (Fig. 2)
• Haga deslizar la placa base RSP hacia delante junto con el juego de alzas calibradas
RSP mediante la tecla de avance. Cuelgue la placa base RSP en el eje tensor de la man-
tilla trasero y ajuste la tensión a 25 N m con una llave de ajuste dinamométrica. (Fig. 3)
• Controle de nuevo la marca de posición delantera.
• Cierre los tornillos de seguridad del eje tensor de la mantilla en el borde delantero y
trasero. (Fig. 4)
