Bedienungsanleitung
321
Achtung: Beim Einsatz eines Registerstanzblechs ist eine Unterlage mit einer Dicke
von 1,2 mm (graue RSP-Registerstanzblech-Unterlage) notwendig. Diese darf beim
Einsatz der Standfolie nicht verwendet werden! Beim Einsatz einer Standfolie ist eine
Unterlage mit einer Dicke von 0,9 mm (transparenter RSP-Unterlagebogen) notwen-
dig. Diese darf beim Einsatz des Registerstanzblechs nicht verwendet werden!
Einsatz mit Standfolie
• Rasterwalze ausbauen
• Schutzabdeckung des Lacktuchzylinders entfernen
• Gummituch entfernen

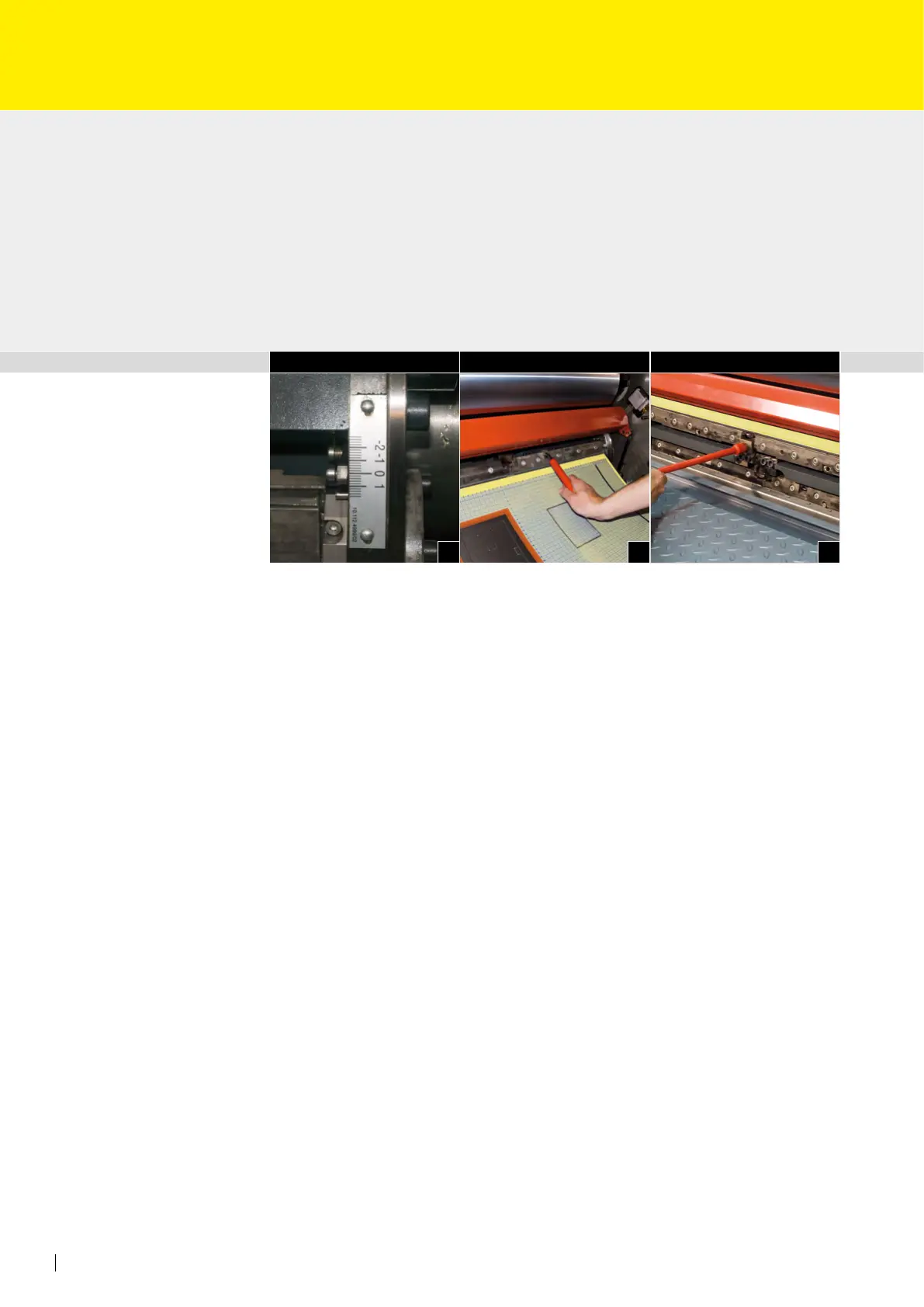

• Zeiger des Druckanfangs auf Bedienerseite auf + 0,4 mm (2 Striche) stellen (Abb. 1)
• Vorderen und hinteren Klemmexzenter öffnen
• 2 RSP-Unterlagebogen je 0,45 mm in Pass- und Halteleiste befestigen. Bitte beach-
ten, dass keine Unterlagefolien auf den Gummituchzylinder geklebt sind, sonst ggf. die
Unterlagen entsprechend anpassen.
• Halteleiste in die Bohrungen des Zylinderkanals stecken
• Kunststoffbasisplatte mit Spannschiene in vordere Spannschienenhalterung einsetzen
• Standfolie in vordere Klemmschiene einhängen und Exzenter schließen (Abb. 2)
• Andrückrolle anstellen
• Standfolie einziehen
• Standfolie in hintere Klemmschiene einhängen und Exzenter schließen
• Andrückrolle abstellen
• Standfolie mit Spannschrauben an Hinterkante mit 25 Nm unter Verwendung eines
Drehmomentschlüssels spannen (Abb. 3)
• Vordere Spannwelle bis auf 0-Position spannen
• Standfolienspannung sowie die korrekte Lage der Standfolie und der Unterlagen prüfen
• Schutzabdeckung des Lacktuchzylinders einbauen
4.3 CD 74 / XL 75 Lackwerk
