Bedienungsanleitung
2b
Einsatz mit Registerstanzblech
Hinweis: Die Vorspannung der Lacktuchspannung auf Lacktuch stellen (gelbe Markierung)
• Registerstanzblechunterlageset ARH00024 mit Dicke von 1,20 mm in Unterla-
genklemmung befestigen und Klemmexzenter schließen. Bitte beachten, dass keine
Unterlagefolien auf den Gummituchzylinder geklebt sind, sonst ggf. die Unterlagen
entsprechend anpassen.
• Registerstanzblech in Vorderkante der Registerleiste befestigen und Klemmexzenter

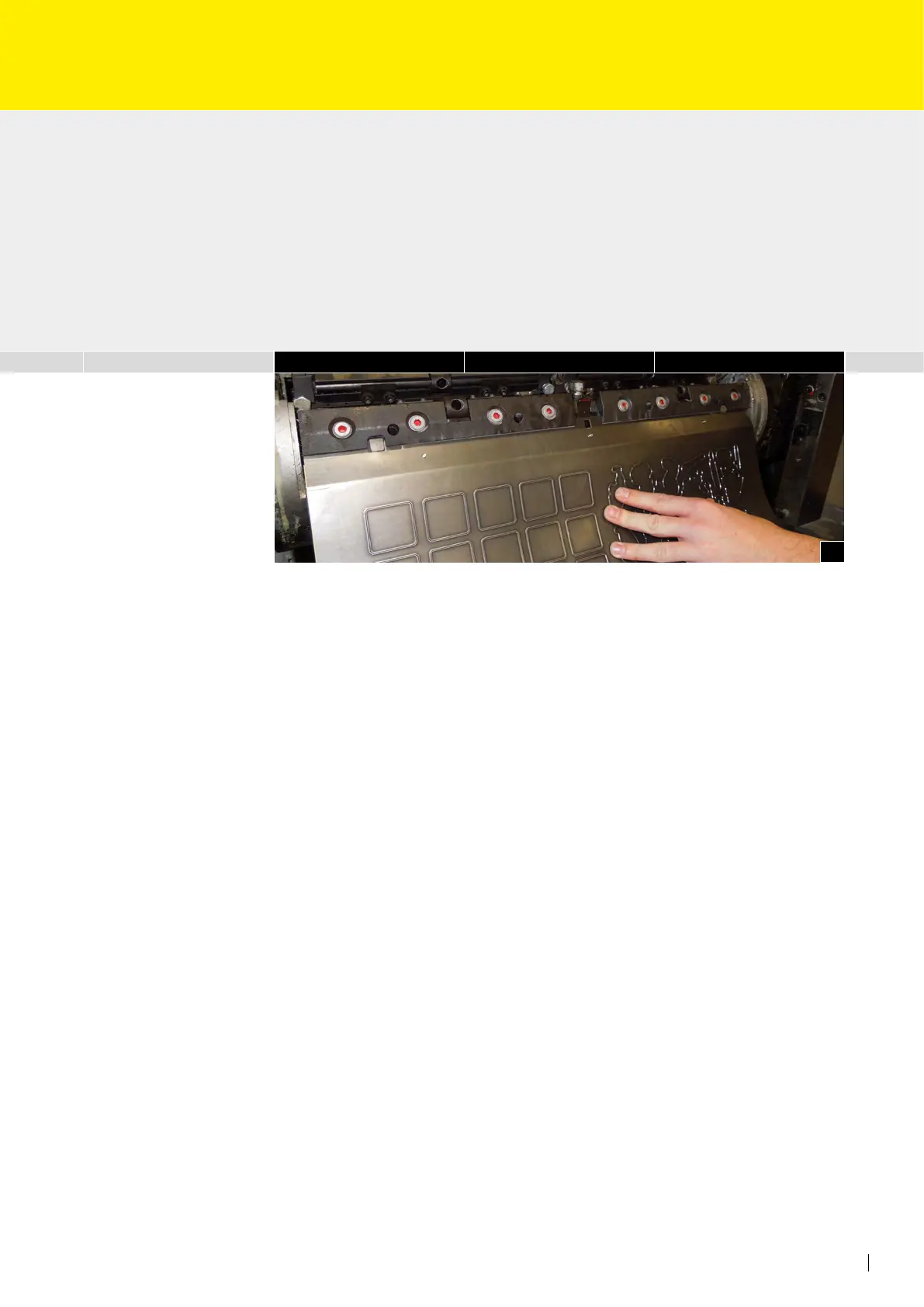

schließen (Abb. 2b)
• Klemmung des Registerstanzblechs überprüfen
• Basisplatte mit den Noppen in die Lochstanzung des Registerstanzblechs hängen
• Andruckrolle anstellen und Registerstanzblech einziehen
• Anpresshilfe anstellen
• Registerstanzblech in hintere Klemmschiene einhängen und Exzenter schließen (Abb. 3)
• Klemmung des Registerstanzblechs überprüfen
• Gummituchspannwellen bis zum weißen Strich spannen (Abb. 4)
• Anpresshilfe und Andruckrolle abstellen
• Spannung des Registerstanzblechs prüfen
