Manuel d’utilisation
432a1
Utilisation d’une feuille de positionnement et d’une plaque de découpe à
registre
Attention : Avant d’installer la feuille de positionnement, desserrer la plaque de vernissage
(la marche à suivre est disponible dans le mode d’emploi de votre presse à imprimer)
et retirer éventuellement le support collé sur le cylindre de la plaque de vernissage. Ne
pas faire fonctionner le système avec d’autres supports, utiliser uniquement les plaques
de base destinées à la feuille de positionnement ou à la plaque de découpe à registre.
• Démonter le rouleau encreur
• Coller la tôle de protection de contre-pression comme mentionné dans la notice
d’utilisation
• Retirer le cache du cylindre du blanchet de vernissage
• Desserrer l’arbre de serrage avant du blanchet
Utilisation avec feuille de positionnement
Remarque : Placer la pré-tension de la tension du blanchet de vernissage sur la plaque

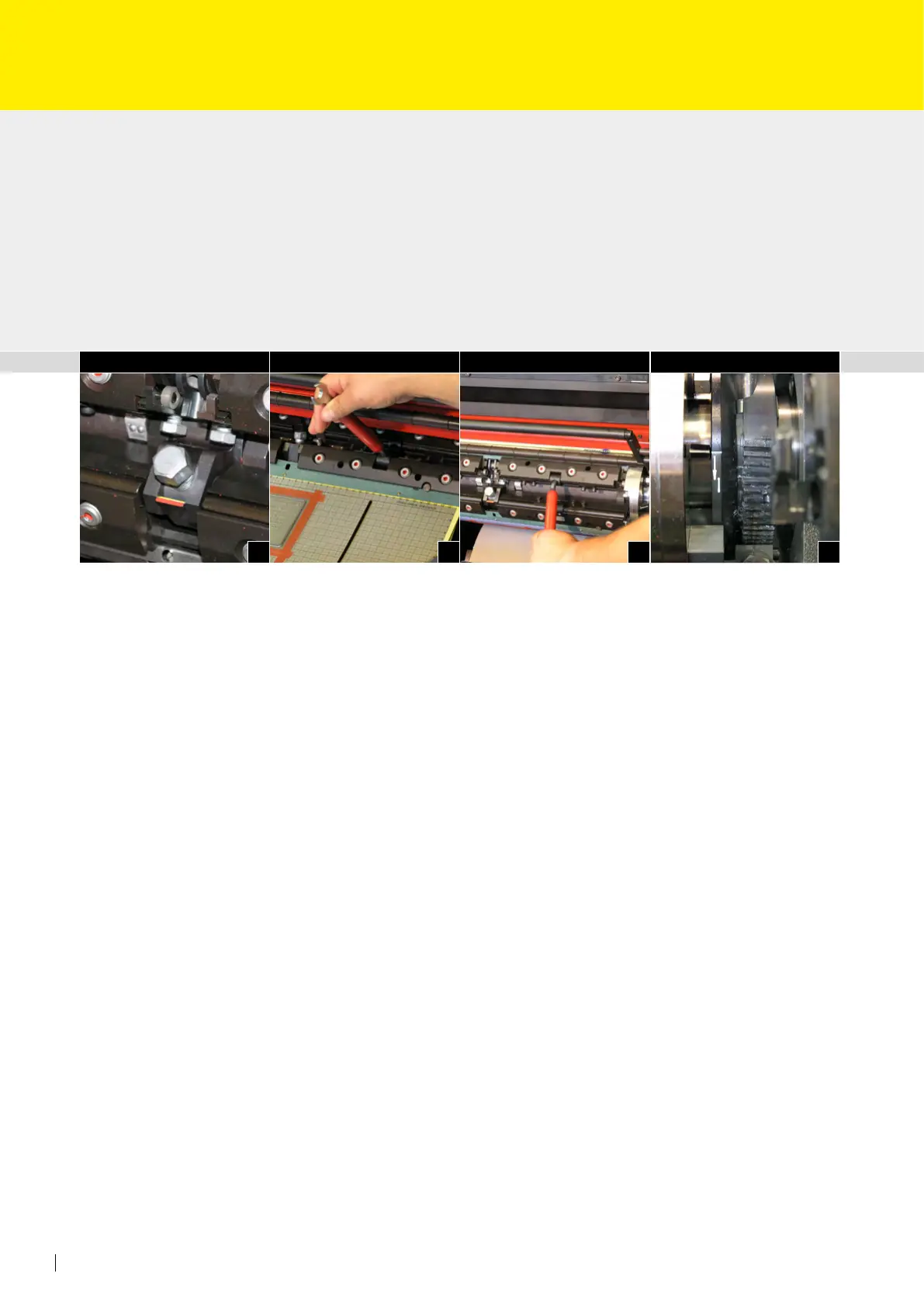

de vernissage en polyester (jusqu’à ce que le marquage soit sur le trait rouge) (Fig. 1)
• Fixer les supports des feuilles de positionnement ARH00023 avec une épaisseur de
0,90 mm dans la xation des supports et fermer l’excentrique de serrage. Veiller à
ce qu’aucune feuille de support ne soit collée sur le cylindre du blanchet, dans le cas
contraire, ajuster les supports.
• Fixer la feuille de positionnement montée dans le bord avant du rail de registre et
fermer l’excentrique de serrage (Fig. 2a)
• Contrôler la xation de la feuille de positionnement
• Suspendre la plaque de base avec les noppes dans la perforation de la feuille de
positionnement
• Ajuster le galet presseur et rentrer la feuille
• Ajuster l’outil de pression
• Suspendre la feuille de positionnement dans le rail de xation arrière et fermer
l’excentrique de serrage (Fig. 3)
• Contrôler la xation de la feuille de positionnement
• Serrer les arbres de serrage du blanchet jusqu’au trait blanc (Fig. 4)
4.2 SM 52 Groupe de vernissage
