• Suspendre la plaque de base RSP sur l’arbre de serrage arrière. Appuyer le rail de
serrage contre la force de ressort des pinces de maintien dans le sens centre du canal
et vers le bas jusqu’à ce que le rail tendeur s’enclenche correctement dans l’arbre de
serrage.
• Serrer la plaque de base RSP sur la vis de serrage en utilisant une clé dynamométrique
à 25 Nm
• Contrôler à nouveau la position de lancement d’impression sur le bord avant
(Fig. 3)
2. Démontage de la plaque de base RSP

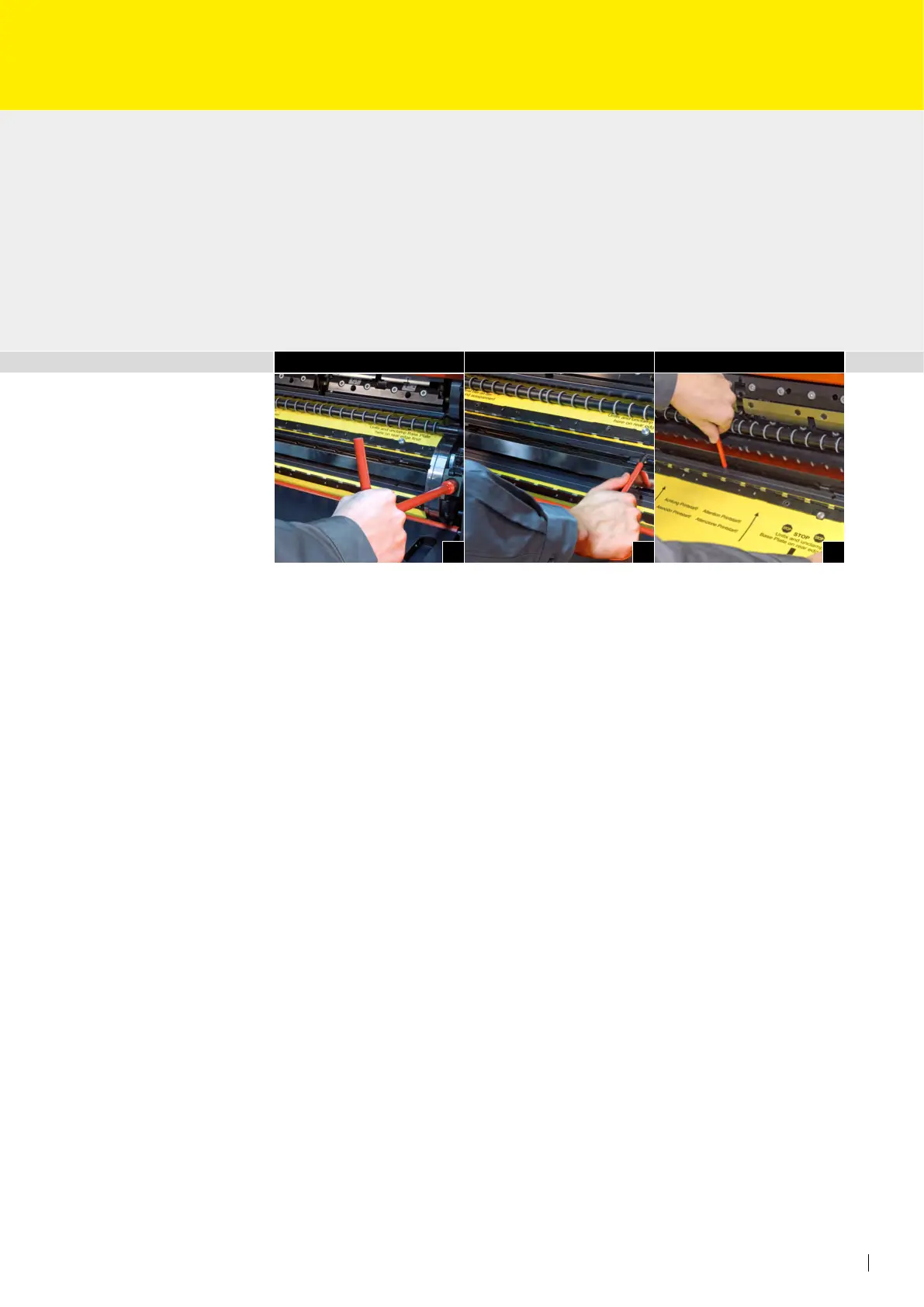

• Ouvrir la vis de serrage du cylindre du blanchet de 3 tours avec la clé à douille (Fig. 4)
• Appuyer vers le bas sur les boulons à ressort à l’aide du mandrin jusqu’à ce que la
plaque de base RSP soit détachée de l’arbre de serrage arrière (Fig. 5)
• Retirer la plaque de base RSP de l’arbre de serrage arrière
• Attention : resserrer la vis de serrage centrale de 3 tours
• Faire avancer par à-coups la plaque de base RSP jusqu’au bord avant
• Desserrer à nouveau la vis de serrage de 3 tours
• Appuyer vers le bas sur les boulons à ressort à l’aide du mandrin jusqu’à ce que la
plaque de base RSP soit détachée de l’arbre de serrage avant (Fig. 6)
• Retirer la plaque de base RSP de l’arbre de serrage avant
