1 2 3
96
Manual de instrucciones
321

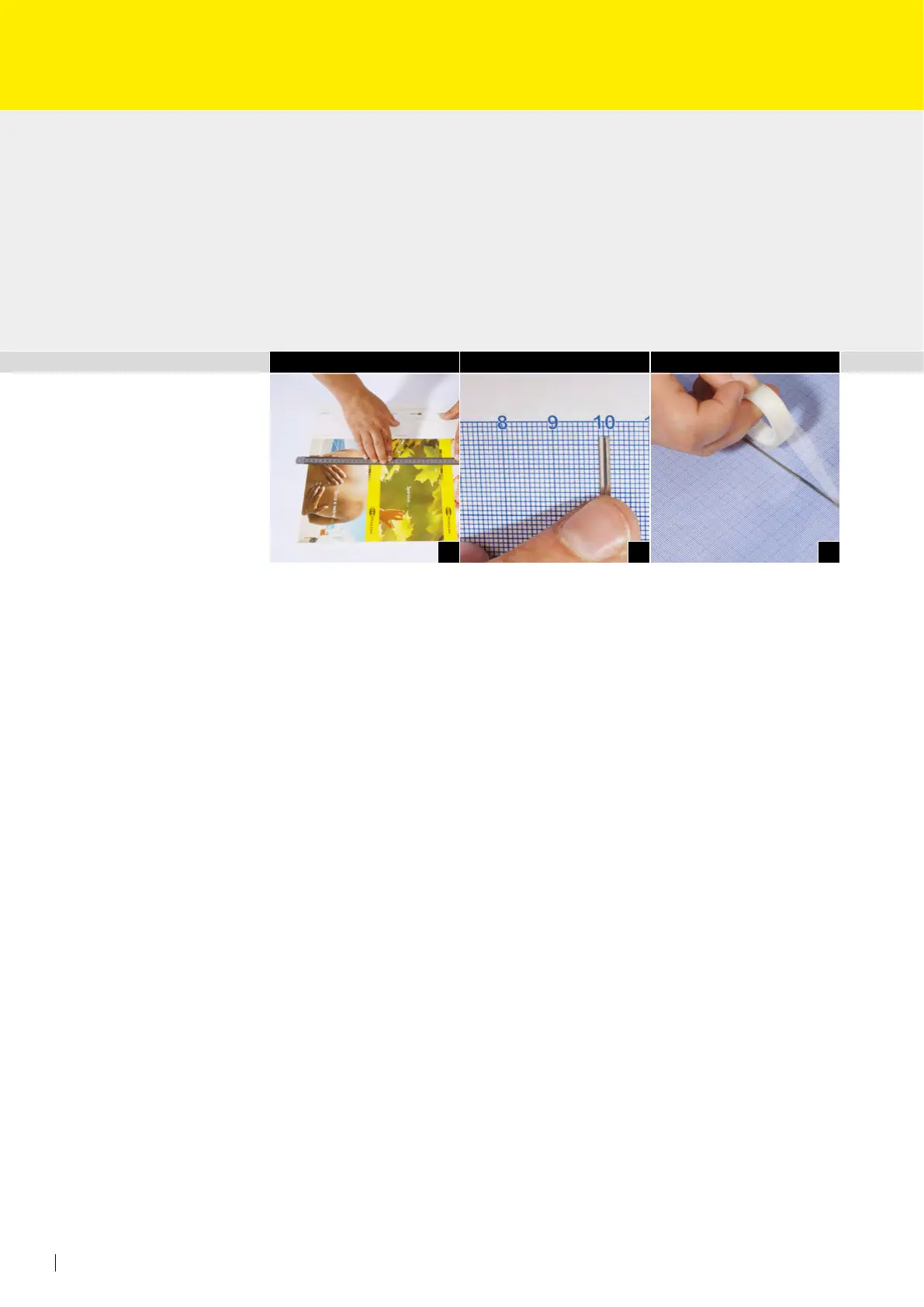

Medición del pliego de imprenta o utilización del diseño para obtener los valo-
res necesarios para obtener una forma de ranurado, estampado y/o perforación
(Fig. 1).
La „línea cero“ horizontal en la hoja milimetrada de posicionamiento RSP correspon-
de al borde delantero del pliego de imprenta (Fig. 2).
Pegar las herramientas procesadoras RSP y/o las chapa de estampación RSP confor-
me a los valores determinados en la hoja milimetrada de posicionamiento RSP y ase-
gurar con las cintas adhesivas adjuntas (Fig. 3).
Atención: no pegar herramientas procesadoras o chapas de estampación (bordes de
chapas de estampación) en el borde marcado de las pinzas.
Aviso con respecto a la estructura:
Se emplea la herramientas para hendido R1 si sólo se ranura. Sin embargo, si se ranura y/o
estampa y/o perfora, debe emplearse la herramientas para hendido R2.
Montaje inverso del molde RSP
è „Procedimiento de impresión directo“
Atención: es posible un comienzo de elaboración con RSP a partir de unos 13 mm
del borde delantero del pliego.
2. Montaje de la hoja milimetrada de posicio-
namiento RSP / de la chapa para estampación
directa RSP
