Paso 3: Incorporación de la hoja milimetrada de posicionamiento RSP
o de la chapa de estampación directa RSP
Aviso importante:
Antes del montaje, compruebe que la charnela de cierre delantera se ha ajustado a la
posición central con el ajuste de registro.
La chapa de estampación directa RSP es 0,30 mm más baja (no se precisa compensa-
ción) que una hoja milimetrada de posicionamiento RSP con herramientas jadas. Por
ello, es indispensable ajustar una distancia suciente (0,35 mm) cada vez que se cam-
bia una hoja milimetrada de posicionamiento RSP/ una chapa de estampación direc-
ta RSP.
¡El RSP System 2.0 debe activarse únicamente con la charnela de cierre cerrada,
incluso en modo de impulsos!
Apriete los tornillos de jación siempre con un par de apriete de 1,2 Nm. Para ao-
jar y apretar los tornillos, utilice únicamente el destornillador hexagonal TX 20 sumi-
nistrado.
Recomendamos llevar guantes protectores (accesorios RSP) durante el montaje y
desmontaje de las chapas de estampación directa.

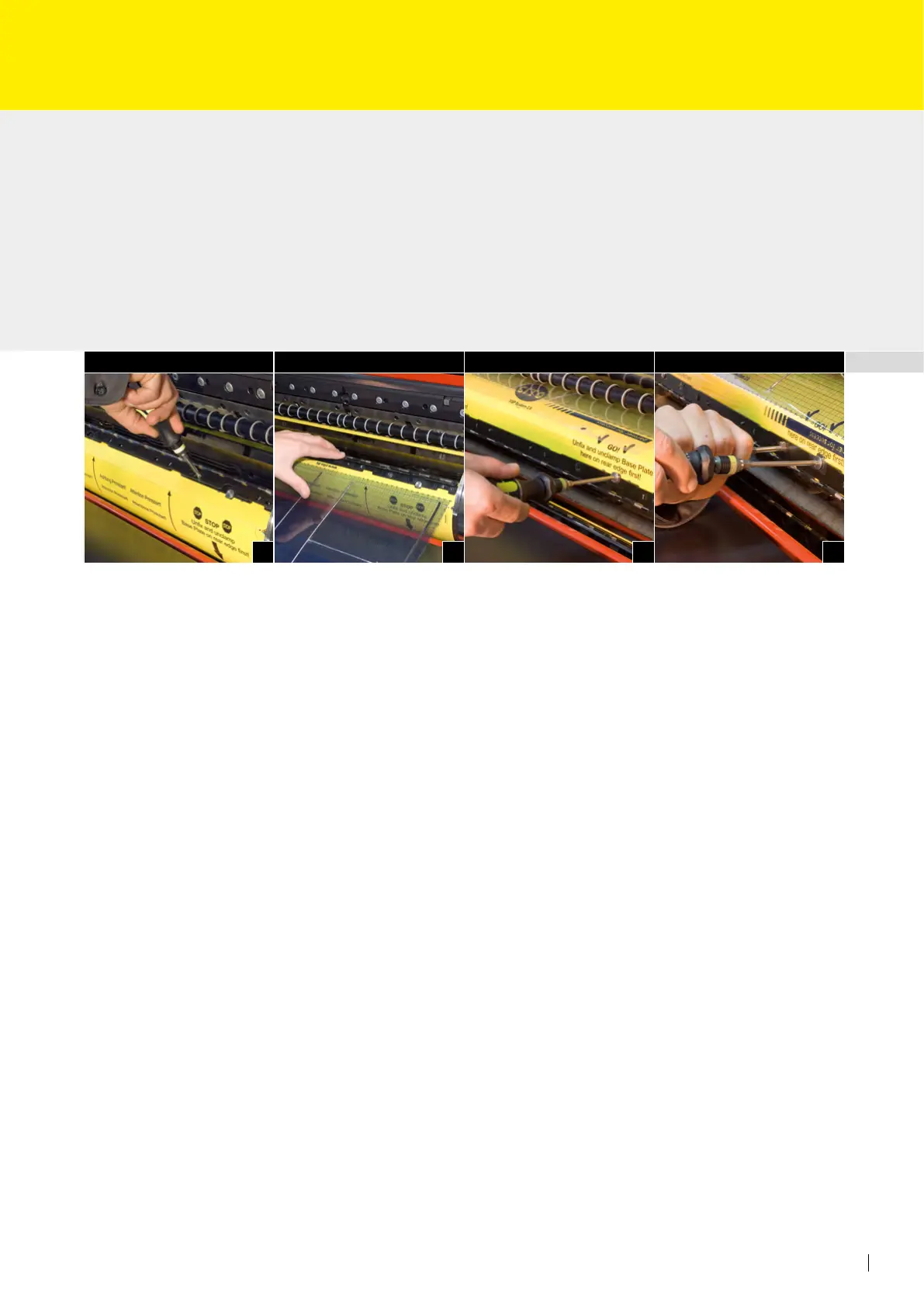

• Abra la charnela de cierre delantera con la desenclavamiento para charnela de cierre
RSP (Fig. 1).
• Coloque la hoja milimetrada de posicionamiento RSP o la chapa de estampación
directa RSP montada con la página de inicio de impresión en los domos de la par-
te inferior de la charnela delantera; cierre la charnela de cierre delantero apretándola
(Fig. 2/2a).
