Manuel d’utilisation
QV3.3
4321
Étape 3 : Serrage de la feuille de positionnement RSP ou de la
forme de découpe exible « directe » pour RSP
Remarque importante :
Avant le montage, veuillez vérier que la charnière de fermeture avant ait été placée en
position médiane avec le réglage du registre.
La forme de découpe exible « directe » pour RSP est de 0,30 mm inférieure (aucune
correction nécessaire) à une feuille de positionnement RSP une fois que l’outil est col-
lé. Il est donc impératif de régler sufsamment la distance entre les cylindres (0,35 mm) à
chaque changement d’une feuille de positionnement RSP/d’une forme de découpe exible
« directe » pour RSP.
Le RSP System 2.0 doit uniquement être utilisé avec une charnière de fermeture
fermée, même en mode manuelle !
Toujours serrer les vis de xation au couple de 1,2 Nm. Utiliser uniquement le tournevis
dynamométrique TX 20 compris dans la livraison pour serrer et desserrer les vis.
Nous recommandons le port de gants de sécurité (accessoire RSP) pour monter et
démonter les formes de découpe exible « directe » pour RSP.

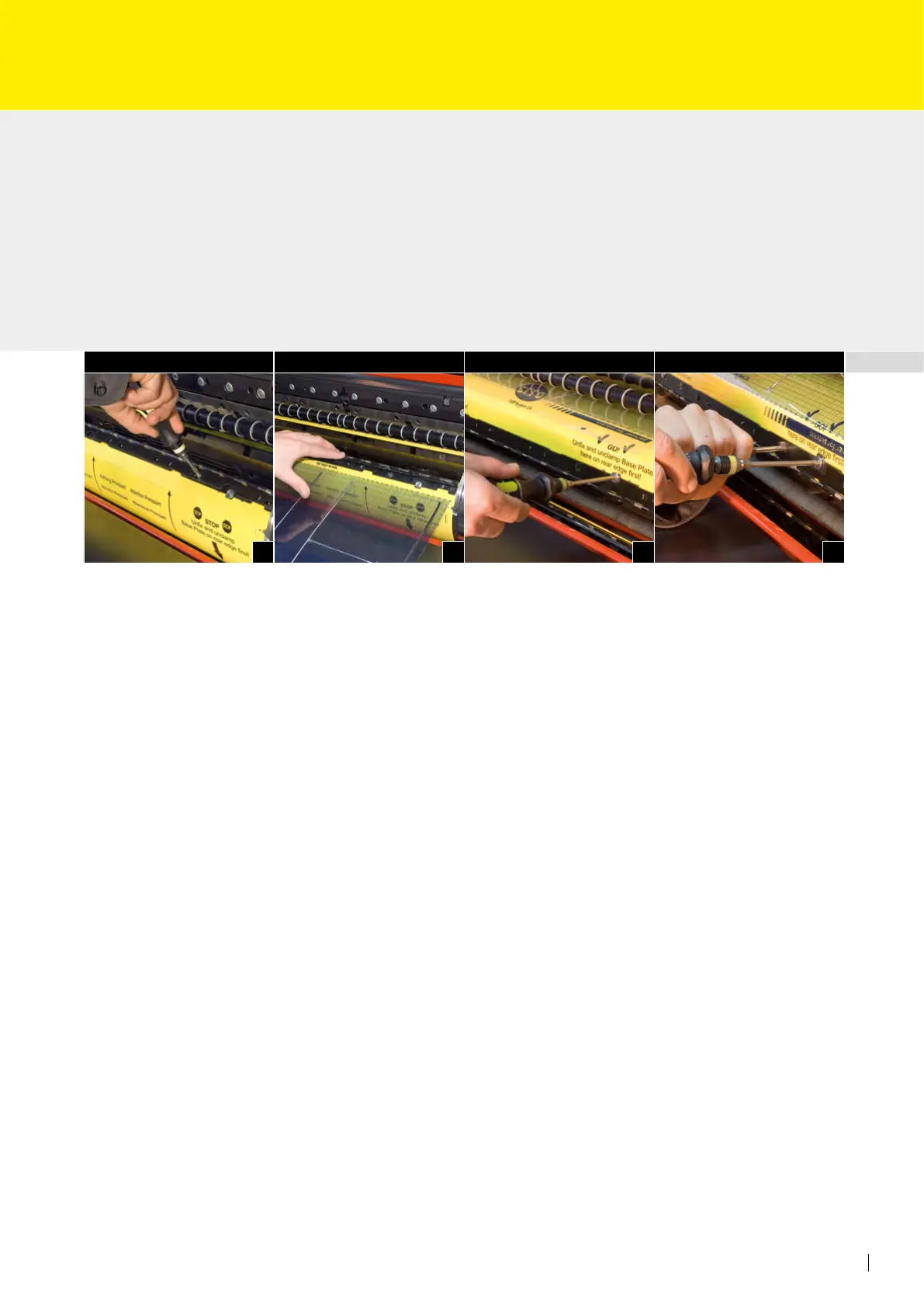

• Desserrer la charnière de fermeture avant avec l’outil de déverrouillage (Fig. 1).
• Fixer la feuille de positionnement RSP assemblée ou la forme de découpe exible
« directe » pour RSP dans le dôme de la partie inférieure avant de la charnière,
coté début d’impression ; fermer la charnière de fermeture avant en serrant
(Fig. 2/2a)
