CITO RSP System 2.0 - Manroland 500 Druckwerk

To Next Page

To Previous Page

Bedienungsanleitung

Zusätzliche Vorbereitung:

• Gegendruckschutzblech aufkleben wie in Kapitel 3, Schritt I beschrieben.

• Bedruckstoffdicke für ersten Abzug auf 0,35 mm Bedruckstoff stellen und Druckbei-

stellung im entsprechenden Druckwerk zusätzlich auf -0,10 mm Pressung fahren, so

dass ein Abstand zwischen Schmitzringhöhe-Gummituchzylinder und Druckzylinde-

roberäche von 0,35 mm entsteht. Entspricht einem Abstand zur Gegendruckschutz-

blechoberäche von 0,10 mm.

Einbau Basisplatte

• Gummituch entfernen.

• kalibrierte Unterlagebogen am Gummituchzylinderanfang einhängen, hierzu unten

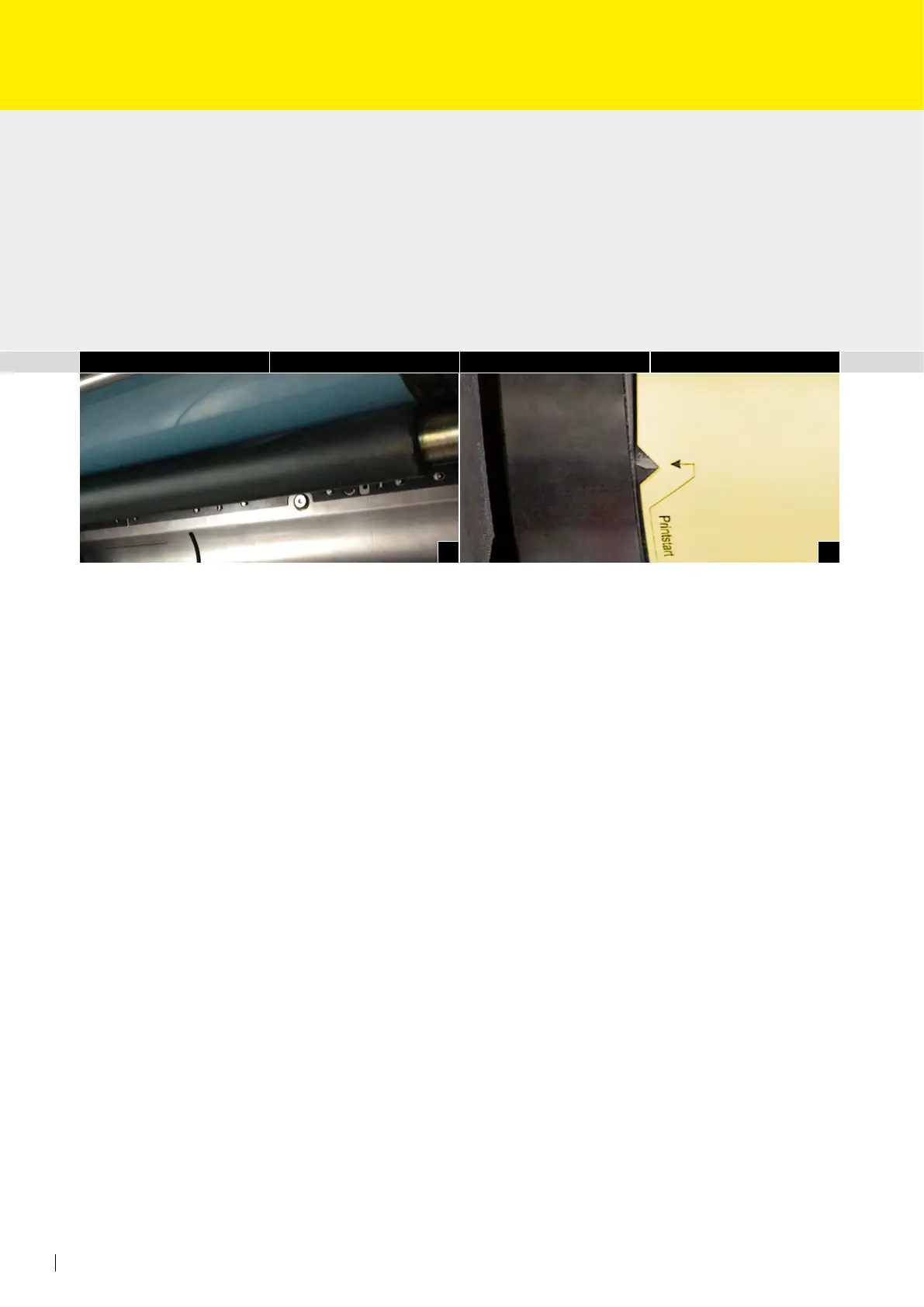

stehenden Hinweis und Skizze beachten (Abb. 3 und 4).

• RSP-Basisplatte mit der Druckanfangsseite (Printstart) in die vordere Gummituch-

spannwelle vom Gummituchzylinder einhängen.

• Gummituchspannwelle jetzt so drehen, dass die Basisplattenpositionsmarkierung (Print-

start) mit der Druckanfangslinie vom Gummituchzylinder übereinstimmt (Abb. 2).

• Die RSP-Basisplatte zusammen mit den kalibrierten RSP-Unterlagebogen durch Vor-

wärtstippen einziehen. RSP-Basisplatte in die hintere Gummituchspannwelle einhän-

gen und unter Verwendung eines Drehmomentschlüssels mit 25 Nm spannen.

• Vordere Positionsmarkierung nochmals kontrollieren.

• An Vorder- und Hinterkante die Sicherungsschrauben der Gummituchspannwellen-

schrauben schließen.

4.8 manroland 500 Druckwerk
