Istruzioni per l’uso
1 32
4. Istruzioni per l’installazione di RSP System 2.0
(diverso a seconda del tipo di macchina)
4.1 SM 52: gruppo di stampa e gruppo di verniciatura DryStar
Coating, Montaggio della piastra base RSP
Attenzione!

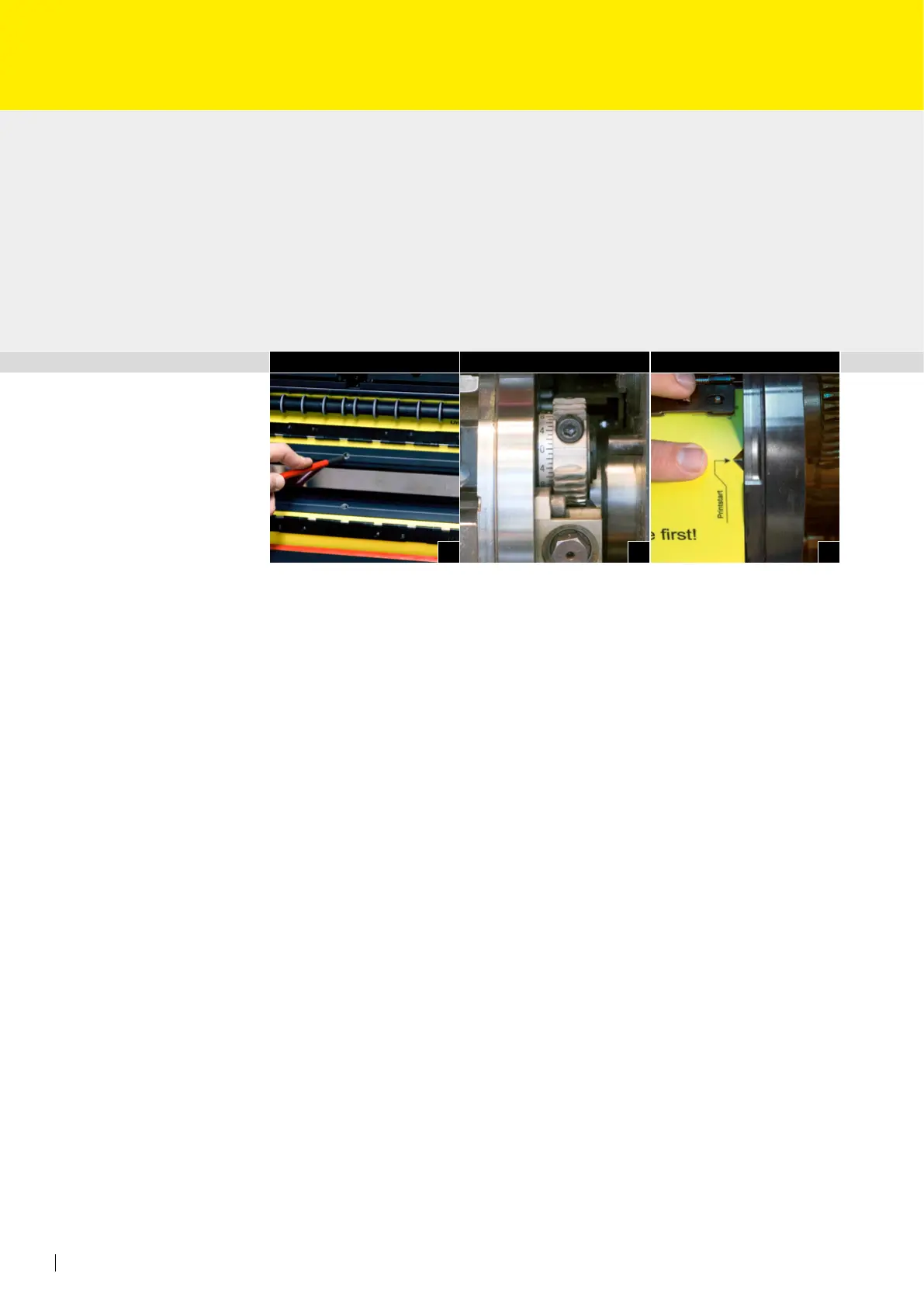

Durante il montaggio assicurarsi che il perno a molla sia ben agganciato sia all’albero
tenditore anteriore sia a quello posteriore (Fig. 1).
Assicurarsi inoltre che, prima di montare la piastra base RSP, lo spostamento del tes-
suto gommato nella direzione del perimetro sull’albero posteriore sia posizionato sul-
lo “0” della scala graduata (Fig. 2).
• Inserire la piastra base RSP sulla barra di serraggio anteriore nei morsetti di fer-
mo dell‘albero tenditore.
• Spingere la barra di serraggio in direzione del centro del canale e verso il basso,
opponendosi alla forza elastica dei morsetti, nché la barra e l‘albero non sono
inseriti correttamente in posizione.
• Posizionare il bordo anteriore della piastra base RSP su Printstart.
• Inserire i fogli di supporto calibrati tra la piastra base RSP e il cilindro porta caucciù.
• Far avanzare la macchina con piccoli movimenti nché la piastra base RSP non
raggiunge il bordo posteriore.
• Aprire la vite di serraggio compiendo 3 giri completi per agganciare la piastra
base RSP al bordo posteriore.
Attenzione! Non mettere assolutamente in funzione la macchina in questa posi-
zione perché la piastra base RSP non si trova sulla posizione Printstart sul bordo
anteriore.
• Agganciare la piastra base RSP all‘albero tenditore posteriore. Spingere la barra di
serraggio in direzione del centro del canale e verso il basso, opponendosi alla for-
za elastica dei morsetti, nché la barra di serraggio non si inserisce correttamen-
te sull‘albero.
