Manual de instrucciones
4a3a2a
• Con el desbloqueador de charnela de cierre RSP compruebe si la parte superior de
la charnela de cierre y todos los ganchos de retención están bien encajados.
• Vaya introduciendo la hoja milimetrada de posicionamiento RSP o la chapa de estam-
pación directa por impulsos de avance.

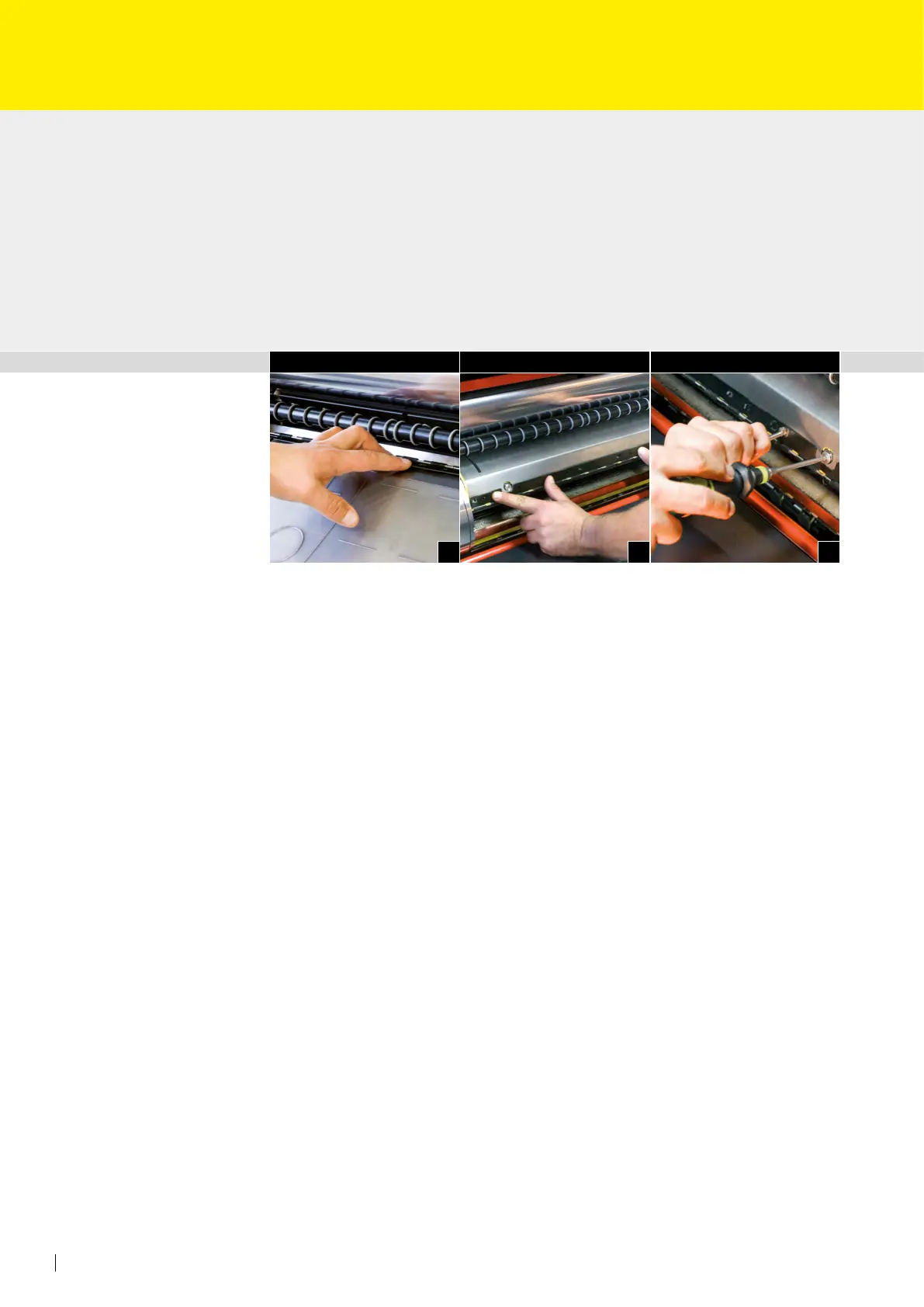

• Aoje los tornillos de jación de la charnela de cierre posterior (Fig. 3).
• Abra la charnela de cierre posterior con la desenclavamiento para charnela de cierre
RSP.
• Coloque la hoja milimetrada de posicionamiento RSP o la chapa de estampación
directa en los domos de la parte inferior de la charnela posterior y cierre la charnela
de cierre apretando (Fig. 3a).
• Con el desbloqueador de charnela de cierre RSP compruebe si la parte superior de
la charnela de cierre y todos los ganchos de retención están bien encajados.
• Ahora fíjela con la desenclavamiento para charnela de cierre RSP en la cavidad del
agujero de la charnela de cierre posterior, tire hacia atrás esta última y con ello tense
la hoja milimetrada de posicionamiento RSP o la chapa de estampación directa RSP;
simultáneamente apriétela con el destornillador hexagonal TX 20 (1,2 Nm) preajusta-
do (Fig. 4/4a).
• Compruebe si la hoja milimetrada de posicionamiento RSP o la chapa de estampación
directa RSP está plana en el borde trasero y el borde delantera sobre el caucho-base
RSP; de lo contrario, vuelva a tensar la hoja milimetrada de posicionamiento RSP.
