Manuel d’utilisation
2b
• Arrêter l’outil de pression et le galet presseur
• Contrôler la tension de la feuille de positionnement
Utilisation avec plaque de découpe à registre
Remarque : Placer la pré-tension de la tension du blanchet de vernissage sur le blanchet
de vernissage (marquage jaune)
• Fixer les supports de la plaque de découpe à registre ARH00024 avec une épaisseur
de 1,20 mm dans la xation des supports et fermer l’excentrique de serrage. Veiller à
ce qu’aucune feuille de support ne soit collée sur le cylindre du blanchet, dans le cas
contraire, ajuster les supports.

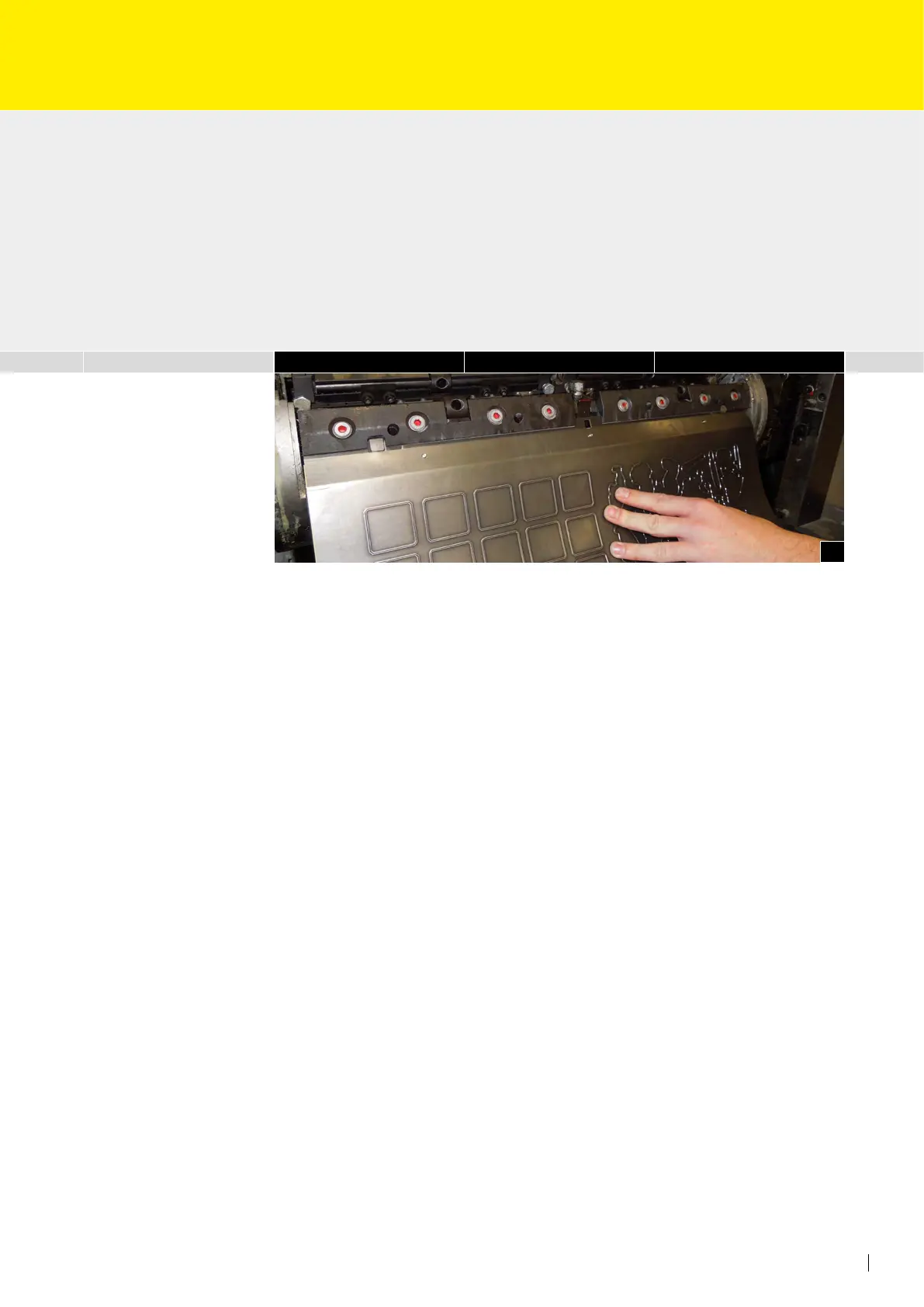

• Fixer la plaque de découpe à registre dans le bord avant du rail de registre et fermer
l’excentrique de serrage (Fig. 2b)
• Contrôler la xation de la plaque de découpe à registre
• Suspendre la plaque de base avec les noppes dans la perforation de la plaque de
découpe à registre
• Ajuster le galet presseur et rentrer la plaque de découpe à registre
• Ajuster l’outil de pression
• Suspendre la plaque de découpe à registre dans le rail de xation arrière et fermer
l’excentrique de serrage (Fig. 3)
• Contrôler la xation de la plaque de découpe à registre
• Serrer les arbres de serrage du blanchet jusqu’au trait blanc (Fig. 4)
• Arrêter l’outil de pression et le galet presseur
• Contrôler la tension de la plaque de découpe à registre
