Manuel d’utilisation
3
21
tionnement et des habillages
• Monter le recouvrement de protection du cylindre de blanchet de vernissage
Utilisation avec une tôle de découpe de repérage
• Démonter le rouleau tramé
• Enlever le recouvrement de protection du cylindre de blanchet de vernissage
• Enlever le blanchet
• Ouvrir les excentriques de blocage avant et arrière

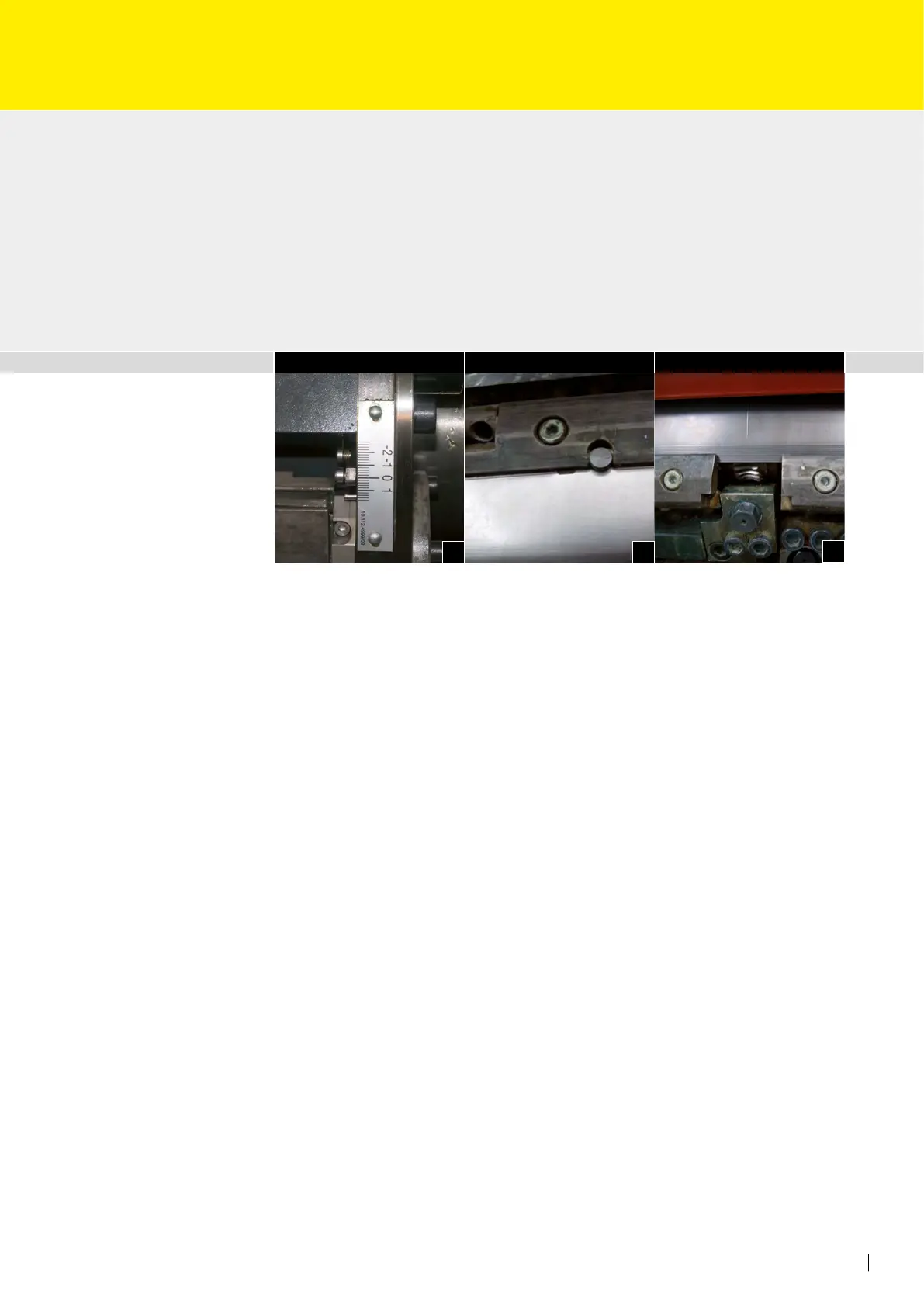

• Ajuster l‘aiguille du début d‘impression du côté commande sur + 0,2 mm (1 trait)
(Fig. 1)
• Fixer l‘habillage de tôle de découpage de repérage RSP aux intervalles de 1,20 mm
sur la barre d‘ajustage et de maintien. Veiller à ce qu‘aucune feuille d‘habillage ne soit
collée sur le cylindre porte-blanchet étant donné que sinon, il faut adapter les habil-
lages en conséquence.
• Encher la barre de maintien dans les alésages du canal du cylindre
• Mettre la plaque de base en plastique avec la barrette de xation dans le support de
la barre de calage avant
• Caler la tôle de découpe de repérage RSP dans la barrette de xation avant et fer-
mer l‘excentrique (Fig. 2)
• Mettre le rouleau presseur en pression
• Engager la tôle de découpe de repérage RSP
• Caler la tôle de découpe de repérage dans la barrette de xation arrière et fermer
l‘excentrique
• Mettre le rouleau presseur hors pression
• Serrer la tôle de découpe de repérage RSP avec les vis de serrage sur le bord arrière
en appliquant 30 Nm et en utilisant une clé dynamométrique (Fig. 3)
• Tendre l‘arbre de serrage jusqu‘à la position 0
• Contrôler la tension de la tôle de découpe de repérage RSP et la position correcte de
la tôle de découpe de repérage RSP et des habillages
• Monter le recouvrement de protection du cylindre de blanchet de vernissage
