Bedienungsanleitung
4a3a2a

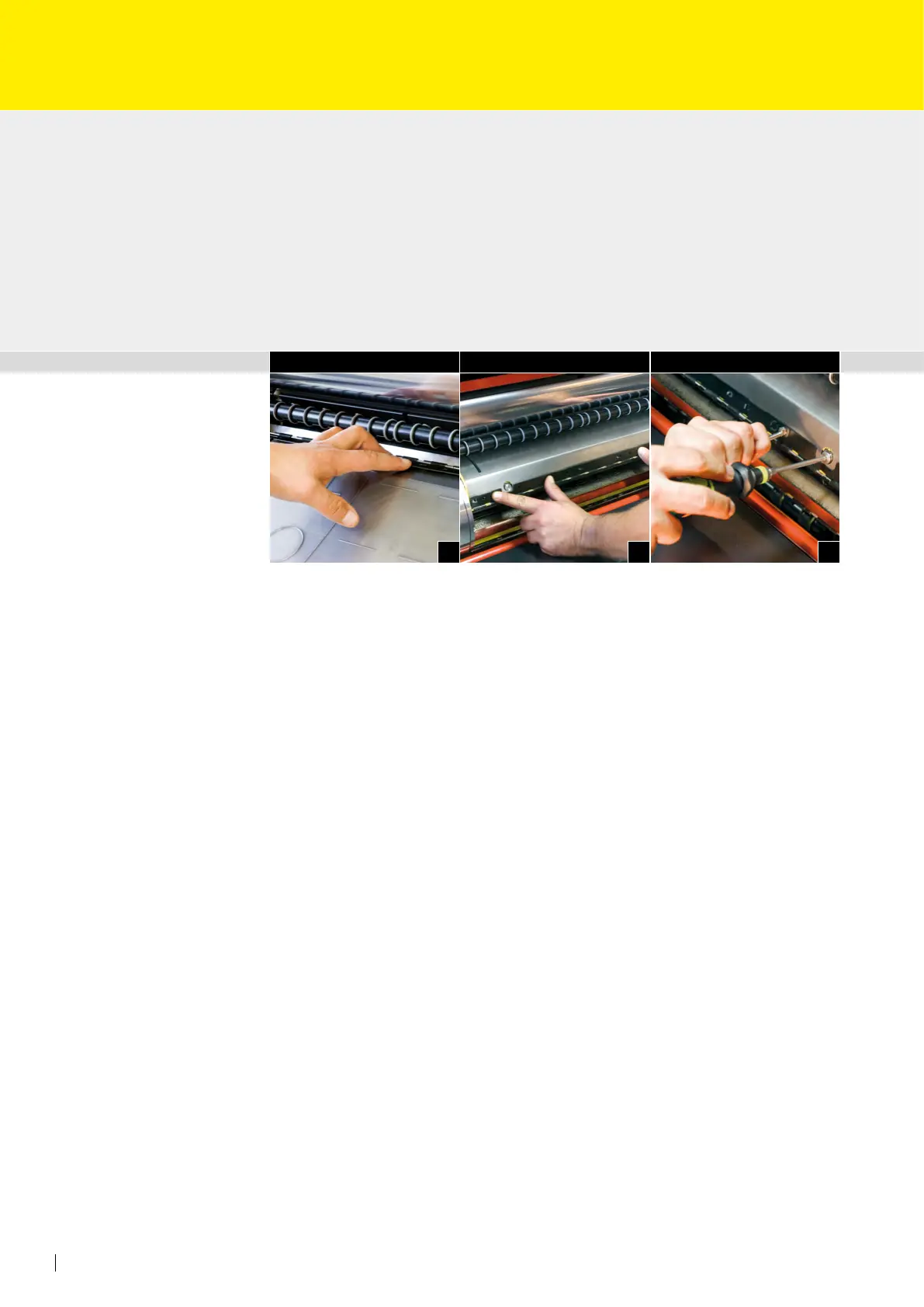

• Mit dem RSP-Verschlussscharnier-Entriegler prüfen, ob das Oberteil des Verschluss-
scharniers und alle Rasthaken richtig eingerastet sind
• RSP-Standfolie bzw. RSP-Direktstanzblech durch Vorwärtstippen einziehen
• Die Feststellschrauben des hinteren Verschlussscharniers lockern (Abb. 3)
• Hinteres Verschlussscharnier mit dem Entriegelungswerkzeug öffnen
• Die RSP-Standfolie bzw. das RSP-Direktstanzblech in die Dome des hinteren Scharnier-
unterteils einhängen und Verschlussscharnier durch Zusammendrücken schließen
(Abb. 3a)
• Mit dem RSP-Verschlussscharnier-Entriegler prüfen, ob das Oberteil des Verschluss-
scharniers und alle Rasthaken richtig eingerastet sind
• Nun mit dem Entriegelungswerkzeug in der Lochaussparung des hinteren Verschluss-
scharniers ansetzen, das Verschlussscharnier nach unten ziehen und somit die RSP-
Standfolie bzw. das RSP-Direktstanzblech spannen, gleichzeitig die Feststellschrauben mit
dem voreingestellten RSP-Drehmomentdreher TX 20 (1,2 Nm) schließen (Abb. 4/4a)
• Kontrollieren, ob die RSP-Standfolie bzw. das RSP-Direktstanzblech an der Hinter kante
und Vorderkante plan auf der RSP-Basisplatte anliegt, andernfalls das Spannen der
Standfolie wiederholen
