Bedienungsanleitung
54 6
Ausbau der RSP-Basisplatte

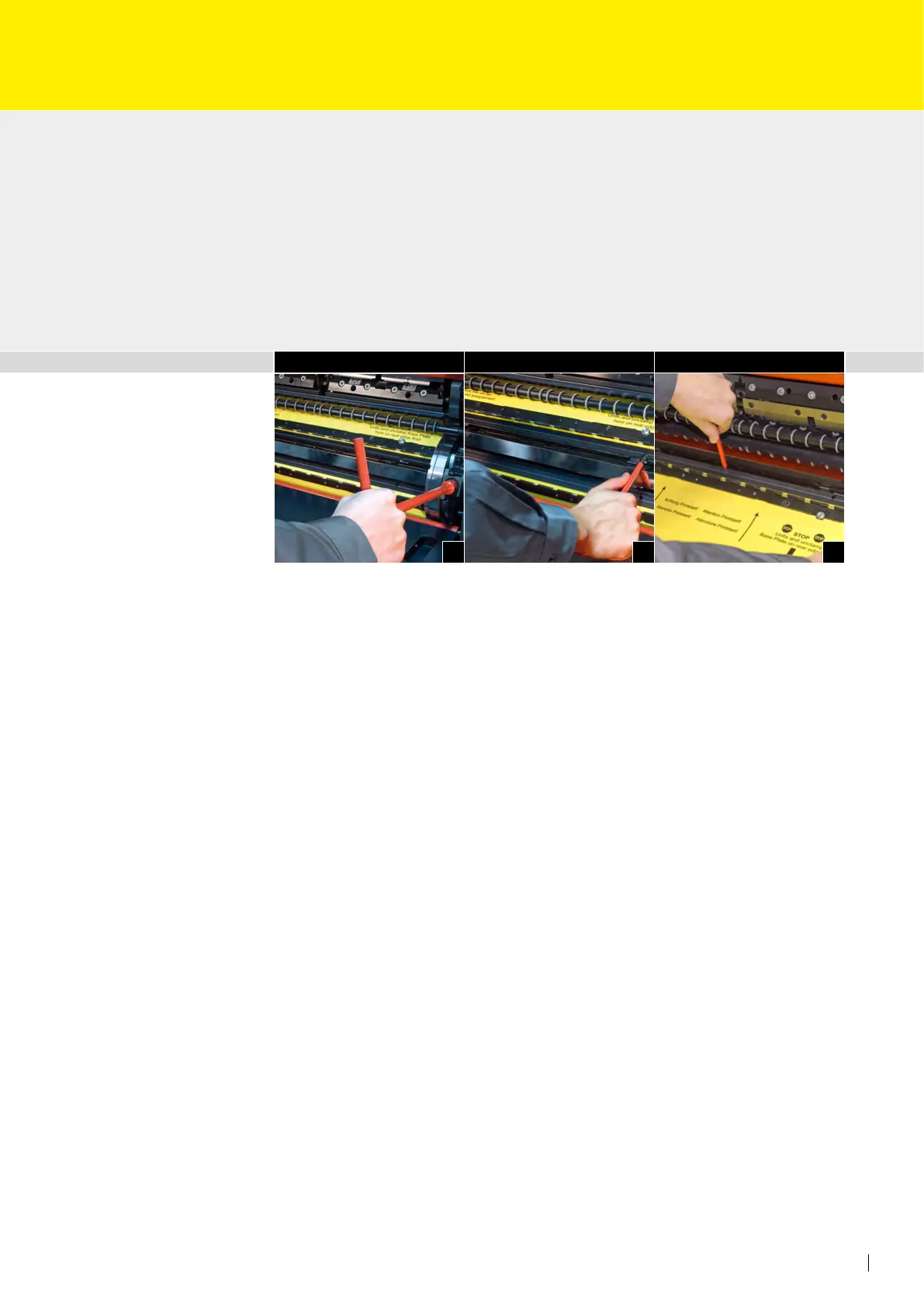

• Mit dem Steckschlüssel die Spannschraube des Gummituchzylinders um 3 volle
Umdrehungen öffnen (Abb. 4)
• Mit Hilfe des Dorns den Federbolzen nach unten drücken, bis sich die RSP-Basisplatte
aus der hinteren Spannwelle lösen lässt (Abb. 5)
• RSP-Basisplatte aus der hinteren Spannwelle entnehmen
• Achtung: Zentralspannschraube wieder um 3 volle Umdrehungen schließen
• RSP-Basisplatte rückwärts bis zur Vorderkante austippen
• Spannschraube erneut um 3 volle Umdrehungen öffnen
• Mit Hilfe des Dorns den Federbolzen nach unten drücken, bis sich die RSP-Basisplatte
aus der vorderen Spannwelle lösen lässt (Abb. 6)
• RSP-Basisplatte aus der vorderen Spannwelle entnehmen
