Istruzioni per l’uso
4a3a2a

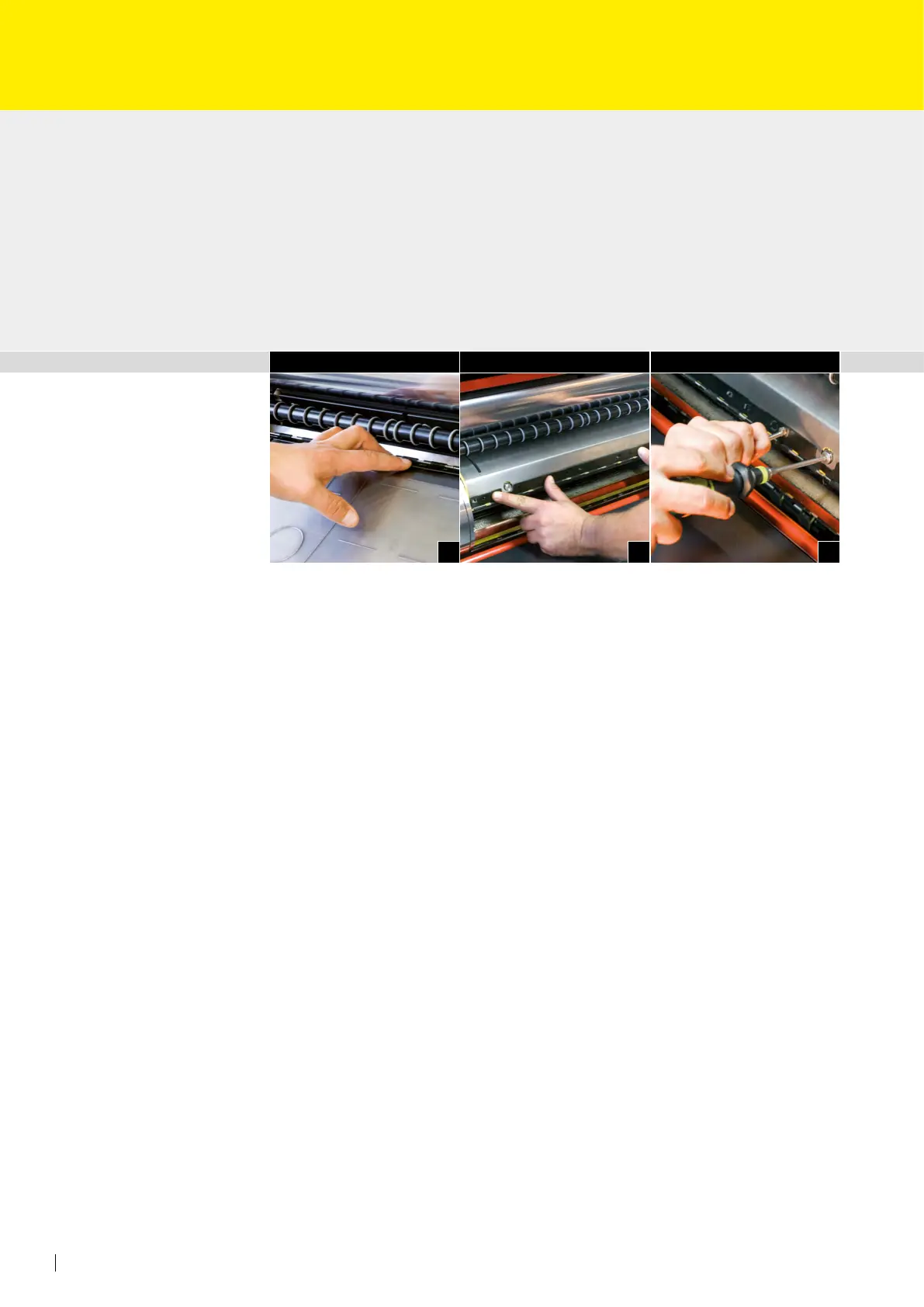

• Vericare con lo sblocca cerniera RSP se la parte superiore della cerniera di chiu-
sura e tutti i ganci di arresto sono scattati correttamente in posizione
• Inserire il foglio millimetrato RSP o la fustelle essibili dirette RSP con piccoli
movimenti in avanti
• Stringere le viti della cerniera di chiusura posteriore (Fig. 3)
• Aprire la cerniera di chiusura posteriore con l’apposito utensile di sblocco
• Agganciare il foglio millimetrato RSP o la fustelle essibili dirette RSP alle cupo-
le della parte inferiore della cerniera posteriore e chiudere la cerniera di chiusura
comprimendo (Fig. 3a)
• Vericare con lo sblocca cerniera RSP se la parte superiore della cerniera di chiu-
sura e tutti i ganci di arresto sono scattati correttamente in posizione
• Ora ssare con lo sblocca cerniera nell’incavo della cerniera di chiusura posterio-
re, tirare la cerniera di chiusura verso il basso e quindi tensionare il foglio milli-
metrato RSP o la fustelle essibili dirette RSP chiudendo contemporaneamente le
viti con la chiave dinamometrica RSP TX 20 (1,2 Nm) (Fig. 4/4a)
• Controllare che il foglio millimetrato RSP o la fustelle essibili dirette RSP aderi-
sca bene al bordo posteriore e a quello anteriore della piastra base RSP; in caso
contrario ripetere il tensionamento del foglio millimetrato. RSP
